SolidWorks工程图转CAD图纸字体乱码解决方法

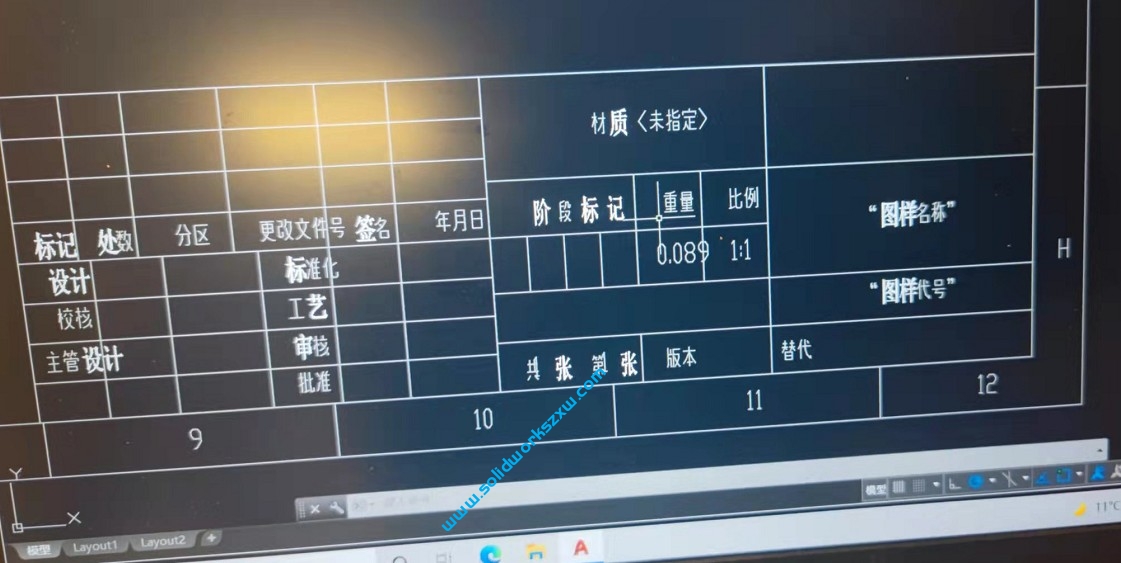

相信很多SolidWorks设计师都会有过这样的操作,就是SolidWorks工程图转CAD图纸,但是毕竟是两个软件,不会完全的兼容,所以也会遇到SolidWorks工程图转DWG格式图纸之后字体出现乱码,变细或者变粗等现象,如下图所示:

SolidWorks工程图转CAD图纸字体乱码解决方法

那么这个问题如何解决呢?其实不难,这里SolidWorks自学网给大家支招。

解决方法:

1、首先我们要确认我们工程图使用的字体,打开SolidWorks工程图,然后工具-选项-文档属性

SolidWorks工程图转CAD图纸字体乱码解决方法

查看注解和尺寸的字体,比如上图是宋体,很多人默认是汉仪长仿宋体

2、打开solidworks安装目录data文件夹下的字体映射文件drawfontmap.txt。如下图所示路径,有的人可能会安装到D盘或者E盘某个文件夹,后面的路径都是一样的,找到你的安装路径,然后找到solidworks,在找到data

SolidWorks工程图转CAD图纸字体乱码解决方法

然后在最下面添加宋体并保存文本。(添加我们第一步查到的字体,名字一定要一样)

SolidWorks工程图转CAD图纸字体乱码解决方法

至此我们就添加字体完成。

然后你就可以重新另存dwg格式了,注意我们这里点击选项

SolidWorks工程图转CAD图纸字体乱码解决方法

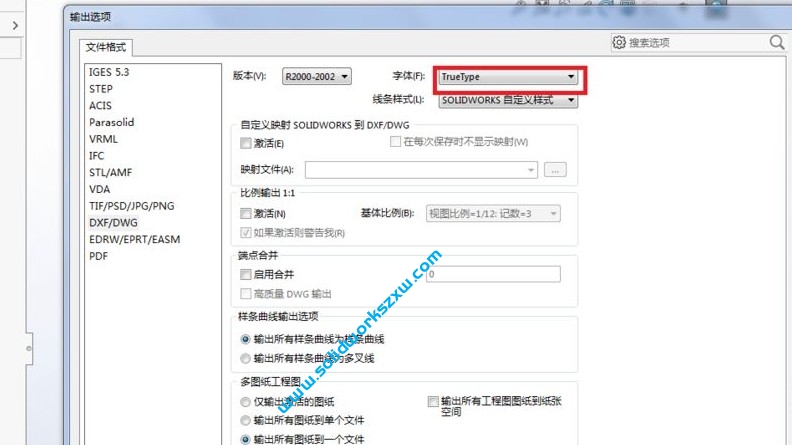

然后字体选择TrueType

SolidWorks工程图转CAD图纸字体乱码解决方法

然后点击底部的确定。

这样我们转出来的CAD图纸字体就不会乱码啦。赶紧试一下吧,收藏转发备用奥。
