很多小伙伴在用SolidWorks工程图转CAD图纸的时候发现图纸比例不是1:1的,标注尺寸也会有很大的区别,不知道原因出在哪里,不知道怎么解决。那么今天SolidWorks自学网就给大家整理一下如何解决SolidWorks工程图转DWG格式图纸比例不是1:1的问题。
原因分析及解决办法:
解决问题的关键,就是要找到造成图纸比例不是1:1的原因,我们需要检查我们的SolidWorks工程图图纸比例是不是对的。
SolidWorks工程图图纸比例有两种情况
第一种:就是我们整个SolidWorks工程图的图纸比例,这个关系到我们转cad的关键信息。

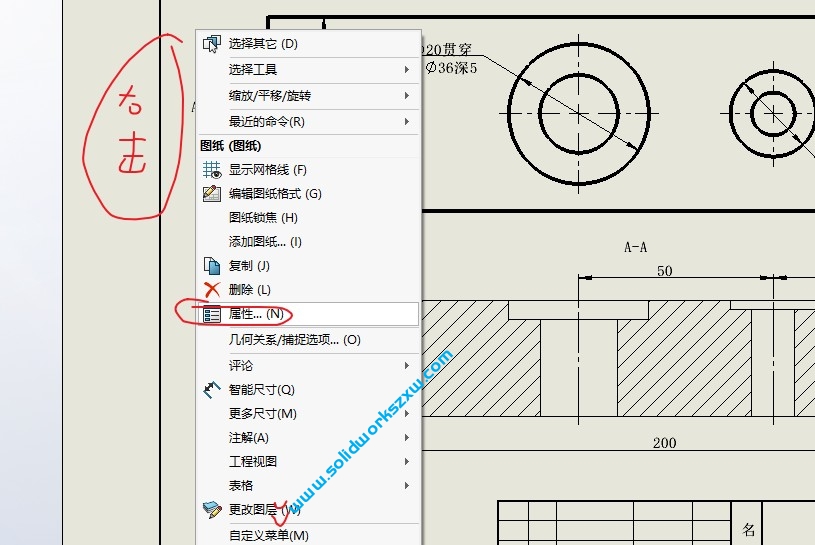

鼠标右击我们工程图的空白处,然后找到属性

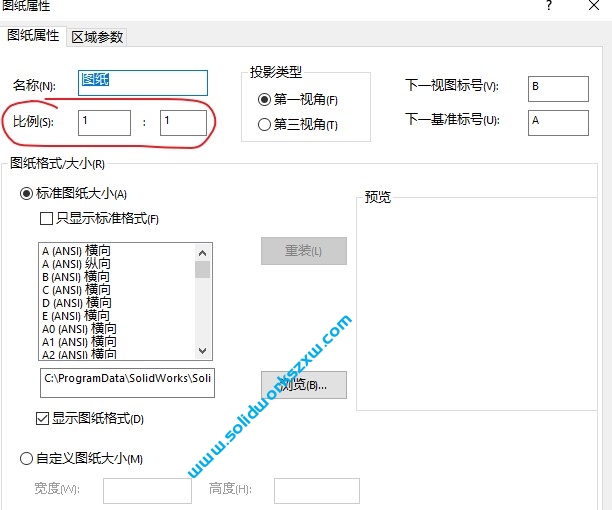

这里会出现一个比例 ,这里的比例,是SolidWorks整个工程图各个视图都采用的这里设置的比例。而这也是正确的比例设置,不会造成转cad图纸比例不对的问题。需要注意的是,这里是1:1转成的CAD图就是1:1;如果设置成1:2,那么在cad里面比例也是1:2。是一一对应的关系,不会出现混乱。
第二种:这个就是我们SolidWorks工程图转cad图纸比例不对的问题点。

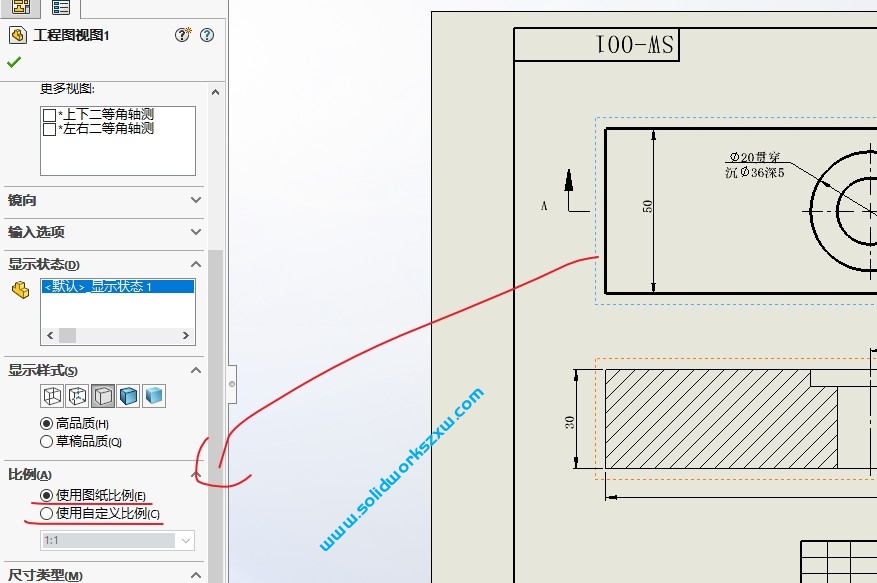

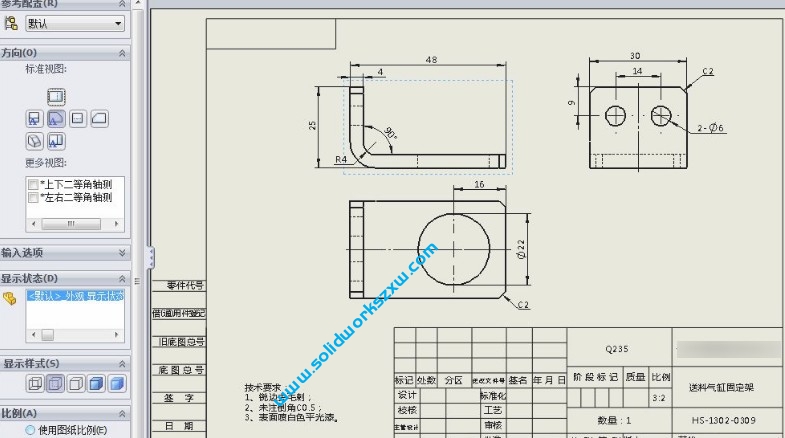

我们点击每个视图,都有一个图纸比例,比如我们点击正视图,查看左侧的属性
比例
使用图纸比例:就是使用我们上面第一种里面的图纸比例,那里是1:1,这里就是1:1,那里是1:2,这里就会变成1:2.保持一直。
使用自定义比例:顾名思义,就是你自己单独定义了一个比例,比如你这里自定义的比例是1:5,而上面第一种提到的图纸比例你设置的1:1。那么这种情况就会造成我们SolidWorks工程图转CAD图纸比例不对应的错误。
所以解决方法就是我们这里修改为:使用图纸比例。

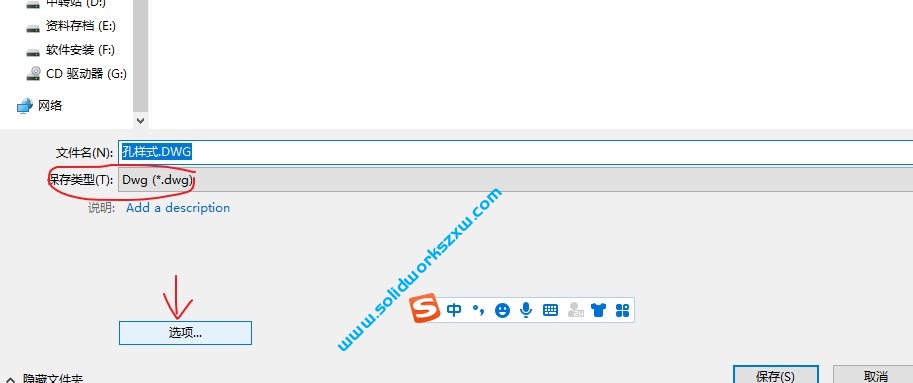

然后另存CAD的时候需要注意的是

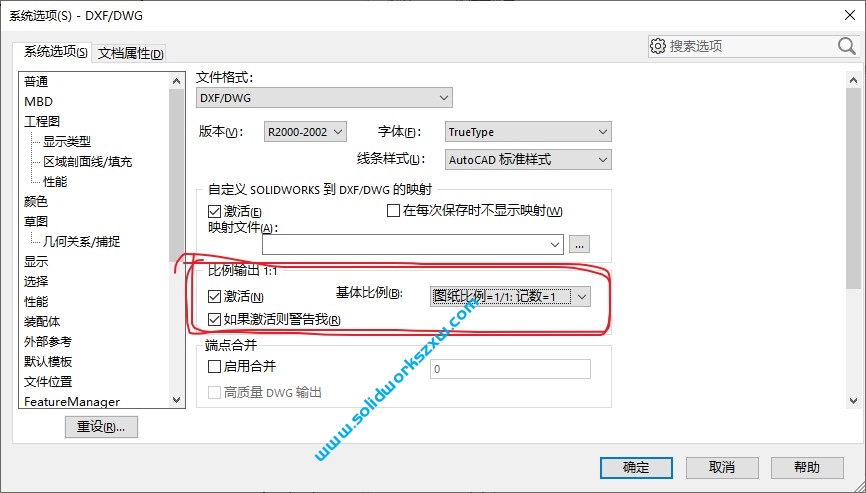

我们这里比例输出1:1一定要勾选激活。
基本比例:选择图纸比例
这样就可以完美解决SolidWorks工程图转CAD图纸比例不是1:1的问题!转发备用奥!
😊
