SolidWorks工程图怎么保存jpg图片?导出高清图片方法

很多SolidWorks设计师问SolidWorks工程图怎么保存高清的图片,方便存档,不用截图,因为截图不清楚。其实SolidWorks工程图保存高清图片jpg\png都行,设置一下就可以搞定,别再截图啦。

方法步骤:

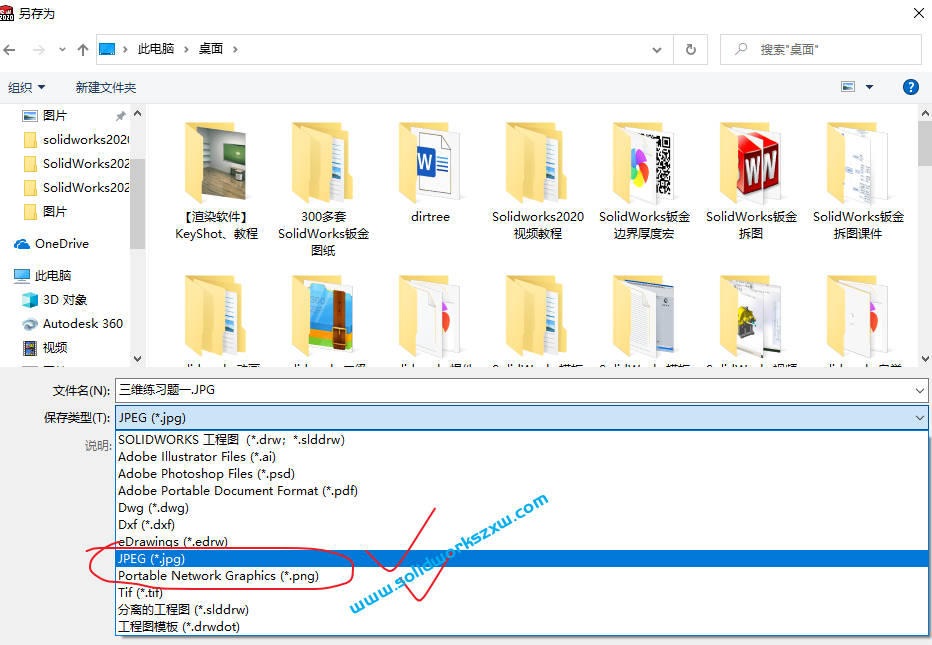

1、首先我们出完SolidWorks工程图之后,点击另存,这里我们可以选择jpg也可以选择png都是图片格式

SolidWorks工程图怎么保存jpg图片?导出高清图片方法

2、选择格式之后,我们点击下面的选项,进行设置

SolidWorks工程图怎么保存jpg图片?导出高清图片方法

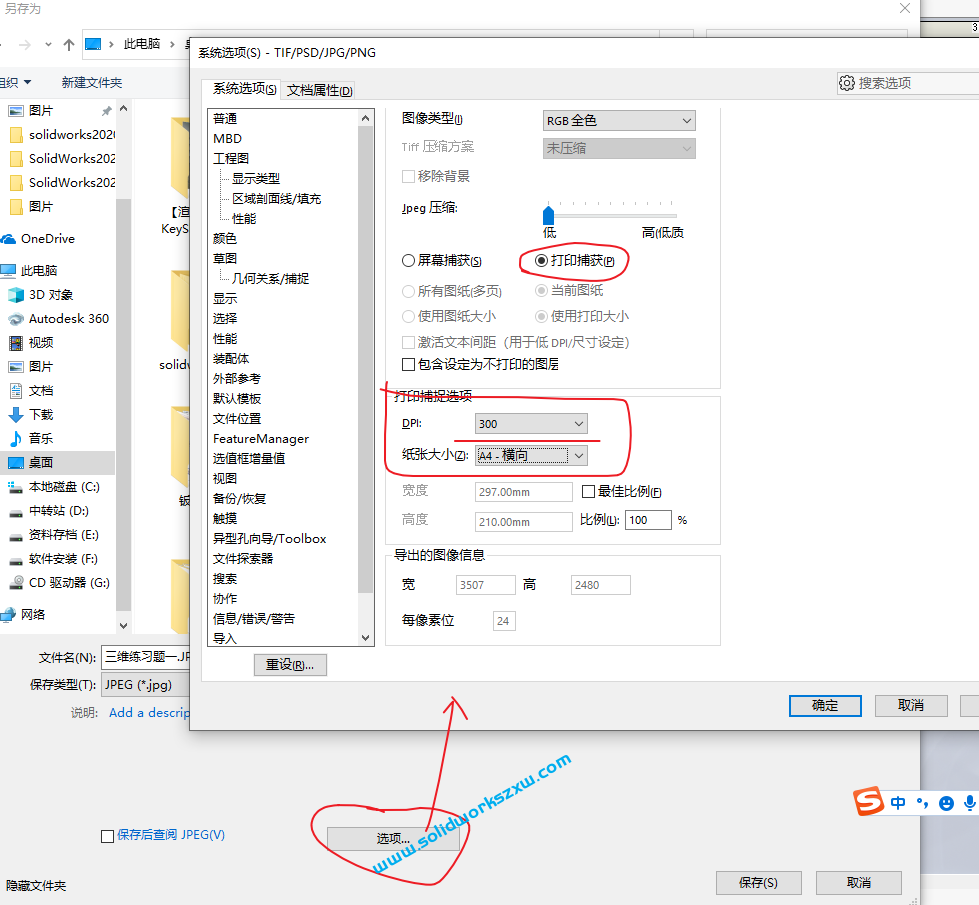

①这里我们勾选打印捕获

②DPI这里数值越大图片越清晰,但是数值越大导出时间越长,所以推荐300左右即可。

纸张大小对应A4\A3选择即可

设置完之后点击确定。

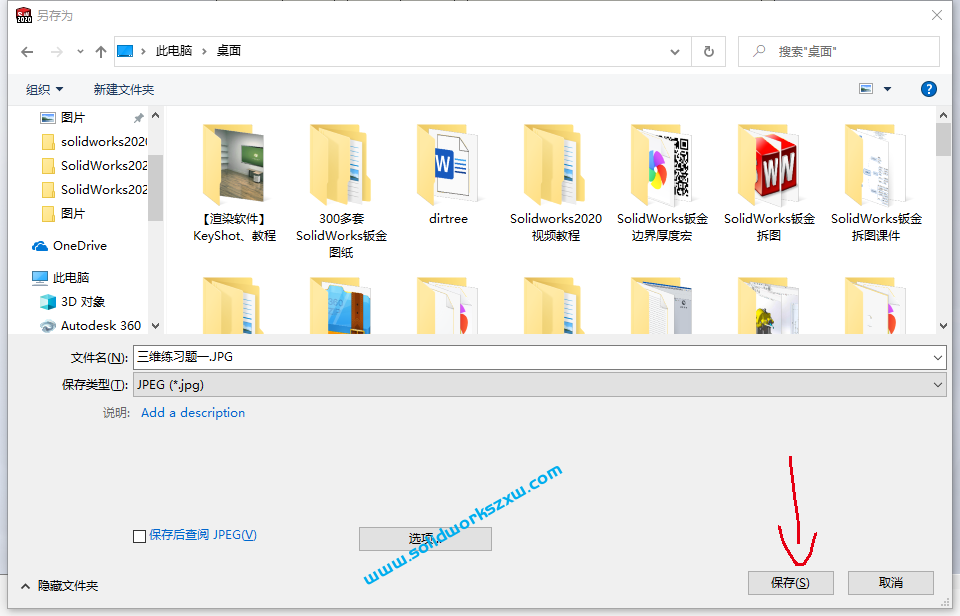

3、设置完以后,点击保存即可。

SolidWorks工程图怎么保存jpg图片?导出高清图片方法

以上就是SolidWorks工程图导出高清图片的方法步骤,非常的简单实用。赶紧转发收藏吧。
