很多喜欢做关联设计,自上而下设计的SolidWorks设计师,习惯在SolidWorks装配体里面编辑修改零件,不同的人会有不同的习惯,那么如果我们编辑零件,SolidWorks装配体其他零件如何变成透明,方便我们关联呢?
方法:

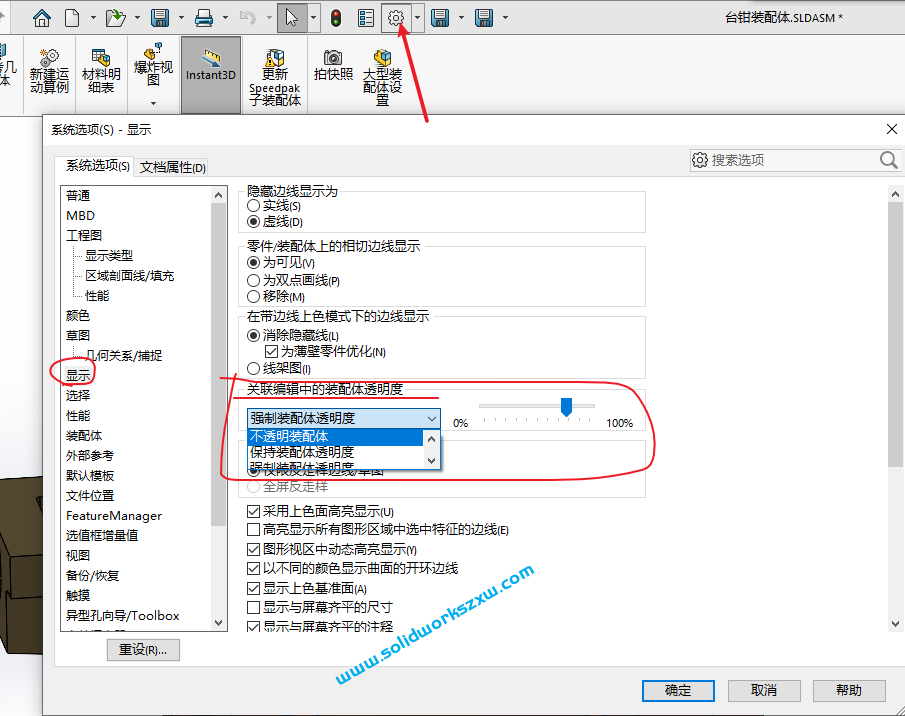

菜单-工具-选项-显示
这里提供了三种习惯方式,我们可以根据自己的习惯设置SolidWorks装配体其他零件是否透明。

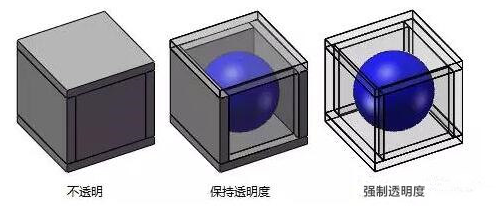

不透明装配体:没被编辑的零部件为不透明。
保持装配体透明度:没被编辑的零部件保持其单独透明度设定。

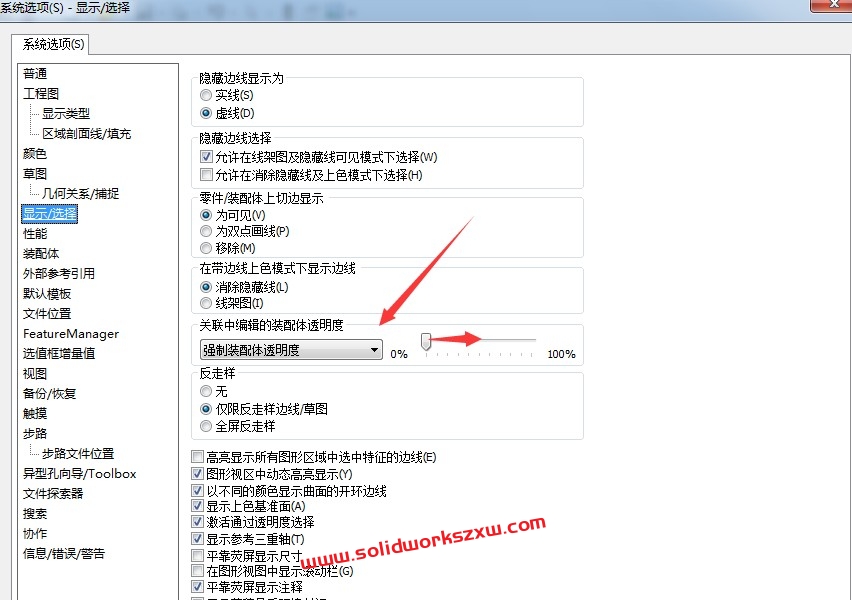

强制装配体透明度:没被编辑的零部件使用您在此设定的透明度级别。将滑杆移动到所需透明度级别。
所以,如题,如果我们想要SolidWorks装配体编辑零件时其他零件自动透明,我们这里就可以选择“强制装配体透明度”,后面可以设置solidworks零件的透明程度。
设置完以后点击确定,我们再去编辑零件,就会达到我们想要的效果啦。
