SolidWorks工程图中心线怎么去掉?

很多情况下,我们绘制了复制的SolidWorks零件或者装配体,在生成工程图的时候,会发现出来很多很多的中心线中心符号线,非常的影响美观,也没有必要显示这些solidworks工程图中心线,那么我们怎么删掉这些SolidWorks中心线呢?下面给出操作方法供参考。

第一种

这一种适合修改当下工程图,

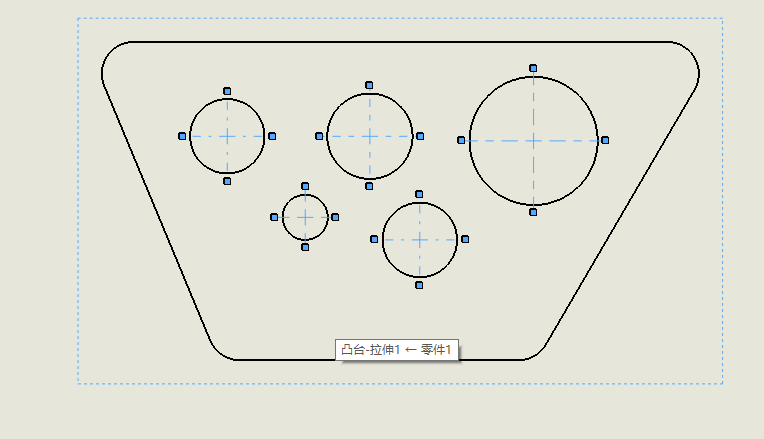

就是已经生成的视图,我们需要单独去删除,鼠标全选,然后del键删除即可

SolidWorks工程图中心线怎么去掉?

第二种

这一种适合后期所有的工程图出图,那就是修改模板,也很简单,打开我们的模板文件

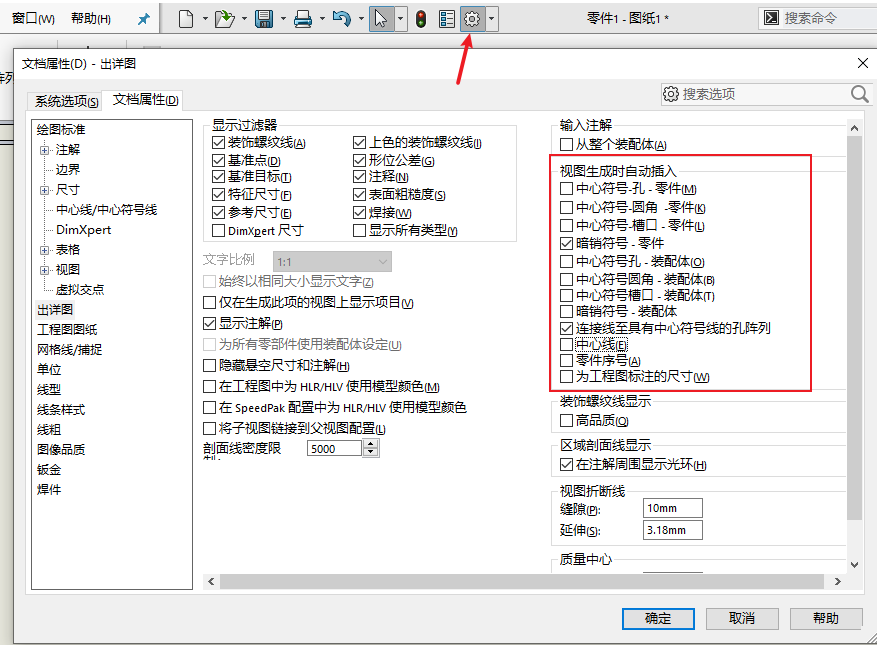

然后菜单-工具-选项-文档属性-出详图,设置是否显示中心线即可

SolidWorks工程图中心线怎么去掉?

勾选就是显示,不勾选就是不显示中心线,包括零件和装配体

设置完以后点击确定,然后保存工程图模板。

这样我们下次出SolidWorks工程图,就自动不会显示中心线了,一劳永逸。
