很多SolidWorks设计师在出SolidWorks工程图的时候,发现标注尺寸文字太小了,打印出来看不清,问如何设置SolidWorks工程图标注尺寸字体的大小?其实这个问题不难,究其原因,还是我们的SolidWorks模板没有设置好。

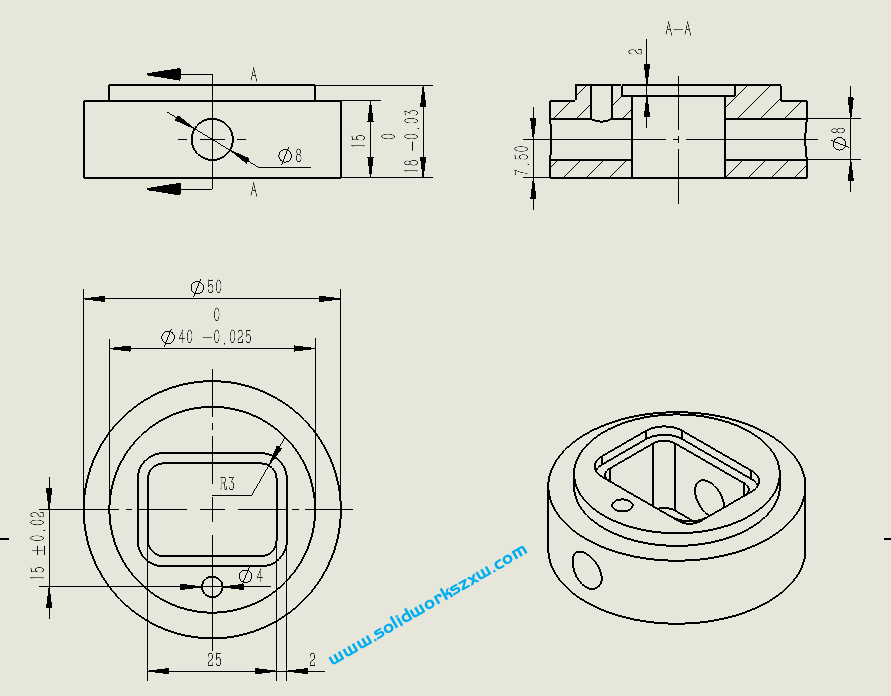

设置前:

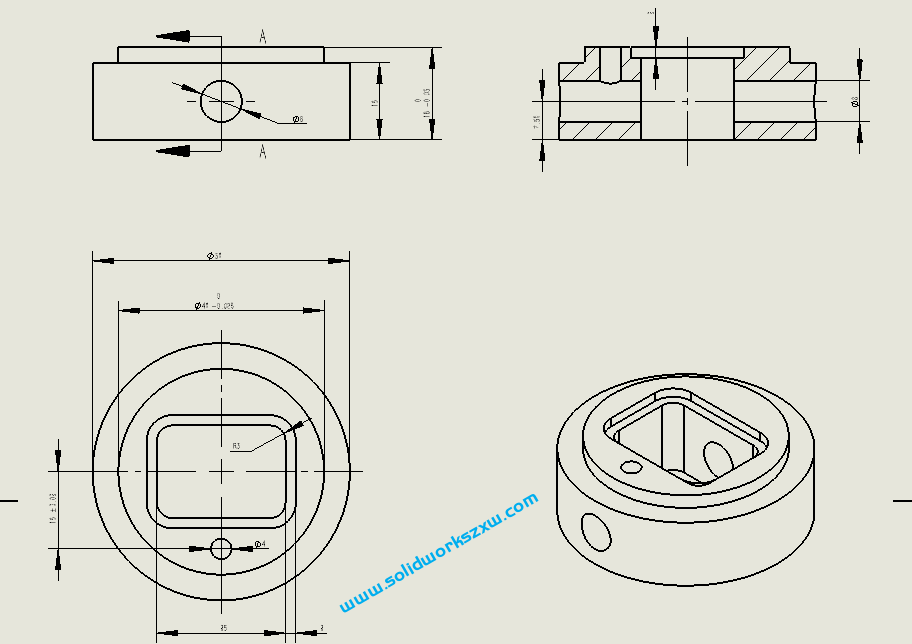

设置后:
方法步骤:

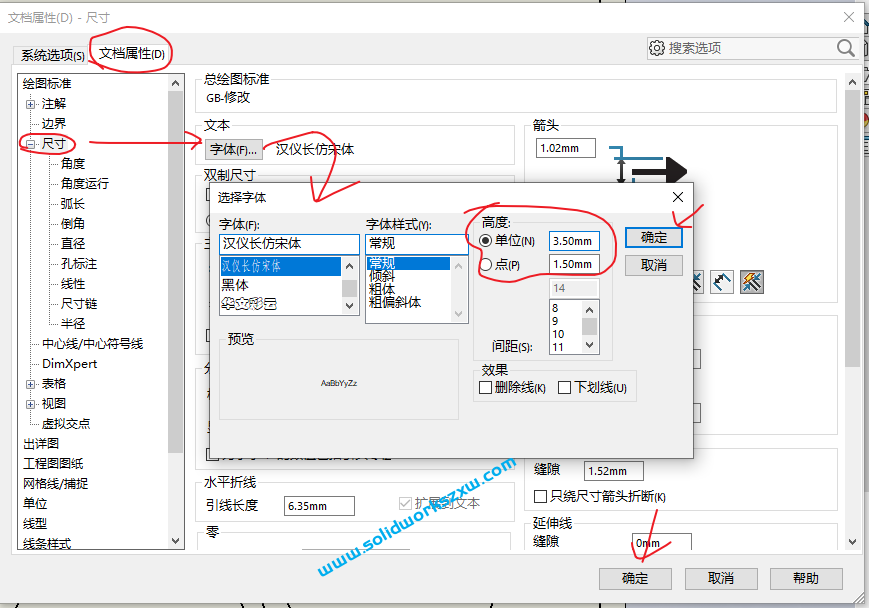

1、打开需要修改的SolidWorks工程图,菜单-工具-选项-文档属性
文档属性,尺寸,字体设置
我们可以设置字体,可以设置字体样式,重要的是我们设置大小,也就是【单位】或者【点】都可以,后面的数字改大或者改小。根据自己的图纸显示修改即可。
2、上面这种是修改当前的工程图的图纸的方法,如果你想修改后面新出的工程图,最好去把SolidWorks工程图模板修改保存一下。
以上就是SolidWorks工程图标注文字字体大小的修改设置方法,通过这个方法,还可以更改字体,更改样式,更改大小等等操作。
