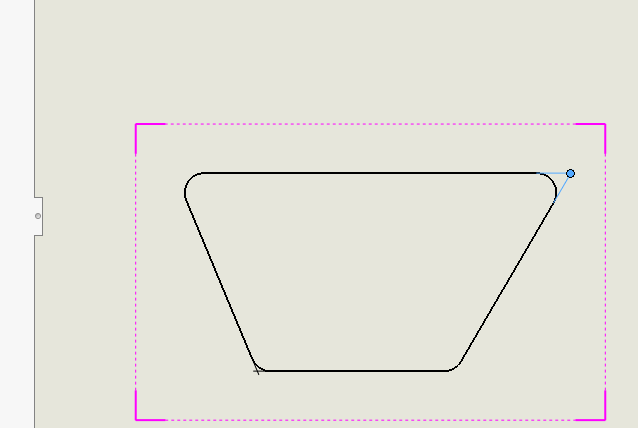

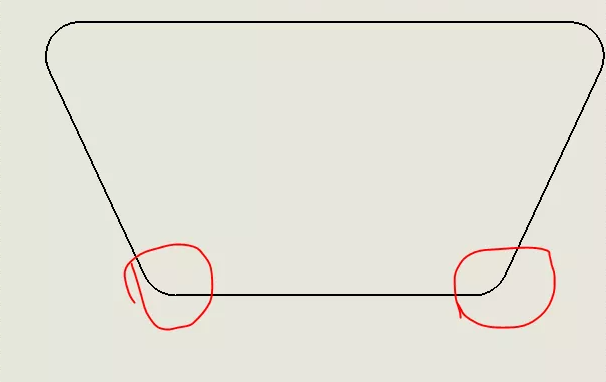

很多时候我们搞设计会用到倒角，或者钣金折弯非90度，这样我们标注的时候需要找到SolidWorks工程图线条的虚拟交点，也就是我们这里标题所说的交叉点才能标注尺寸，如下图所示这张图
下面SolidWorks自学网给大家分享两种SolidWorks圆弧处的虚拟交点的标注技巧，希望对大家有用。
第一种

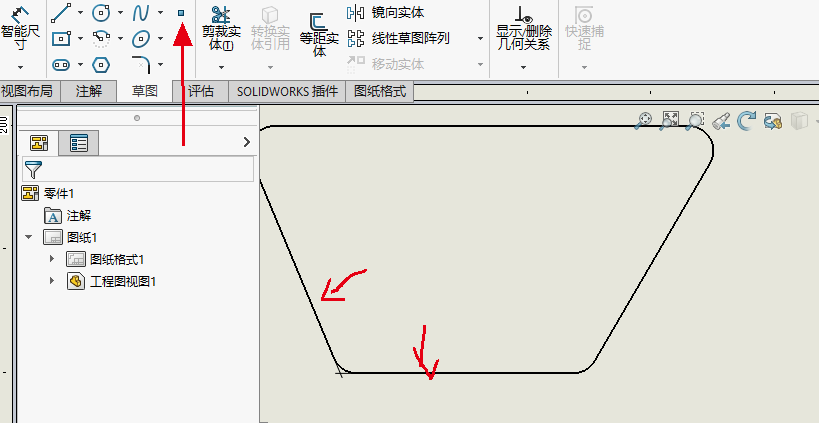

这种比较常用，比较基础，就是我们键盘按住ctrl键，然后鼠标选中相邻的两个边，然后去点击【点】命令，就可以自动生成虚拟交点
然后另一侧也是同样的操作

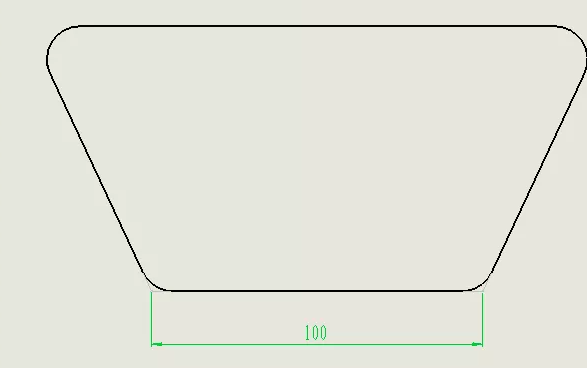

这样就可以标注距离了
第二种

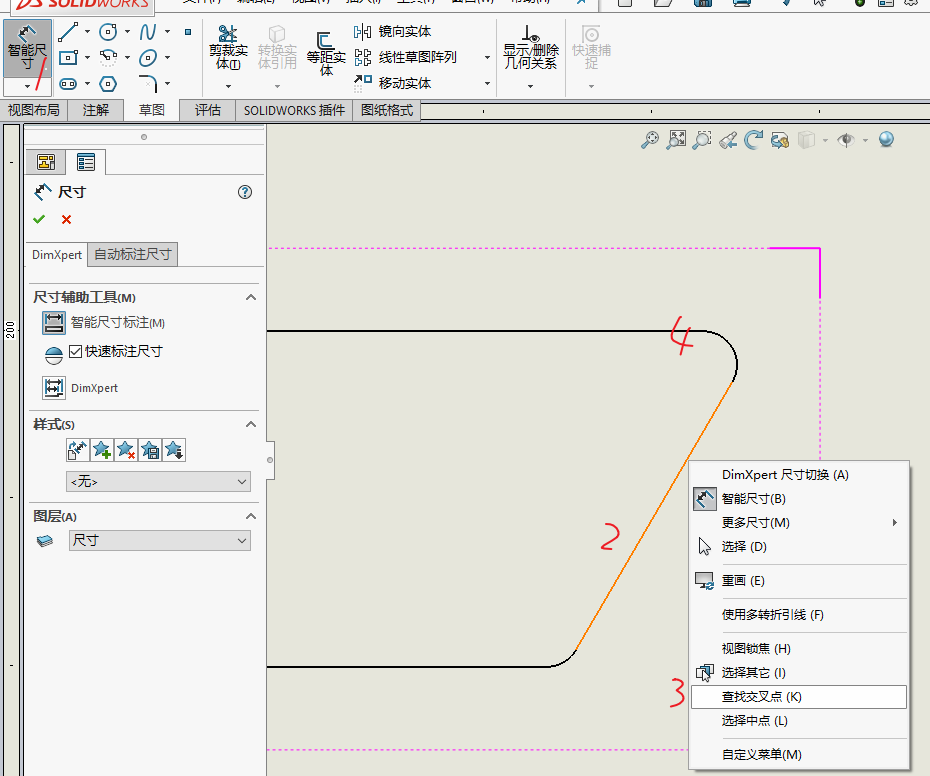

点击【智能尺寸】-然后鼠标放在直线上（直线会高亮）然后右击，选择查找交叉点，
然后我们在点击第二条边即可
以上就是SolidWorks工程图交叉点的捕捉显示和标注方法，此方法在SolidWorks草图里面同样适用，赶紧试一下，记得点赞收藏转发奥。
