作为SolidWorks钣金拆图而言，很多情况下，我们会遇到客户修改图纸模型的情况，但是客户发过来的往往是中性格式的模型，比如STEP、IGS、x_t等模型，这些模型没有设计树特征树，所以我们没法直接修改尺寸，那么我们如何去修改SolidWorks钣金拆图的模型尺寸呢？下面通过实例给大家分享SolidWorks直接编辑，移动面的命令使用技巧。

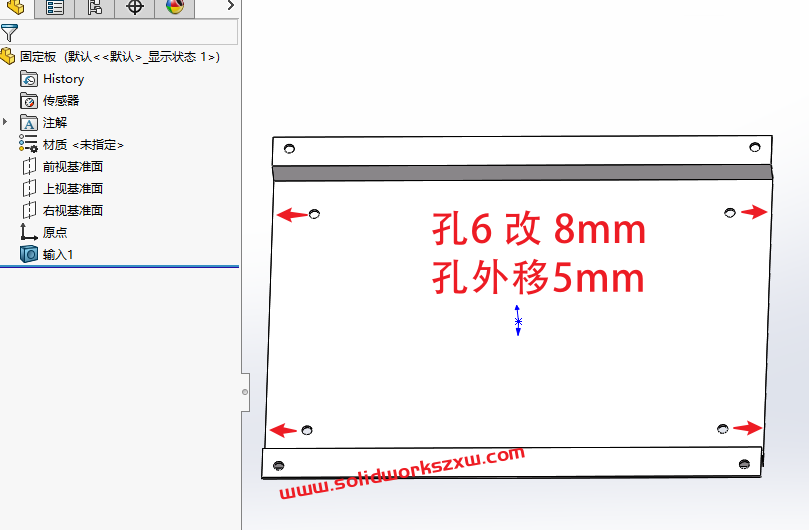

实战案例：
操作步骤：

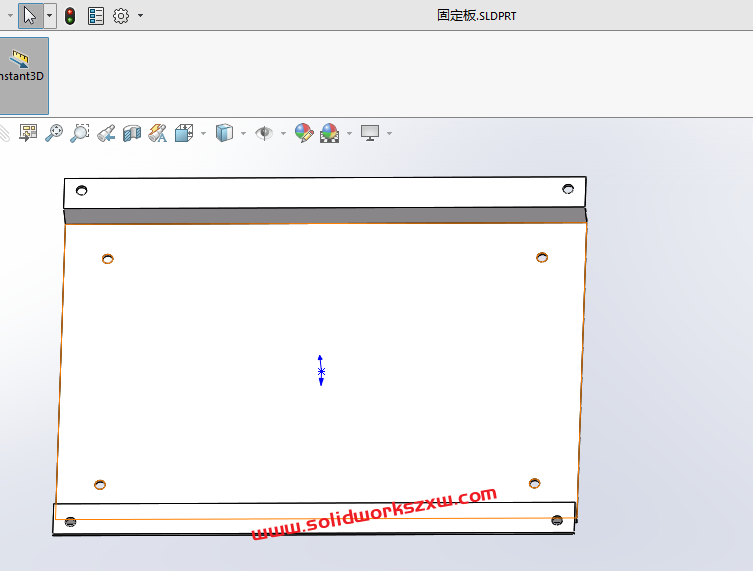

1、首先我们下载附件，或者自己做一个类似的模型。下载附件以后，stp拖入到SolidWorks软件，然后我们需要先保存（Ctrl+S）一下模型，这样就由stp变成正常的sldprt格式，也就是SolidWorks零件。

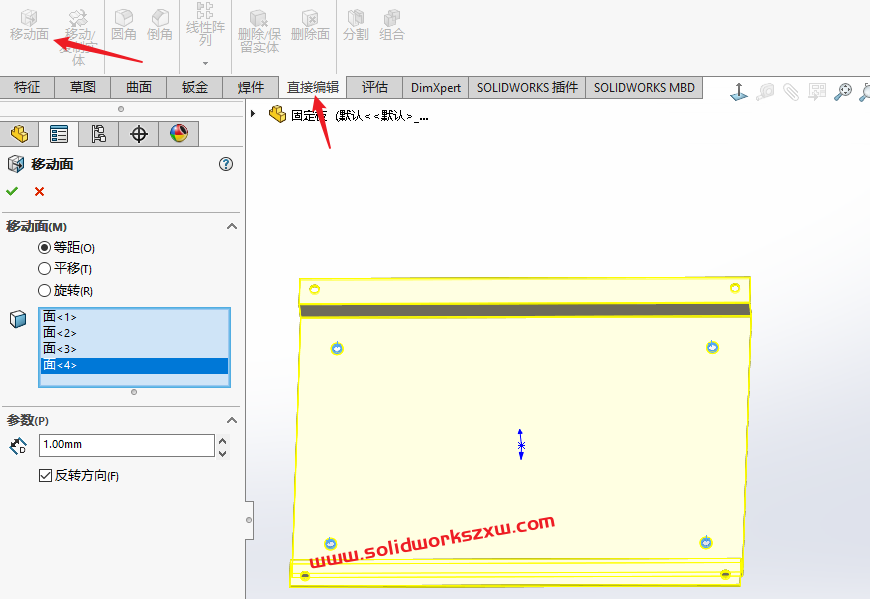

2、直接编辑-选中四个孔的圆柱面，然后尺寸1，反向

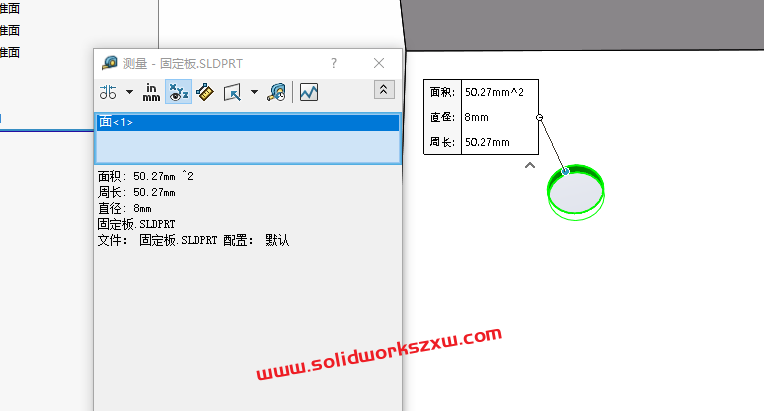

确定以后测量尺寸，孔的直径变为8

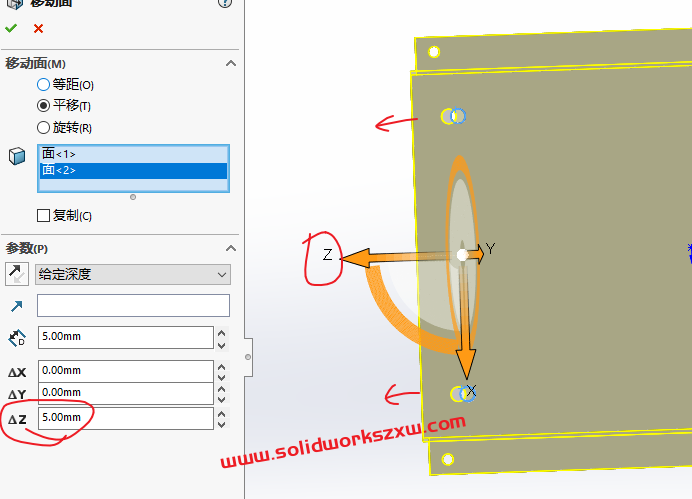

3、直接编译-移动面-平移-5mm方向是Z

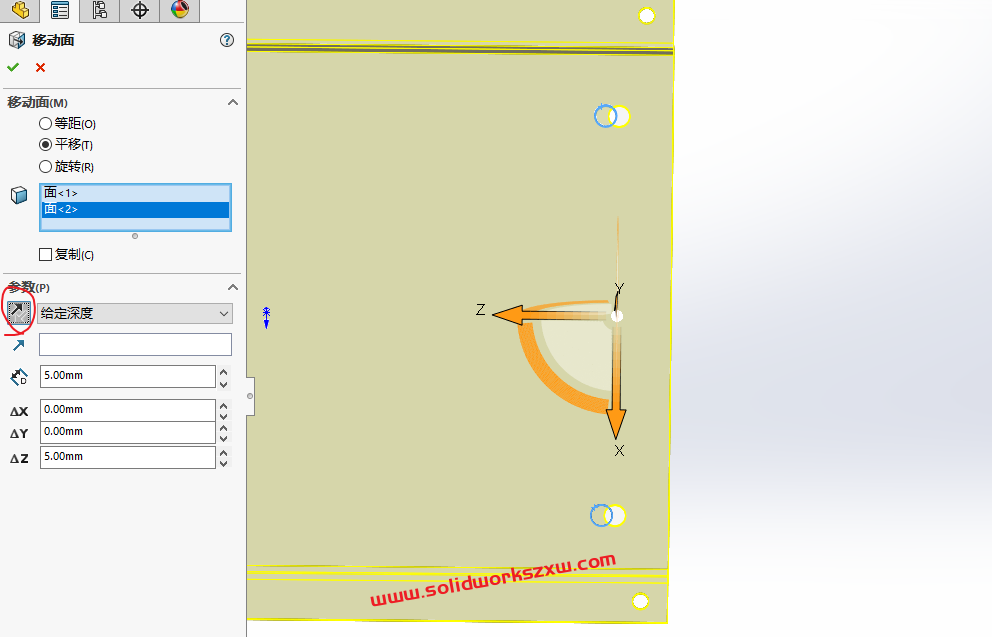

4、另一侧操作也是一样的

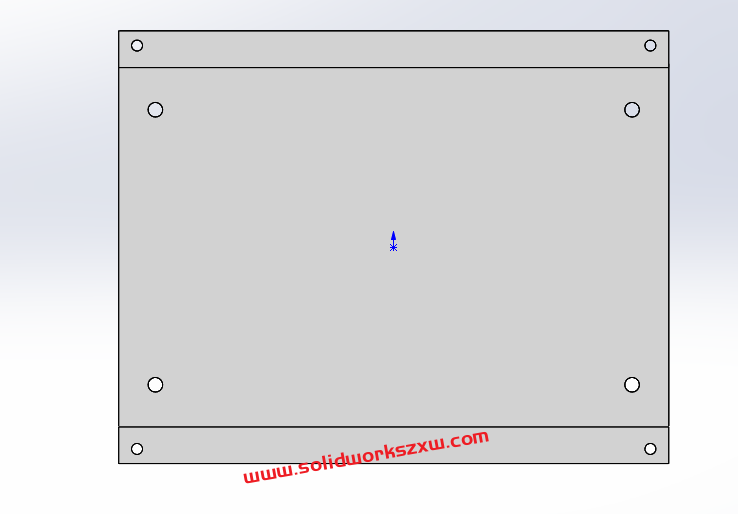

这样通过三次操作，同一个命令，我们就轻松的把stp模型尺寸进行了修改。

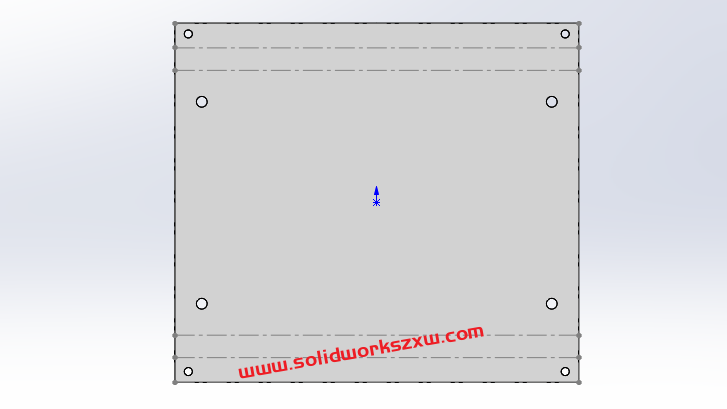

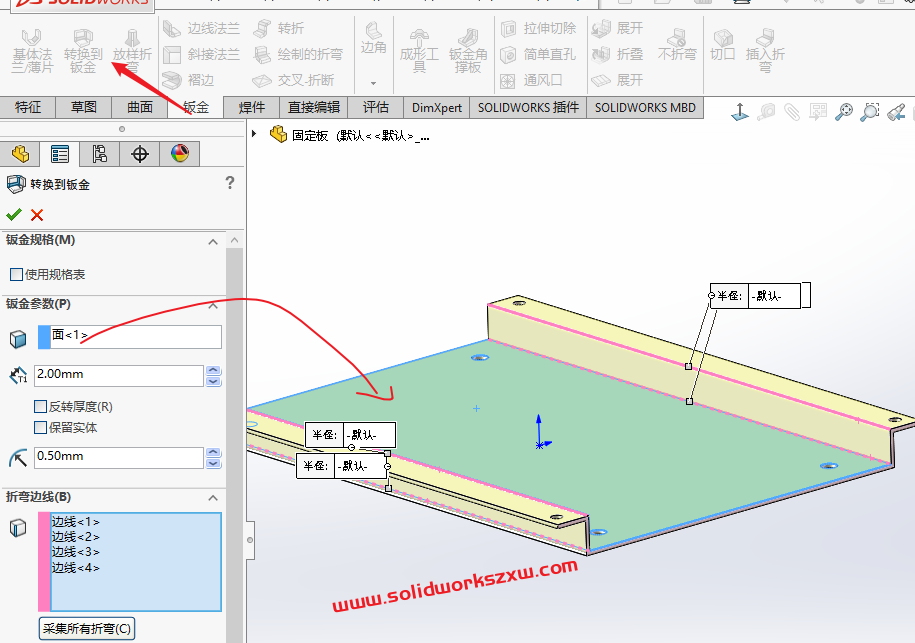

修改完以后，我们就可以实体转换钣金了
以上就是SolidWorks钣金拆图经常用到的拆图命令，那就是移动面命令，非常的好用，熟能生巧，大家可以下载模型亲自实践一下。毕竟你看会了不是真会了，自己修改并且展开了stp图纸那才是学到了。
