SolidWorks无法找到折弯一个或多个折弯可能无法进行

SolidWorks插入折弯提示无法找到折弯,一个或多个折弯可能无法进行,如下图所示:

SolidWorks无法找到折弯一个或多个折弯可能无法进行

这里给大家提供两种解决方法:

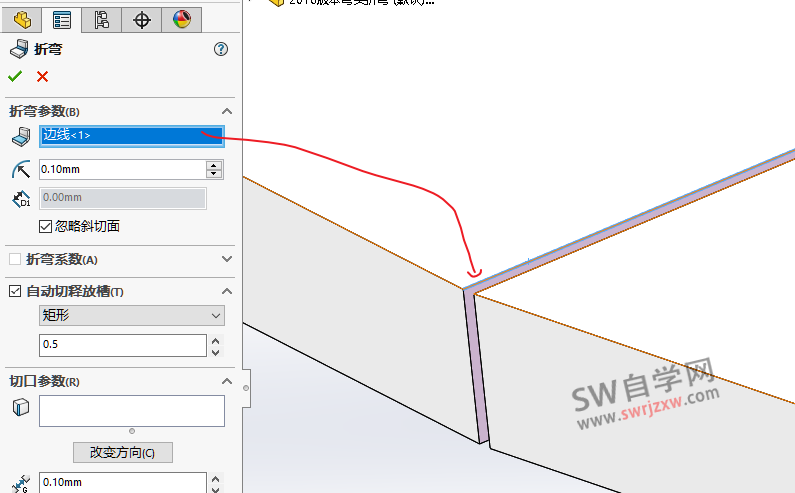

第一种:这个比较的简单,就是我们不要选择面,选择边线,就可以解决。

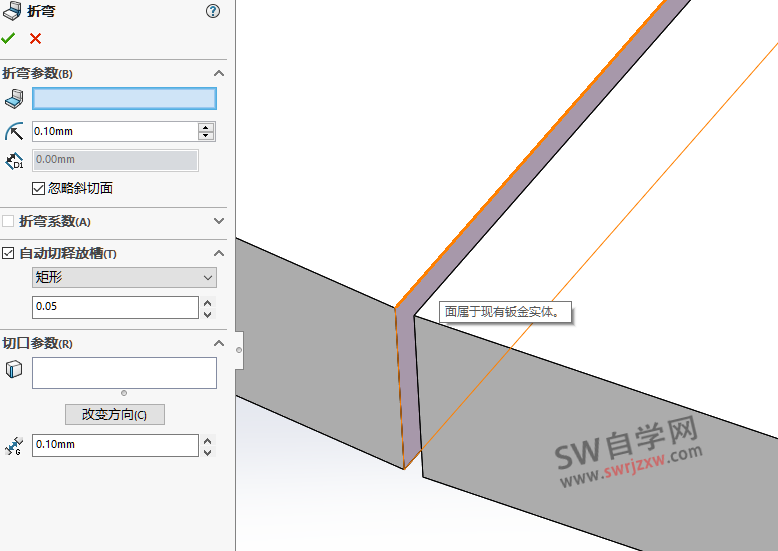

如果你又遇到不能选择边线,提示面线等属于现有钣金实体不能选中的情况,按下面的这个方法解决以后再去操作。

SolidWorks面属于现有钣金实体怎么解决?

SolidWorks无法找到折弯一个或多个折弯可能无法进行

第二种:

如果你第一种方法没有解决,可以考虑这个操作。

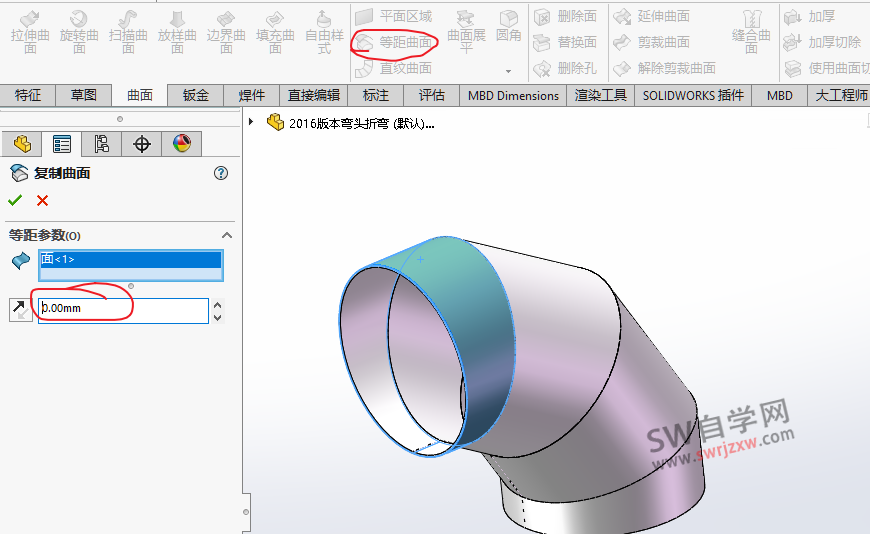

既然我们分割的实体不能用,那么我就自己生成一个。我们选中面,然后点击等距曲面,距离是0

SolidWorks无法找到折弯一个或多个折弯可能无法进行

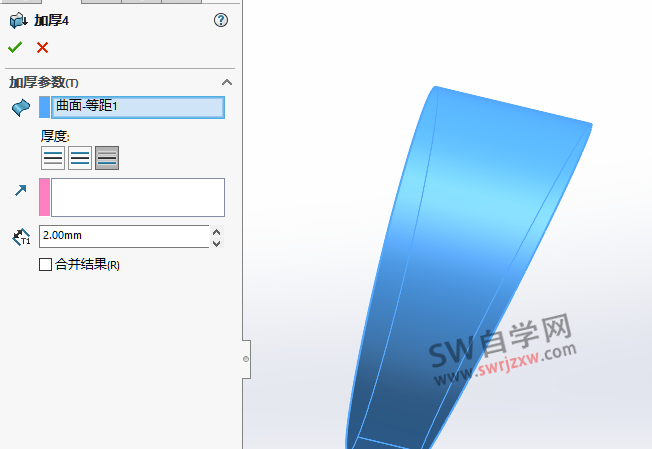

然后我们隐藏之前的实体,得到一个曲面。然后加厚这个曲面,厚度就是钣金的厚度

SolidWorks无法找到折弯一个或多个折弯可能无法进行

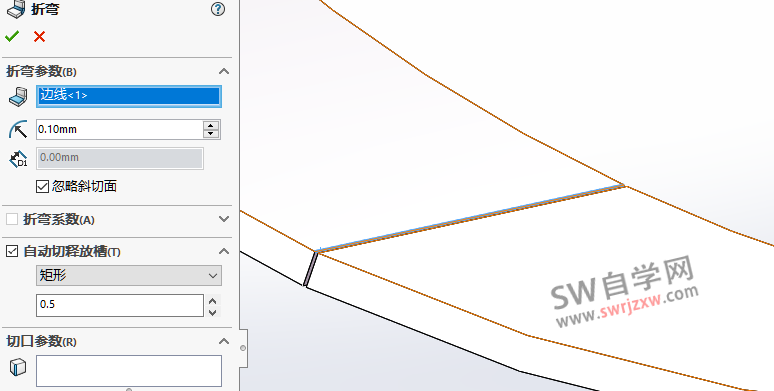

这样我们就得到了一个实体,现在再去插入折弯即可,记住选择边线,不要选择面

SolidWorks无法找到折弯一个或多个折弯可能无法进行

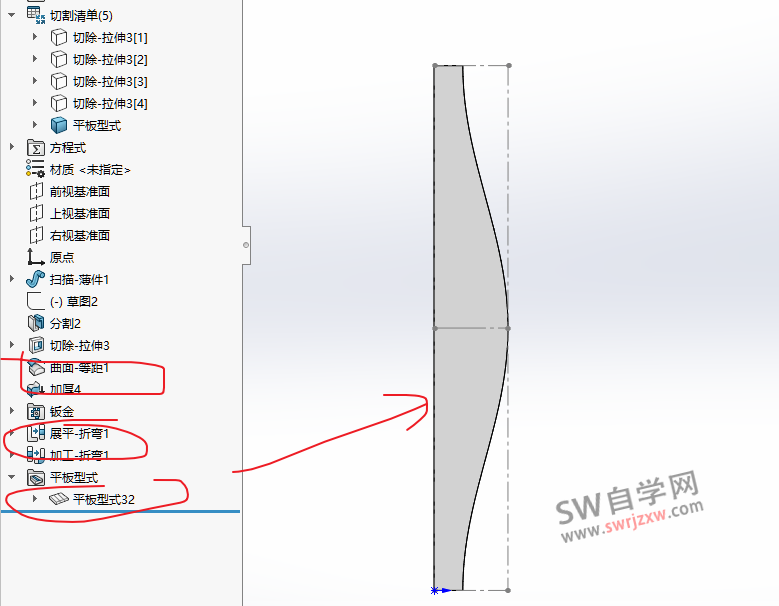

然后就成功插入和展开啦。比之前多了曲面等距和曲面加厚两个特征。

SolidWorks无法找到折弯一个或多个折弯可能无法进行

以上就是SolidWorks插入折弯不成功的解决方法,如果你也遇到这个情况,赶紧去试一下吧。
