回答SW自学网粉丝学员的遇到的问题:SolidWorks工程图平板型式展不开?如下图所示,我亲测也是展不开的。
那么是什么问题造成的呢?下面我们分析解决。
解决方法:

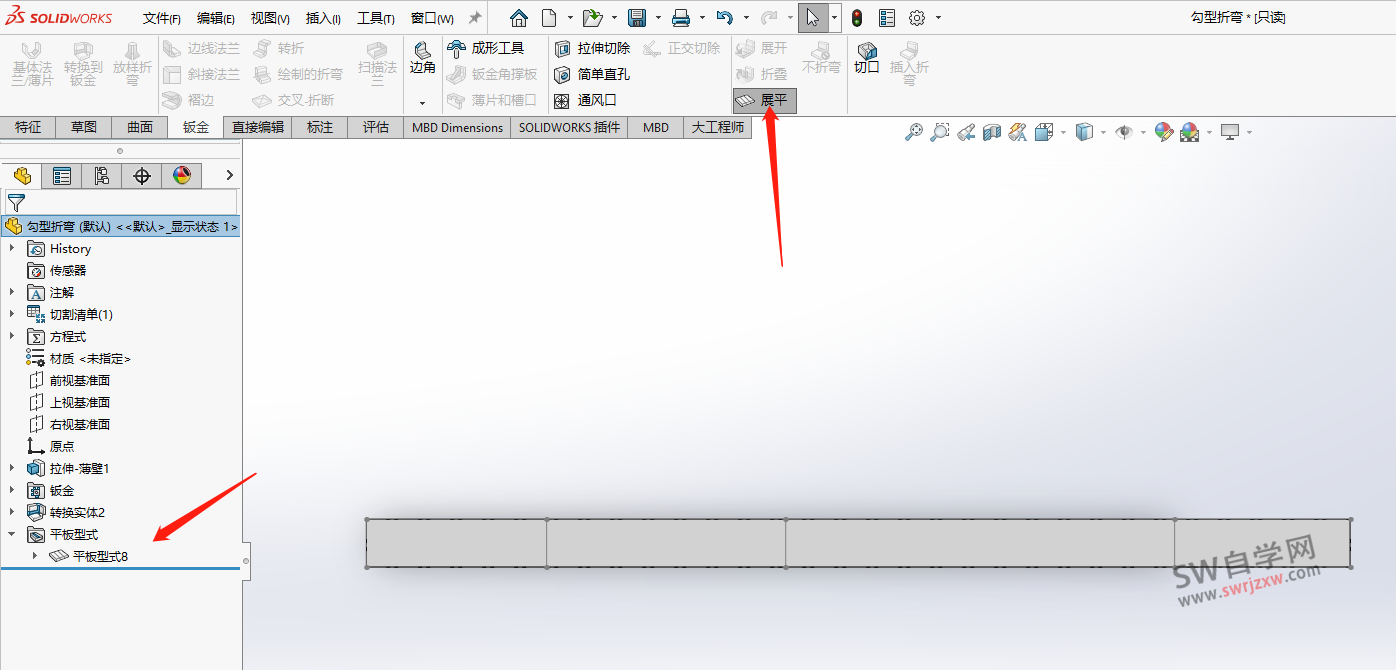

1、首先我们确认一下SolidWorks钣金三维图是否可以展开
这里没有问题,可以展开。

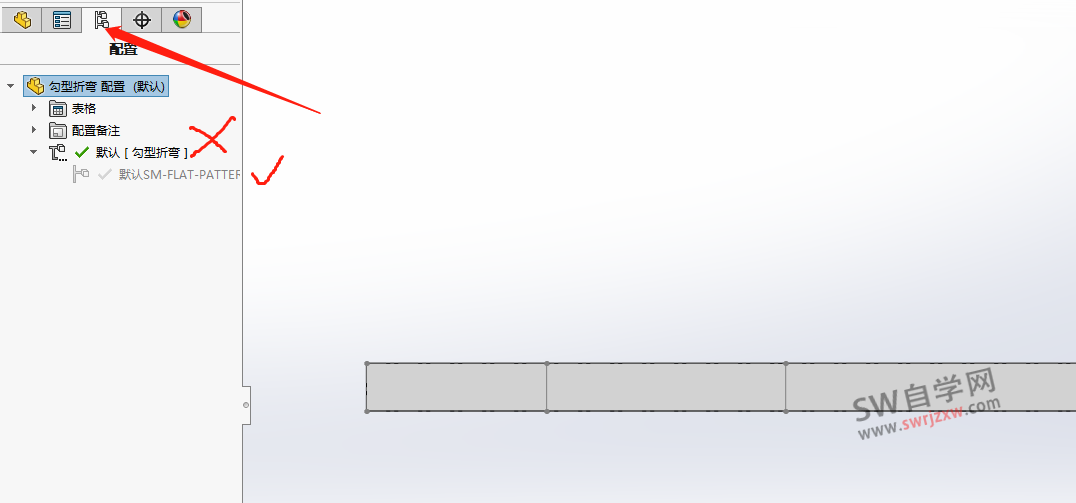

2、检查零件的配置是否正确。
这里其实是错误的。一般默认这个是三维零件,默认SM这个才是展开图。
所以这里配置出现了错误,我们要修改。

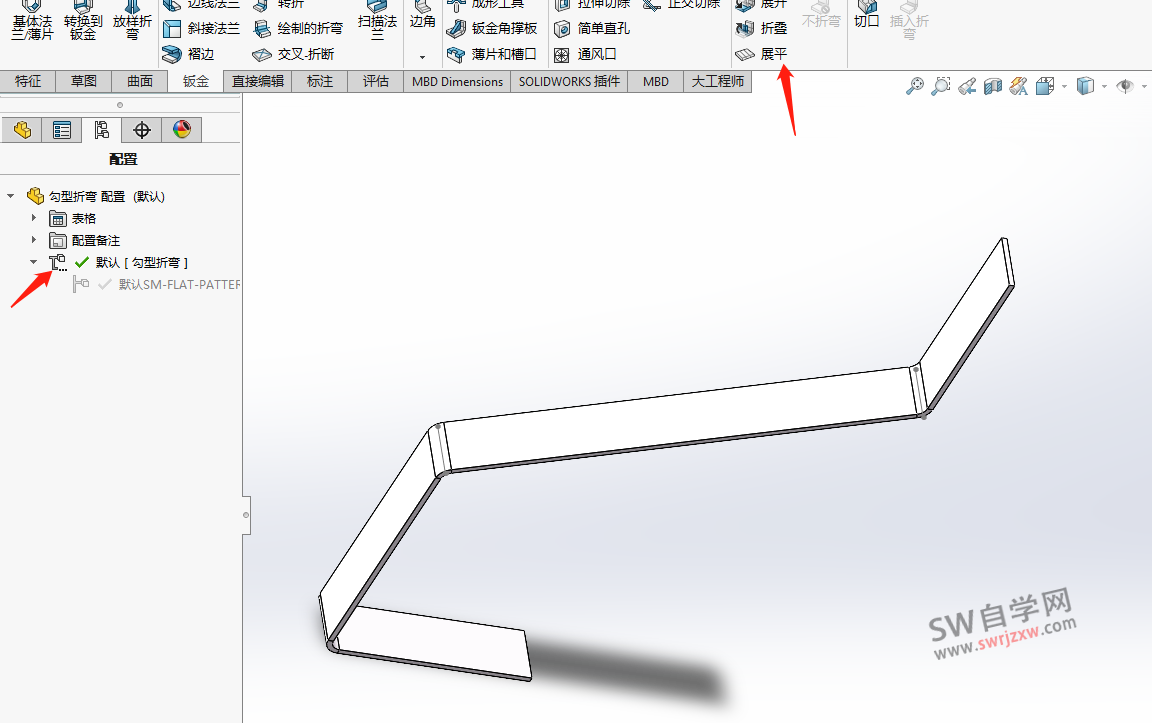

3、双击默认[零件名字]这个配置,这里我们取消展平,变成三维模型

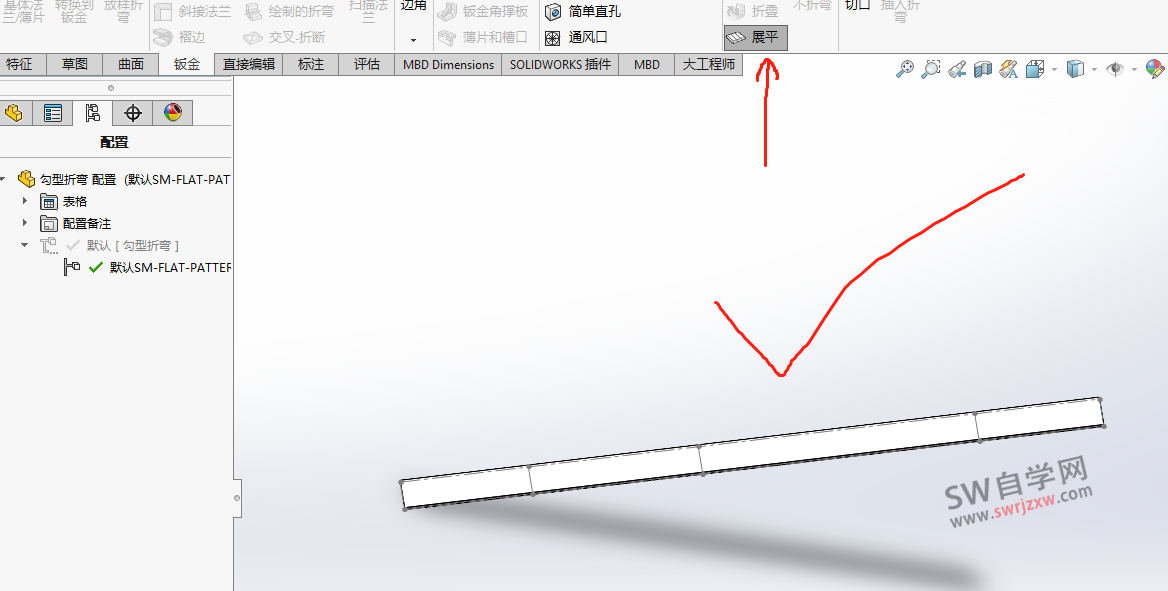

4、双击默认SM-FLAT这个配置,让他变成展平模式。
设置完以后,保存零件。

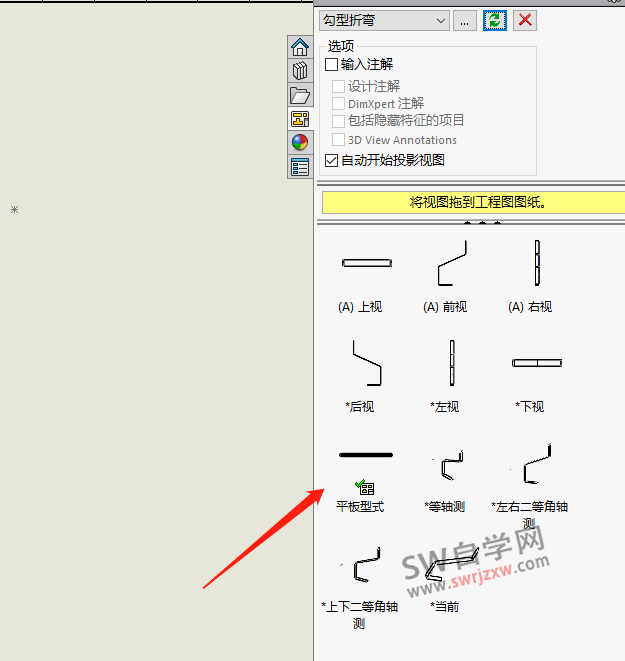

5、转换到工程图,我们发现SolidWorks调色板的平板型式可以展开啦。

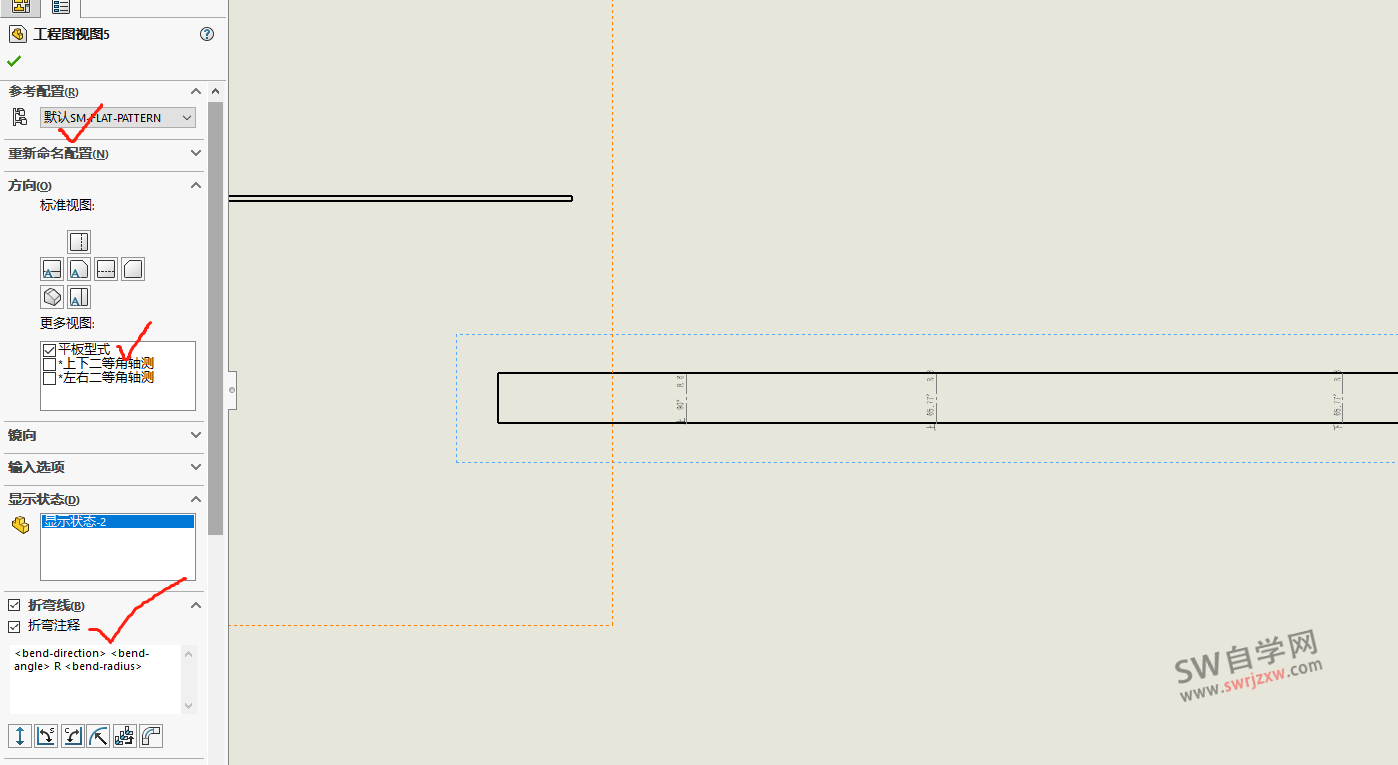

6、然后我们核对这里的展开图左侧属性,如下图所示:
以上就是SolidWorks钣金展不开,SolidWorks工程图平板型式展不开的解决方法,快收藏一下吧,别以后遇到了找不到解决方法。
