我们在安装完SolidWorks之后,尤其是重装SolidWorks之后,会发现之前画好的SolidWorks零件、SolidWorks装配体、SolidWorks工程图等模型图纸不显示缩略图,比较影响我们的看图和查图,那么如何才能正常显示SolidWorks缩略图呢?SolidWorks自学网这里给大家整理发布几个实用的SolidWorks缩略图设置和解决方法。

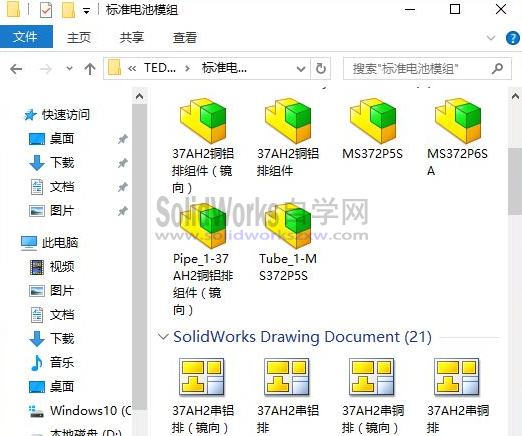

问题:SolidWorks缩略图不显示,现象如下:
解决方法:
方法一、SolidWorks系统选项设置

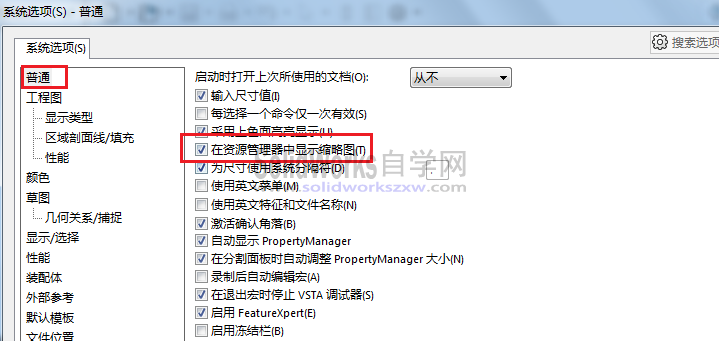

首先我们检查我们是否正确进行SolidWorks缩略图的设置,打开SolidWorks软件,找到【工具】-【选项】-【系统选项】-【普通】
如图所示,一定要勾选“在资源管理器中显示缩略图”
方法二、window系统设置

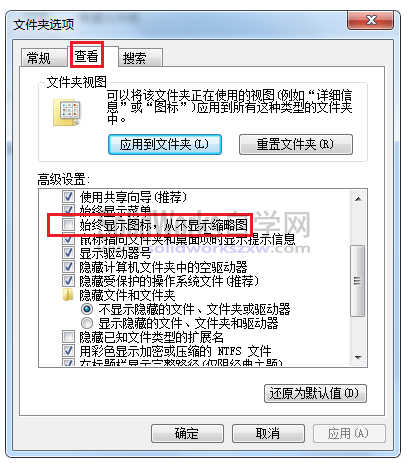

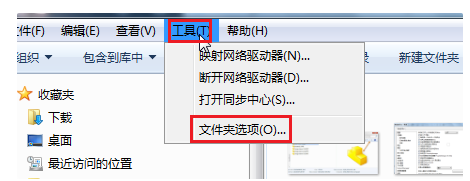

通过上面的检查排除SolidWorks设置问题,然后我们再来设置window系统的文件夹,打开SolidWorks模型所在的文件夹,win7和win10差不多,win7找到顶部的工具-文件夹选项

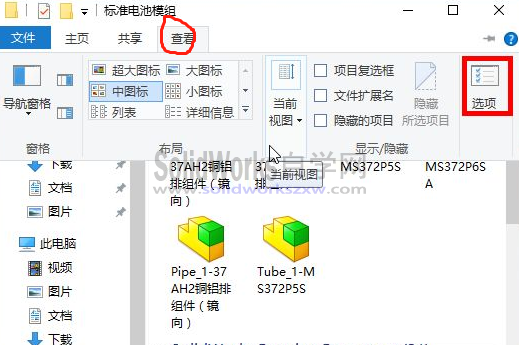

win10点击顶部的查看-选项
然后我们取消勾选“始终显示图标,从不显示缩略图”,记住是取消勾选,不要打钩
方法三:window系统性能设置
win7操作步骤:

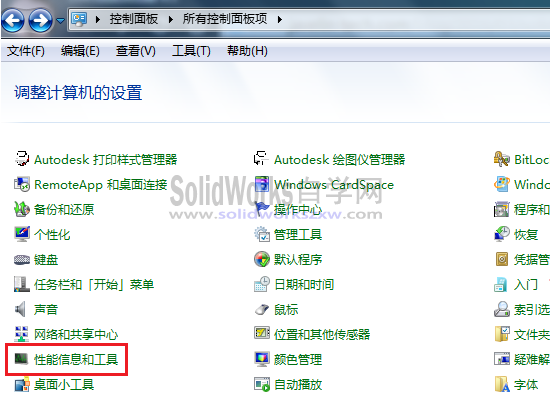

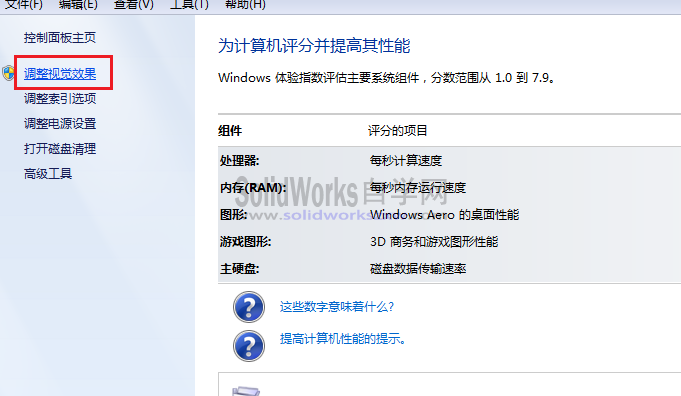

1.打开电脑的控制面板,找到【性能信息和工具】-【调整视觉效果】。
调整视觉效果

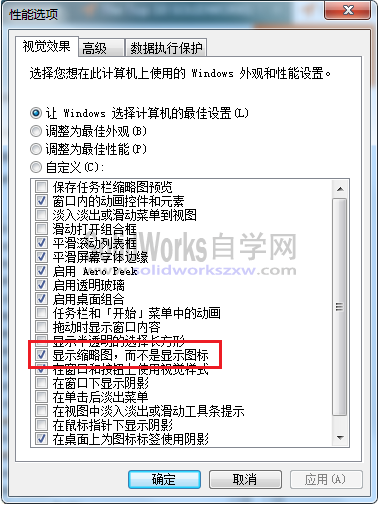

然后会弹出性能选项的窗口,如下图所示。勾选“显示缩略图,而不是显示图标”。然后点击确定。
win10操作步骤:

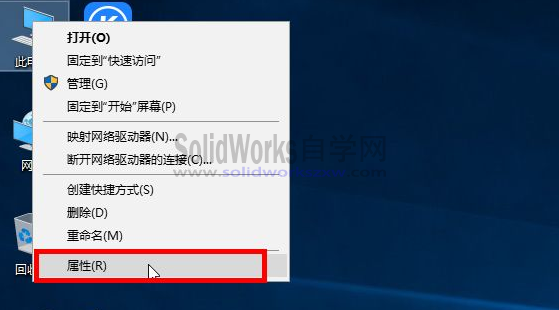

找到桌面此电脑,然后右击-属性

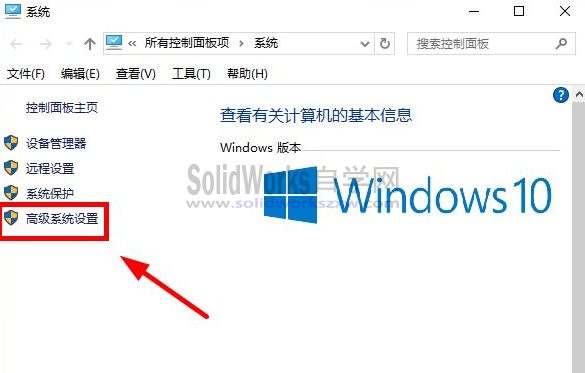

高级系统设置

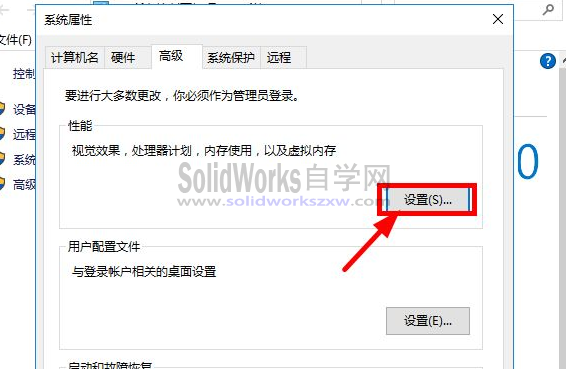

性能设置
然后会弹出性能选项的窗口,如下图所示。勾选“显示缩略图,而不是显示图标”。然后点击确定。
方法四:注册表设置
如果上面三种方法还没有解决SolidWorks缩略图不显示的问题,那么最终的解决方法就是注册表了。在我们安装SOLIDWORKS的过程中系统会安装许多以.DLL为后缀的文件,并要求注册才能正常工作。但是 如果我们在安装软件时没有完全的管理权限或者开启了杀毒软件,这可能会阻止.DLL文件的正确注册,这时我们可以通过手动注册来解决这个问题。
这里说的注册表主要有两个:
swdocumentmgr.dll(默认情况下一般都在C:\ Program Files \ Common Files \ SOLIDWORKS Shared下)
sldthumbnailprovider.dll(默认情况下在C:\ Program Files \ SOLIDWORKS Corp \ SOLIDWORKS下,但是如果你修改了安装路径,那么就会在你的安装路径里面找,比如D或某个盘,你新建的文件夹等情况,找到,然后x(你的路径) \ SOLIDWORKS Corp \ SOLIDWORKS)
将这两个文件拷贝到c:\windows\system32文件目录下

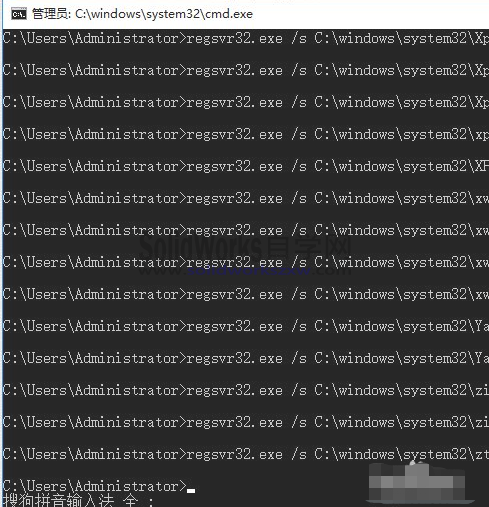

然后左下角系统图标,右击,选择 运行,输入CMD ,然后回车,在命令提示符下输入下面命令: for %1 in (%windir%\system32\*.dll) do regsvr32.exe /s %1 回车,到屏幕滚动停止为止。完美解决。

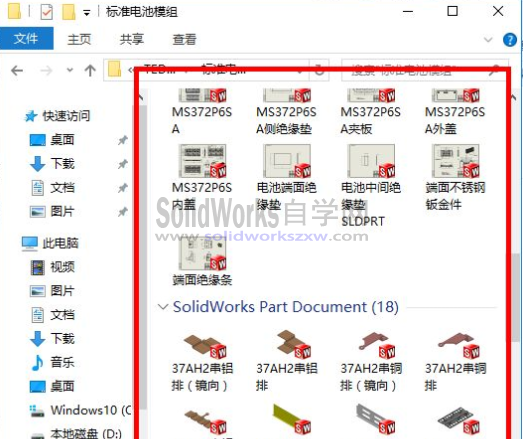

然后我们回到SolidWorks图纸的文件夹,就会成功显示啦
以上就是SolidWorks缩略图不显示的解决方法,相信一定可以解决你遇到的这个问题奥!
