SolidWorks异形孔找不到calloutformat.txt文件。标注将由几何体定义怎么办?

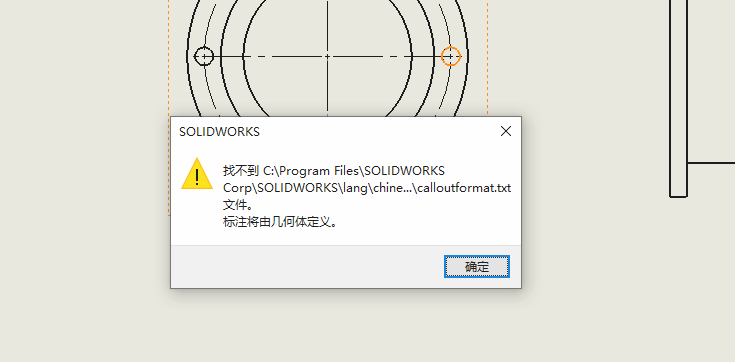

我们在用SolidWorks出工程图的时候,标注异形孔的时候,利用孔标注会出现这个错误弹窗,找不到C:\program files\solidworks corp\solidworks\lang\chinese-simple\calloutformat.txt文件,标注将有几何体定义。遇到这个问题如果我们不理会,那么孔直径不会出现M标注,错误弹窗如下图所示:

SolidWorks异形孔找不到calloutformat.txt文件。标注将由几何体定义怎么办?

解决方法:

原因分析,出现这个问题主要是由于我们之前安装过其他版本的SolidWorks,造成我们在文件调用的时候还是调用以前版本的solidworks,造成找不到,丢失的情况,所以我们只要重新配置即可。

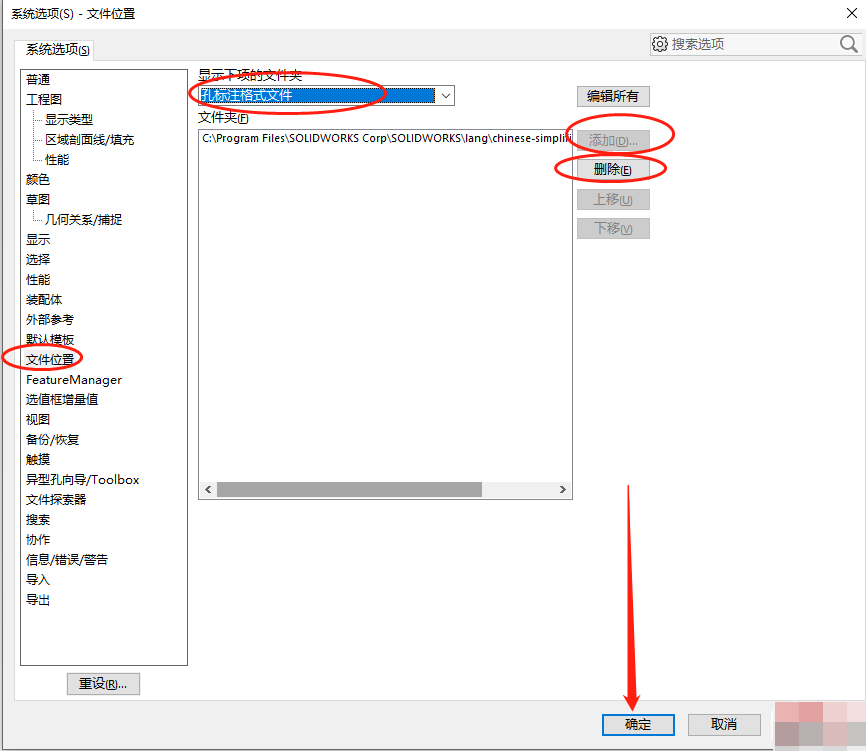

打开SolidWorks顶部菜单,工具-选项-文件位置,找到孔标注格式文件,如下图所示:

SolidWorks异形孔找不到calloutformat.txt文件。标注将由几何体定义怎么办?

先点击删除,然后在点击添加,找到我们的安装位置,安装位置(你当初安装在C盘就去C盘,安装到D盘就去D盘,找到自己的安装位置)/solidworks/lang/chinese-simplified到此即可,不要再往下选择了,然后点击确定。完成配置。

配置好之后,点击系统选项底部的确定,然后就可以关掉SolidWorks软件,重新打开,就会正常使用孔标注啦。
