SolidWorks焊件结构件库添加新轮廓的方法

我们之前给大家分享的SolidWorks焊件库结构件库的资料,大家可以下载然后配置。但是就SolidWorks结构件库而言,没有最全,只有更全。难免会有一些特殊型号SolidWorks结构件库里没有,那么我们应该怎么做,才能在SolidWorks焊件结构件库添加新的型号,新的轮廓呢?方法其实很简单,下面SolidWorks自学网就给大家整理技巧,分享给大家。

SolidWorks焊件结构件库添加新轮廓新规格的方法

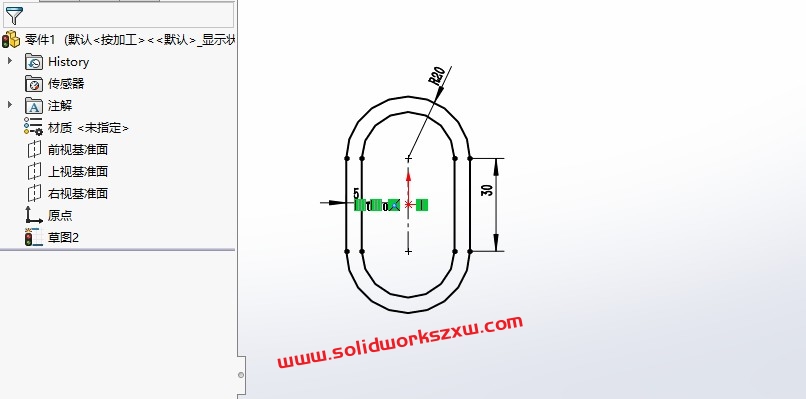

1、打开SolidWorks软件,新建零件,然后我们在上视基准面新建草图

SolidWorks焊件结构件库添加新轮廓的方法

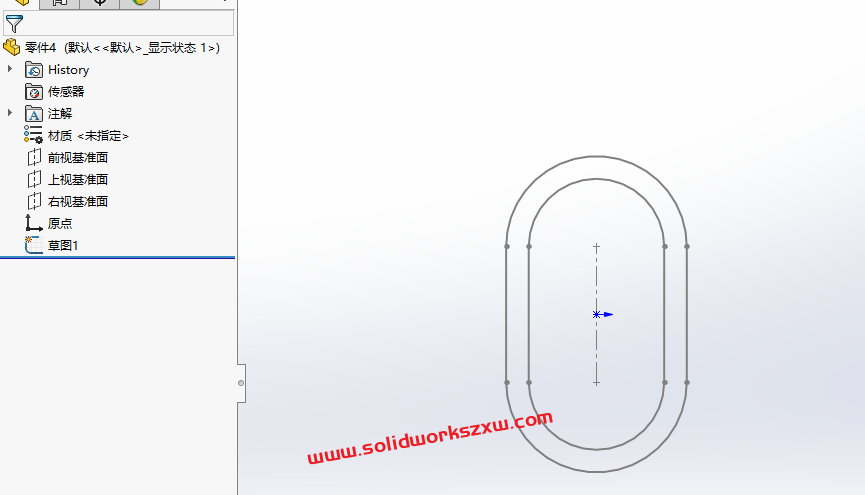

然后退出草图编辑

SolidWorks焊件结构件库添加新轮廓的方法

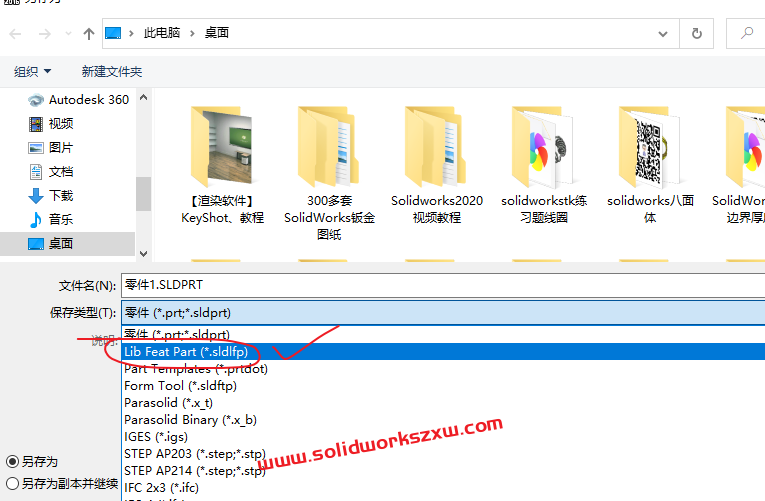

2、然后我们点击菜单-文件-另存为

保存类型:Lib Feat Part (*.sldlfp)格式

SolidWorks焊件结构件库添加新轮廓的方法

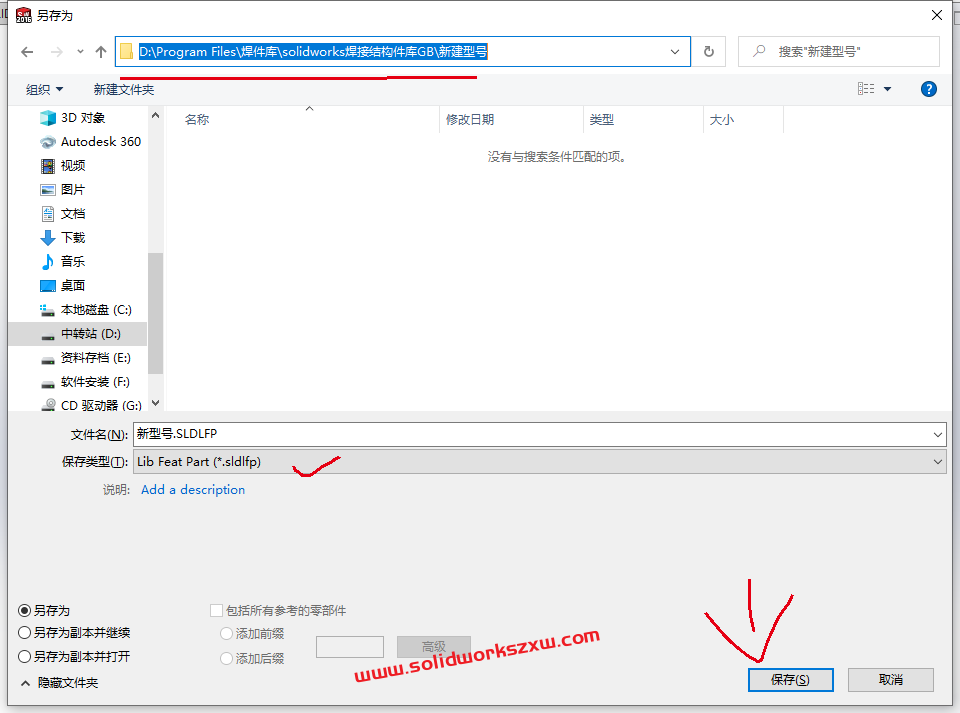

保存位置:这里你要保存到你焊件库存放的位置,不然调用会找不到。比如我的SolidWorks焊件库放在D盘,找到,在里面新建个文件夹,专门存放非标的规格轮廓等

SolidWorks焊件结构件库添加新轮廓的方法

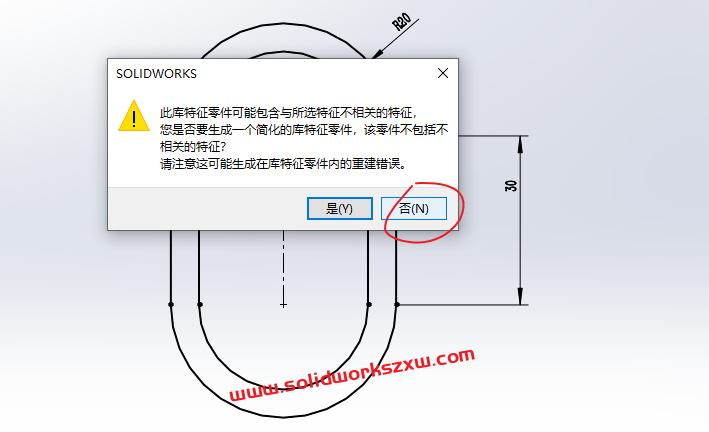

点击保存,弹出窗口,我们点击否

SolidWorks焊件结构件库添加新轮廓的方法

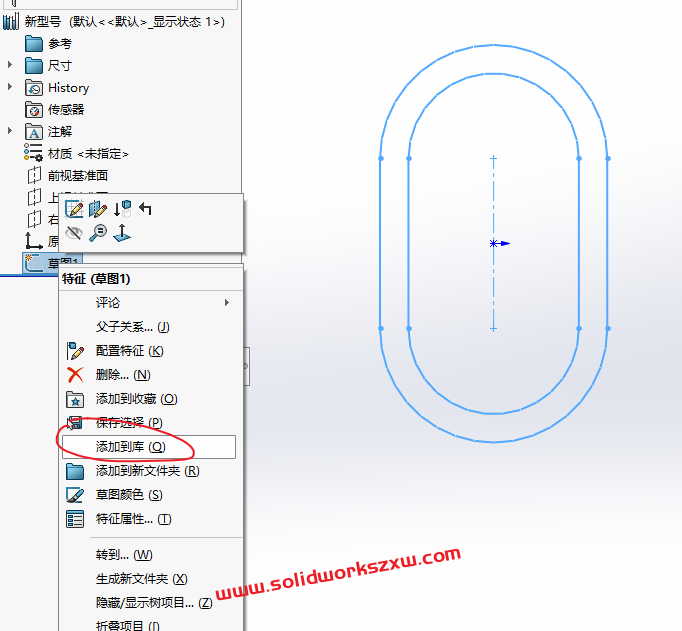

3、然后我们右击草图,选择添加到库

SolidWorks焊件结构件库添加新轮廓的方法

然后菜单-保存即可,快捷键ctrl+s

现在我们测试一下即可:

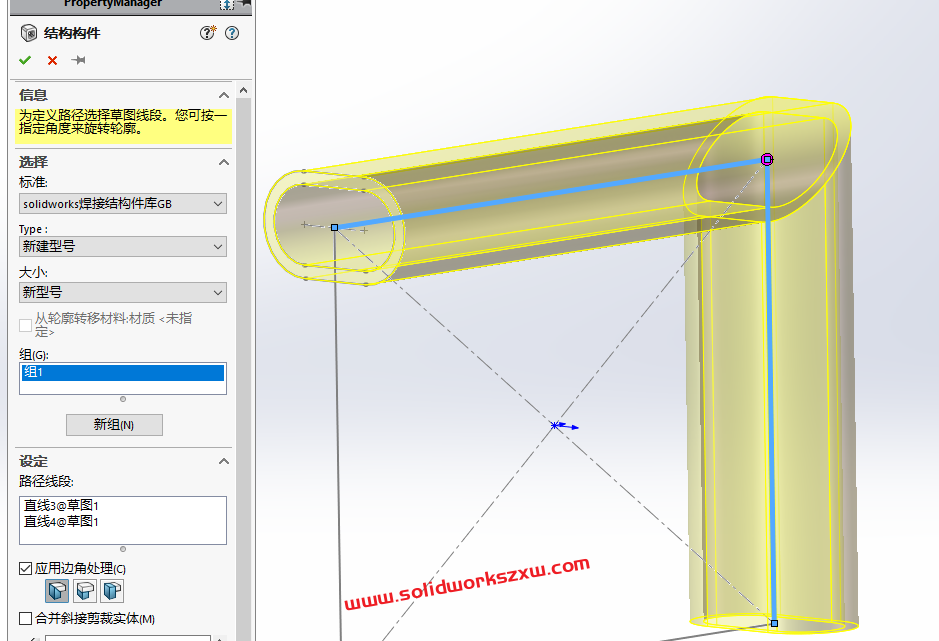

新建新建,调用焊件型号,成功!

SolidWorks焊件结构件库添加新轮廓的方法

以上就是SolidWorks焊件库添加新型号的方法步骤,非常的实战,你会了没?欢迎转发收藏。
