包覆特征不能从交叉或开环轮廓生成SolidWorks不能包覆文字怎么办?

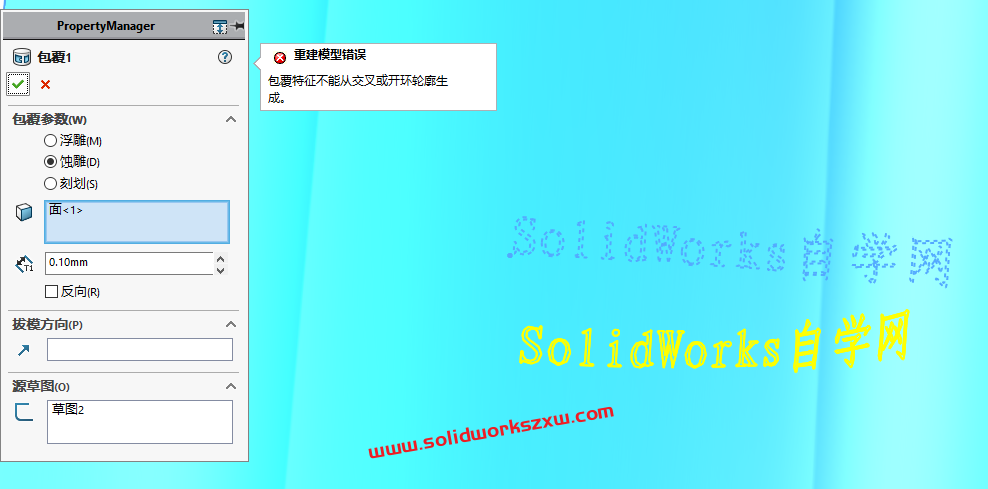

很多SolidWorks设计师在使用SolidWorks包覆功能的时候,会出现这种情况,就是SolidWorks文字写完进行SolidWorks包覆,感觉没啥错误,但是会出现弹窗,SolidWorks包覆特征不能从交叉或开环轮廓生成,如下图所示:

查明原因:

我们需要检查SolidWorks包覆用的草图有没有交叉或者开环的情况

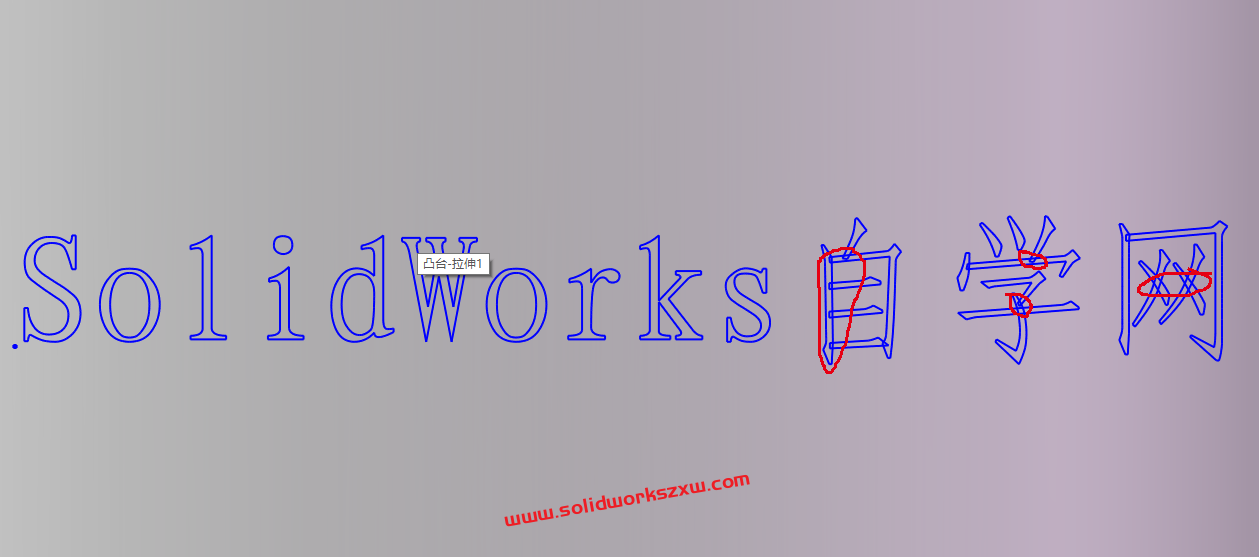

我们看到SolidWorks自学网里面,自学网三个汉字是有问题的,那么我们就要去修改完善。

解决方法:

第一种,我们可以修改字体

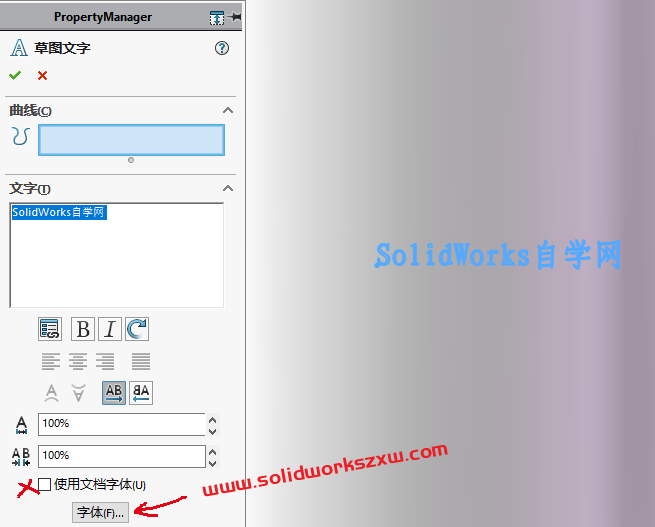

这种比较简单,双击文字,进入编辑环境,然后取消勾选“使用文档字体”,然后我们点击下面的字体即可。

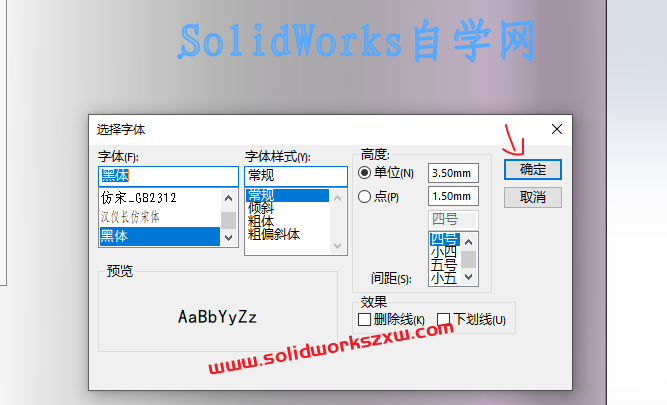

弹窗窗口,可以设置字体,粗细、字号大小等等,然后点击确定。

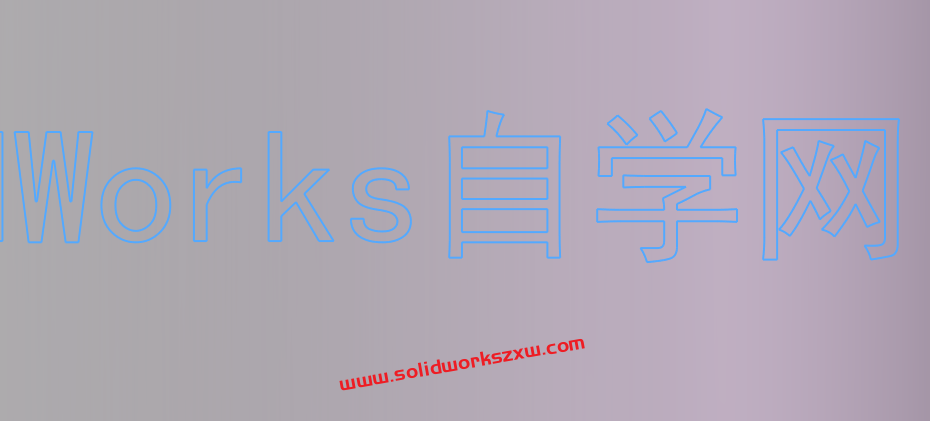

这样我们就发现,solidworks自学网字体重叠的问题解决了。

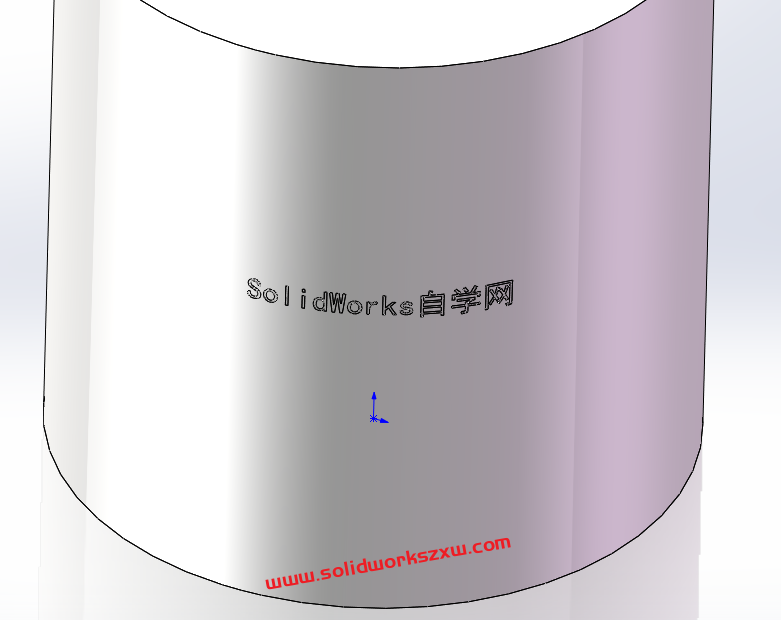

就可以顺利包覆了。

第二种,修改文字,解散文字,变成普通的草图。

很多时候,我们就需要这种字体,不能通过修改字体解决,那么我们就可以通过解散字体来修改草图。

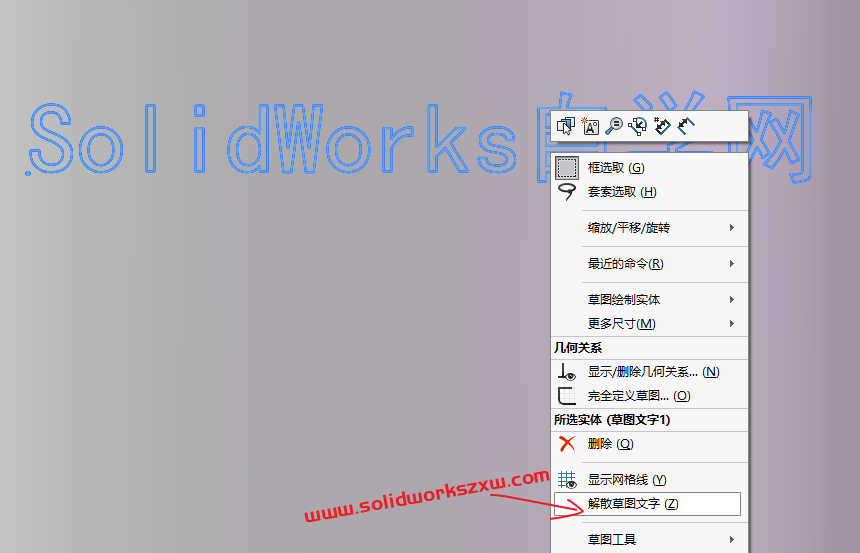

进入草图环境,然后右击文字,选择“解散草图文字”

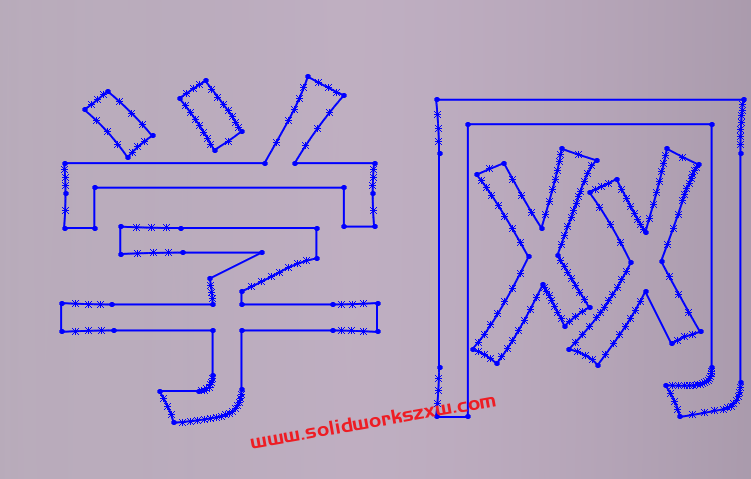

解散之后,我们的整体文字,就变成了普通的草图(点和线)这样我们就可以剪裁修改草图啦,让他不要干涉重叠即可。

以上就是SolidWorks自学网分享的两种方法,解决SolidWorks包覆出现【包覆特征不能从交叉或开环轮廓生成】的问题,非常的不错,赶紧转发收藏备用吧。
