SolidWorks草图完全定义后鼠标还能拖动怎么回事?

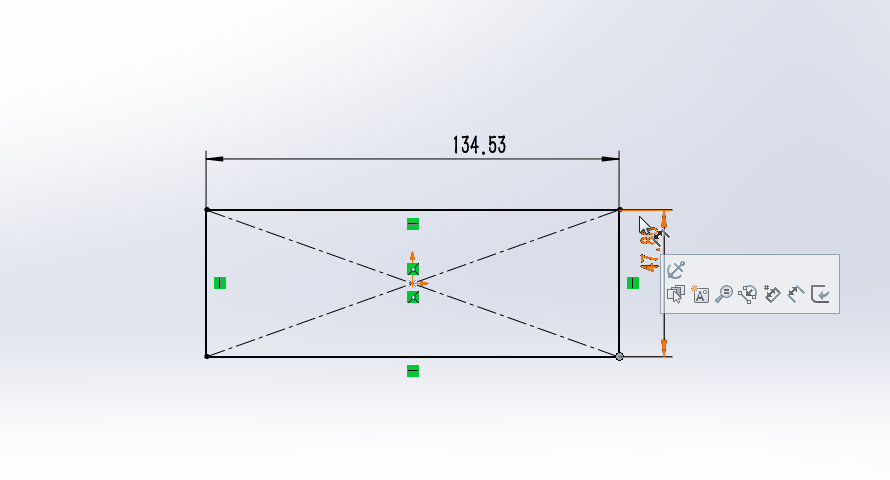

最近有一个SolidWorks学员反映这样一件奇怪的事情,就是SolidWorks草图画好了,几何关系尺寸等等完全定义了草图,但是鼠标拖动SolidWorks草图还是会动,尺寸还会发生变化。如下图所示:



SolidWorks草图完全定义后鼠标还能拖动怎么回事?

那么SolidWorks草图完全定义后还是会动是怎么回事呢?怎么解决呢?

解决方法:

SolidWorks自学网就给大家分享这个问题的解决方法,其实非常的简单,关于设置的问题。

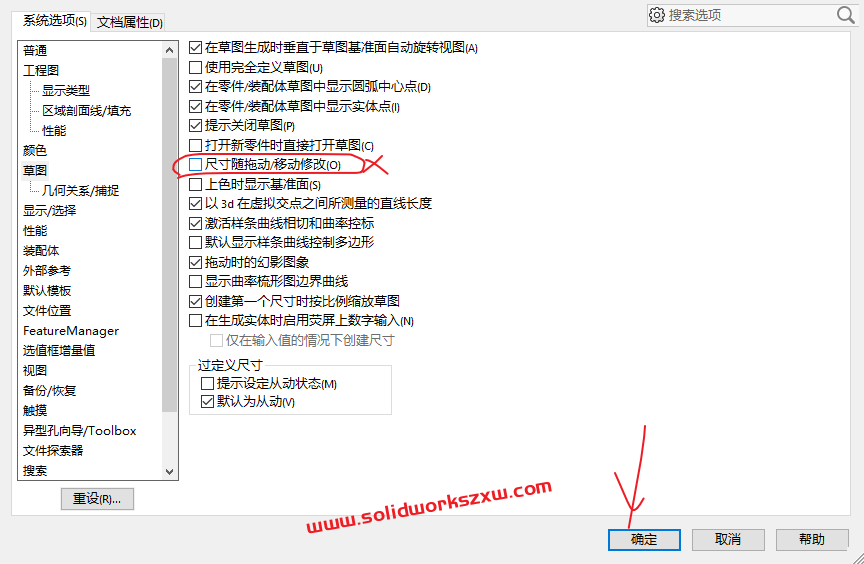

打开SolidWorks工具-选项-系统选项,找到草图,右边不要勾选“尺寸随拖动/移动修改”

SolidWorks草图完全定义后鼠标还能拖动怎么回事?

点击确定。

这样我们的SolidWorks草图尺寸就不会随着鼠标的移动改变化了,非常的简单,设置一下即可。
