SolidWorks出现此操作需要一个完全定义的草图轮廓怎么解决?

有SolidWorks初学者反应这样一个问题,就是SolidWorks草图绘制完成后退出草图,提示“此操作需要一个完全定义的草图轮廓”,点击确定,不能退出草图,如下图所示:

难道SolidWorks草图必须完全定义,才能退出吗?

答案是不一定。

作为SolidWorks设计师,我们推荐大家在用SolidWorks画草图的时候最好做到草图完全定义,不少尺寸,不少几何关系。但是有的时候,我们的草图没必要完全定义,那怎么才能避免出现此弹窗错误呢?SolidWorks自学网就给大家分享此操作需要一个完全定义的草图轮廓的解决方法。

解决方法:

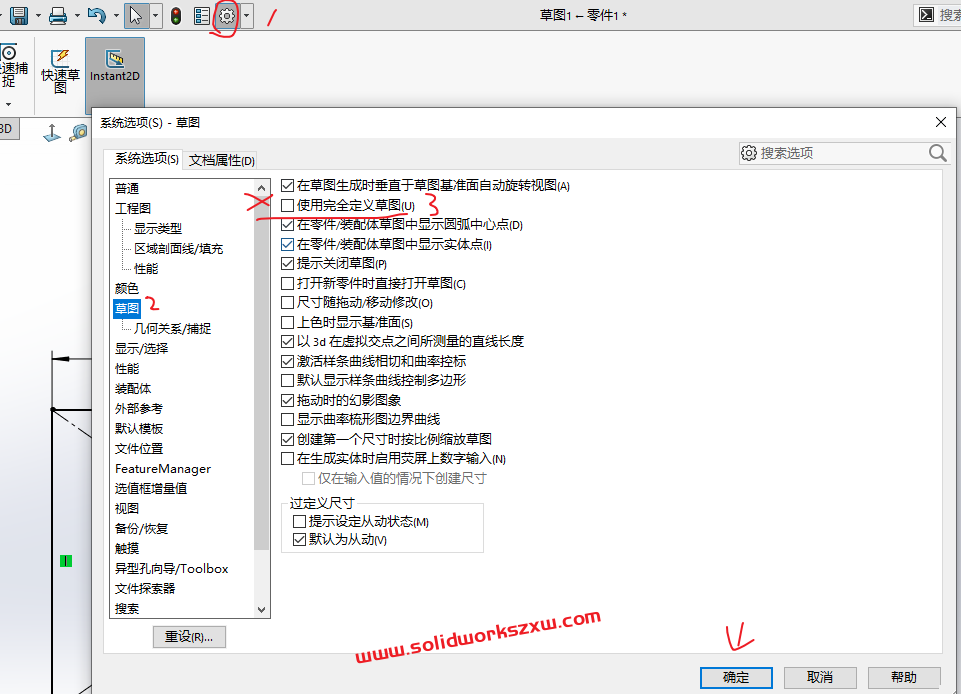

打开SolidWorks工具-选项-系统选项这里,草图,取消勾选“使用完全定义草图”

通过设置,我们就可以避免SolidWorks欠定义草图不能退出的问题,赶紧试一下吧,转发收藏备用奥。
