SolidWorks如何将不同的零件放在一张工程图里?

很多时候我们的SolidWorks零件比较的简单,同时一个组合件又是几个简单零件的组装,如果每个零件都出一张工程图,感觉比较的浪费。那么SolidWorks如何将不同的零件,同时放到一张工程图里面进行表达呢?答案是可以的

操作方法:

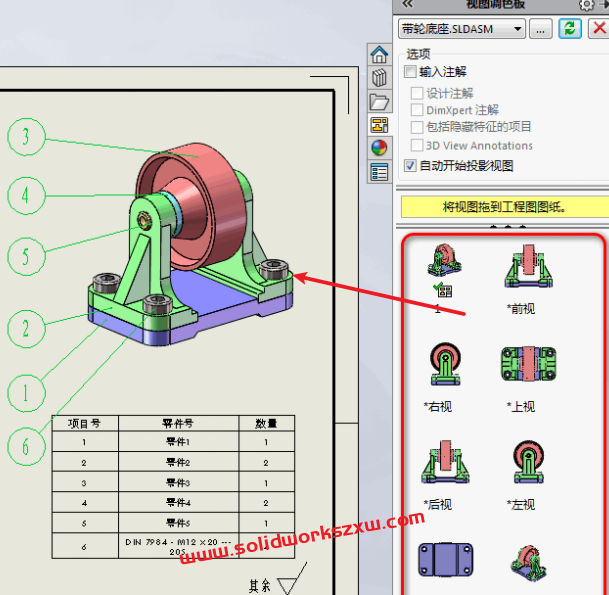

1、首先我们将一个零件进行工程图的绘制,正常情况,我们都是从右边拖进来,然后进行投影视图或者剖切等等。

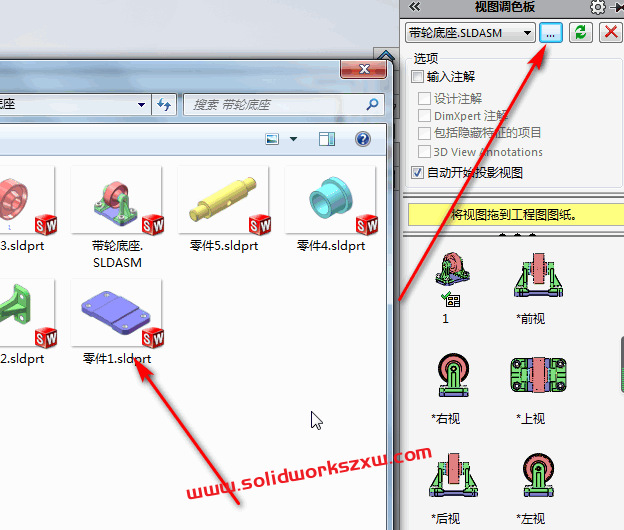

2、还是这张工程图,还是这个界面,我们点击视图调色板这里的三个点,进行加载别的零件。

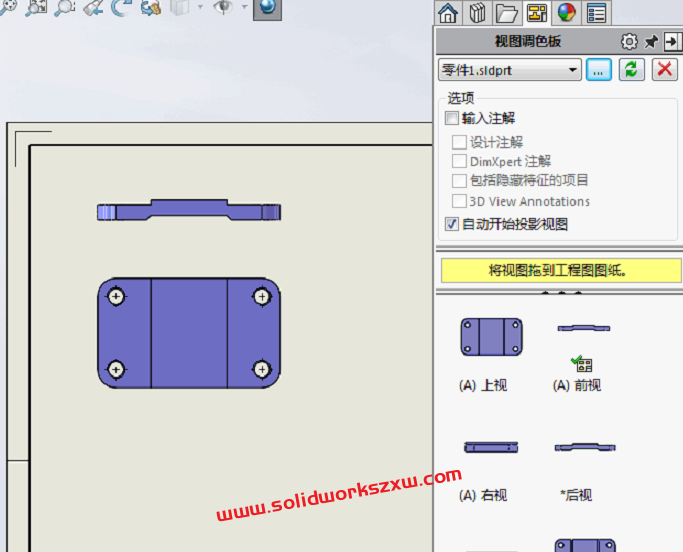

3、选择其中一个零件之后,我们发现下面就是这个零件的各个视图啦,拖进去就可以出图

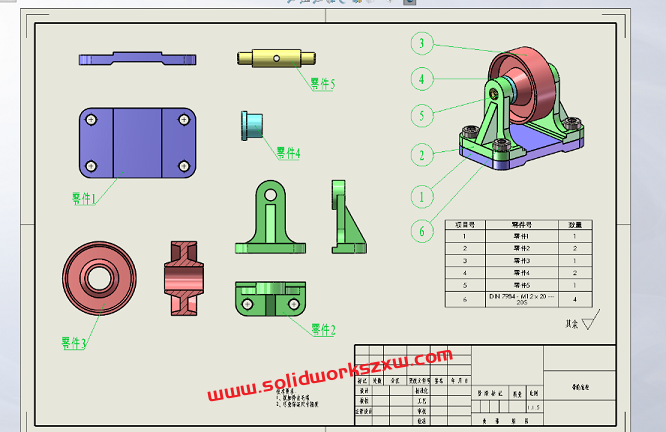

4、这样我们就可以一次加入其他零件的视图,整体出一张工程图即可表达所有的尺寸结构。

以上就是SolidWorks不同零件放在同一张工程图进行出图的方法和步骤,希望可以帮助到大家,感谢大家对SolidWorks自学网的支持。
