SolidWorks工程图标题栏文字如何居中?

  • SolidWorks实战技巧
  • 22年1月14日
  • 编辑
SW自学网SolidWorks自学达人

很多做SolidWorks工程图模板的设计师会发现这样一个问题,就是SolidWorks标题栏里面的文字不太好居中放置,尤其是表格比较密的情况下,鼠标拖动文字也不太好操作,那么SolidWorks标题栏文字如何居中放置呢?下面SolidWorks自学网给大家分享一个简单的方法,快速设定,不用鼠标来回调试位置。

操作方法:

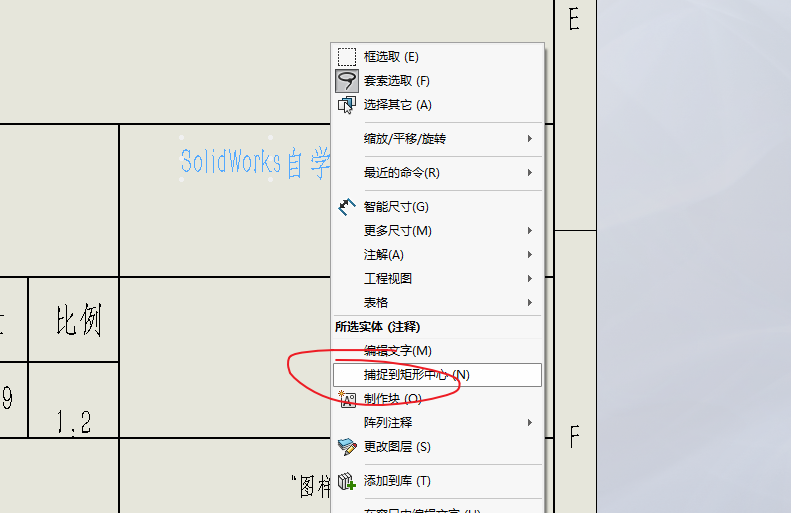

1、我们编辑SolidWorks图纸格式,写完注释链接完属性之后,我们右击文字,找到“捕捉到矩形中心”

SolidWorks工程图标题栏文字如何居中?

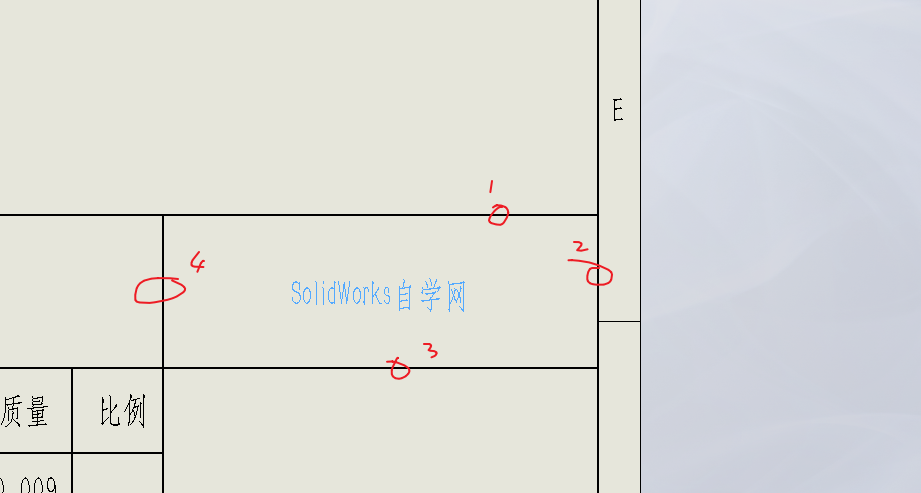

点击“捕捉到矩形中心”,这里还没有完,点击之后,我们要鼠标再去点选文字的四条边,这样软件才能识别矩形

SolidWorks工程图标题栏文字如何居中?

2、这样我们就完成了居中的定位,如上图所示,也有很多的solidworks设计师会发现偏下,这是因为字体的行高造成的,这种情况建议删掉注释,重新做

SolidWorks工程图标题栏文字如何居中?

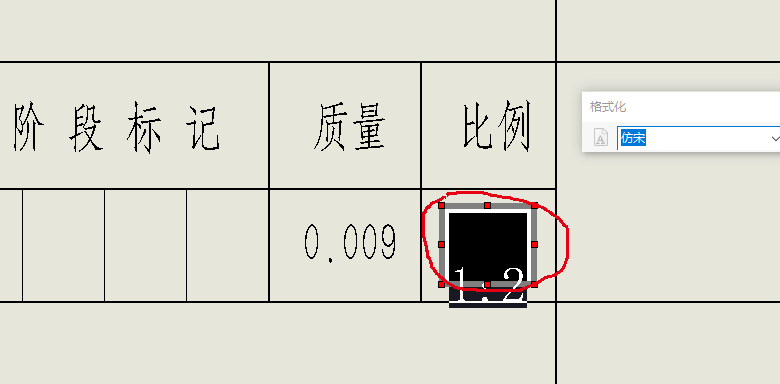

比如这个字体,我们看到框是在中间的,字偏下,因为行高造成,所以这种情况不是没有居中,建议删掉注释,重新做即可。

以上就是SolidWorks标题栏文字居中的方法步骤,希望可以帮助到大家,欢迎转发收藏备用奥。
