很多SolidWorks设计师可能对这个工程图的第一视角和第三视角概念不是很清晰，因为在国内我们一般用的都是第一视角作图，SolidWorks工程图默认也是第一视角。
那么什么是第一视角？什么是第三视角？两者有什么区别呢？

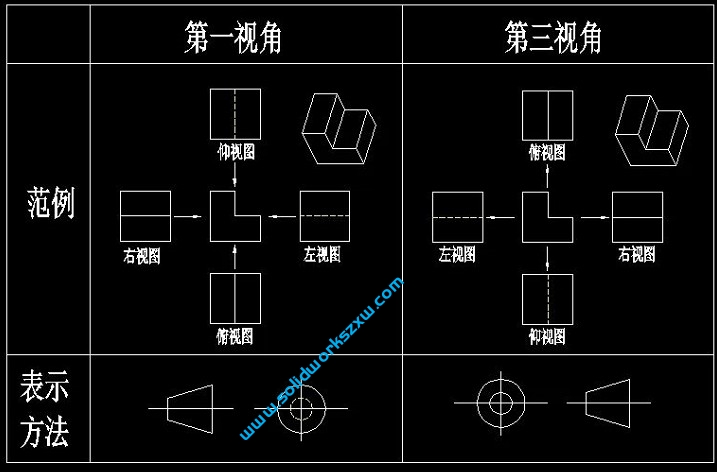

下面通过一张图就能很好的理解了
主要是视图放置位置：
第一角视图：左视图放右边，右视图放左边，上视图放下面，依此类推
第三角视图：左视图放左边，右视图放右边，上视图放上面，依此类推
那么SolidWorks工程图如何设置SolidWorks第一视角和第三视角呢？

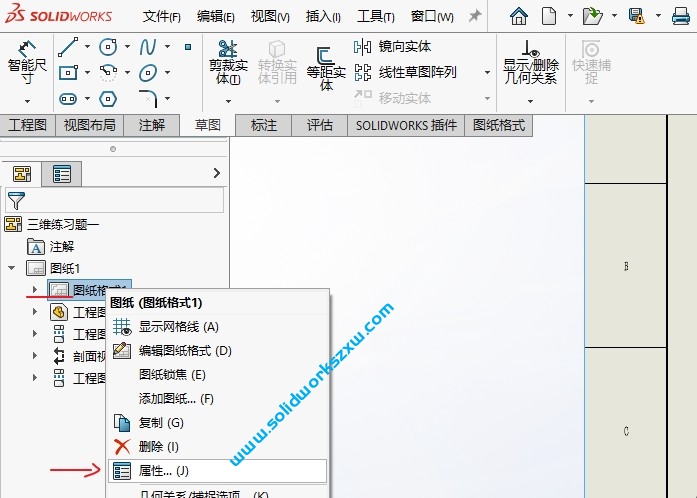

1、打开SolidWorks工程图，右击图纸格式，选择属性，如下图所示：

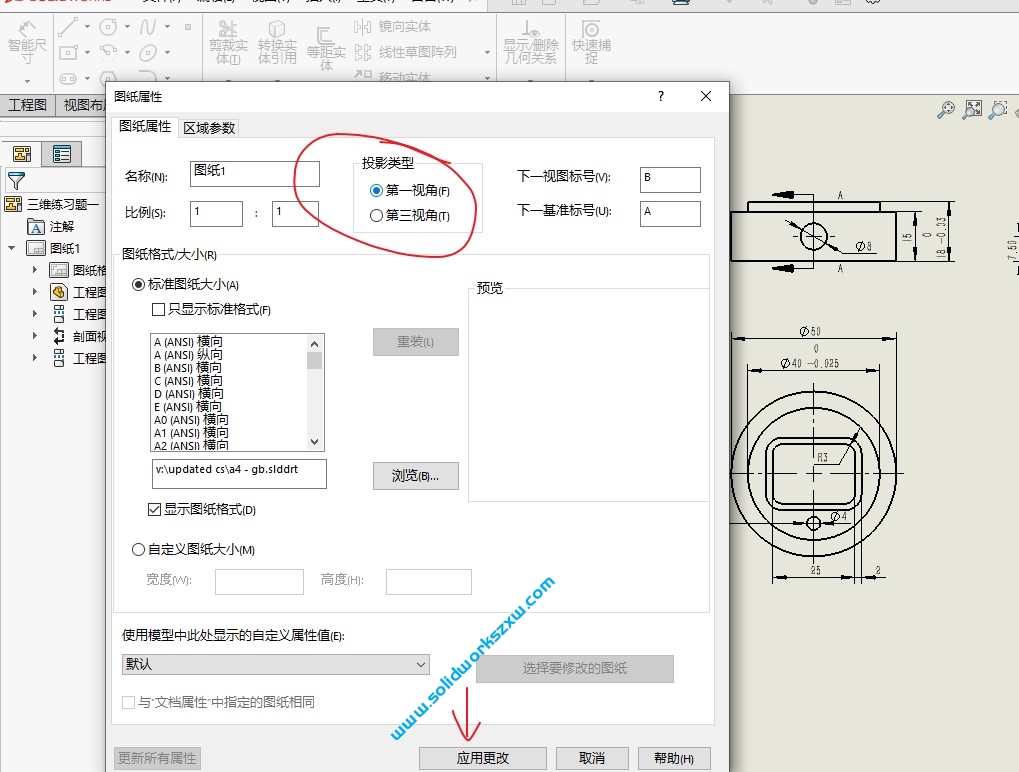

2、弹窗窗口，我们点选第一视角或者第三视角即可，点完记得确定应用更改（一般默认都是第一视角，如果想改第三视角，操作这一步即可。）
以上就是SolidWorks自学网整理的关于SolidWorks第一视角和第三视角的区别以及SolidWorks第一视角和第三视角的设置方法，希望可以帮助到大家。
