第五章:工程图模块的学习
工程图模块是SolidWorks设计的落地模块,为什么这么说,是因为我们设计的再好,只能存在于SolidWorks软件内,只有将三维模型转化为二维图纸,打印下发车间,才能算设计的完成,所以说只会画图的设计师是不合格的设计师,只有将三维想法转化为二维图纸,才能完成整个的设计的流程,这里说的二维图纸就是SolidWorks工程图,所以SolidWorks工程图模块的学习就非常的重要。
重要程度:☆☆☆☆☆
学习重点:标准三视图、剖视图(全剖、半剖)、截面图、轴测图等零件视图的表达生成,长度、角度、位置公差、粗糙度等尺寸的标注。

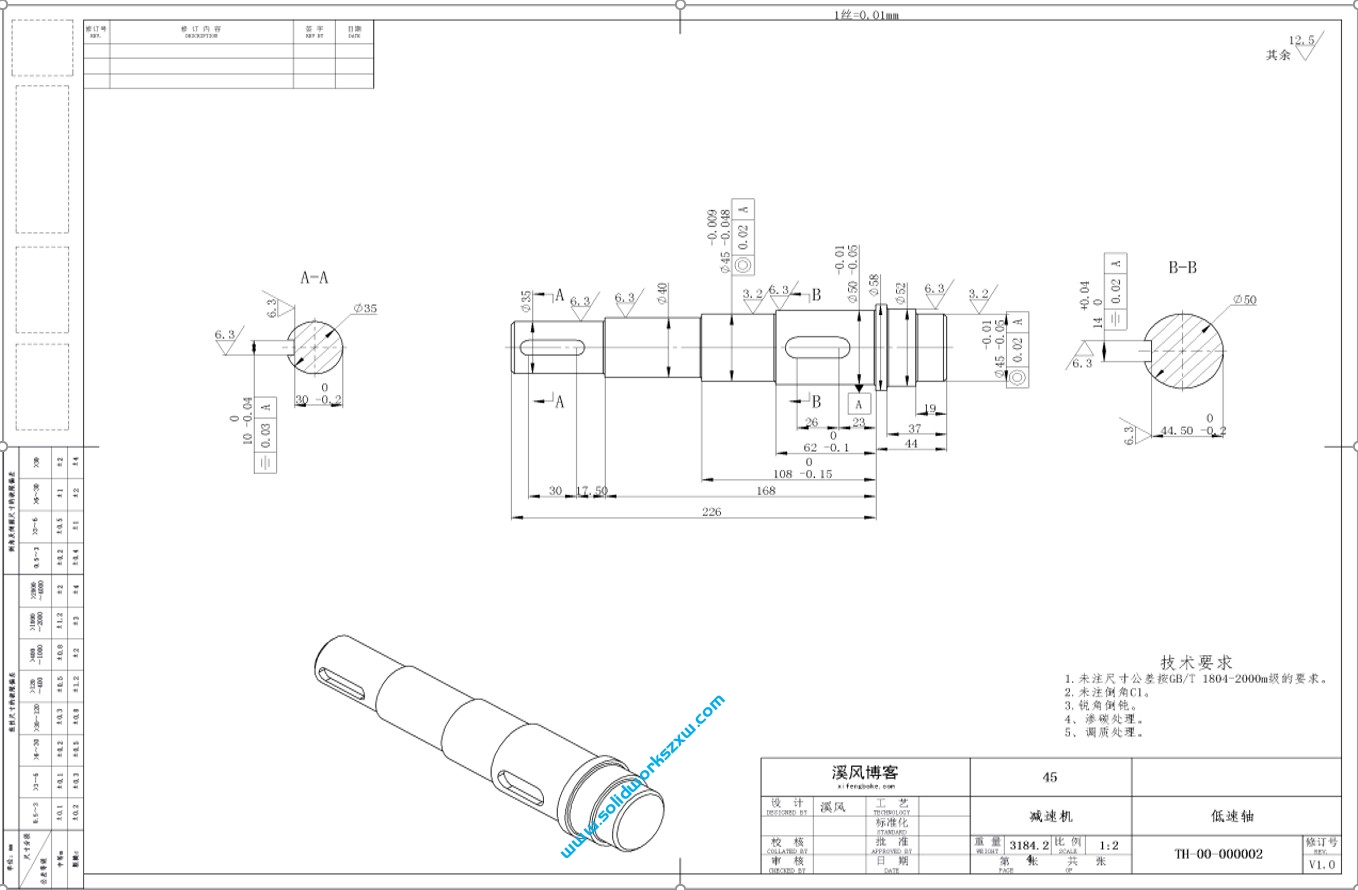

5.1图纸的必备要素
1、标题栏(写明零件的相关信息)
2、一组视图(主视图、左视图、俯视图、剖视图、向视图)
3、必要的尺寸(长度、角度、位置公差、粗糙度)
4、技术要求(写明零件的加工技术要求)
