SolidWorks工程图转CAD，为什么别人导出的图这么漂亮？秘密就在映射文件
很多设计工程师都有这样的经历：
SolidWorks里面画好的工程图：
✅ 标注清晰
✅ 图层规范
✅ 线型统一
但是导出DWG以后打开AutoCAD：
❌ 尺寸跑到一个图层
❌ 中心线和轮廓线混在一起
❌ 剖面线颜色不对
❌ 标注字体乱掉
❌ CAD工程师还要重新整理半天
那么问题到底出在哪里？
其实，SolidWorks转DWG时，有一个非常重要的功能：
DWG/DXF映射文件（DXF/DWG Mapping）
很多人用了几年SolidWorks，都不知道这个功能。
今天这篇文章，就带大家从零制作一个属于自己的DWG映射文件。
一、什么是SolidWorks DWG映射文件？
简单来说：
DWG映射文件就是告诉SolidWorks：导出CAD时，不同类型的工程图元素应该放到哪个CAD图层。
没有映射文件：
SolidWorks：
“这些线全部交给CAD默认处理。”
有映射文件：
SolidWorks：
“轮廓线放A层，中心线放B层，尺寸放C层。”
这就是专业公司的标准做法。
二、为什么机械公司一定要制作映射文件？
很多大型制造企业都有自己的CAD模板。
例如：机械设计部门规定：
0层 外轮廓线
1层 尺寸标注
2层 中心线
3层 虚线
4层 剖面线
5层 技术要求
如果SolidWorks工程师直接输出DWG：
CAD人员打开后还需要重新整理。
但是使用映射文件：
导出即符合企业标准。
效率提升非常明显。
三、SolidWorks导出dwg/dxf映射文件制作步骤

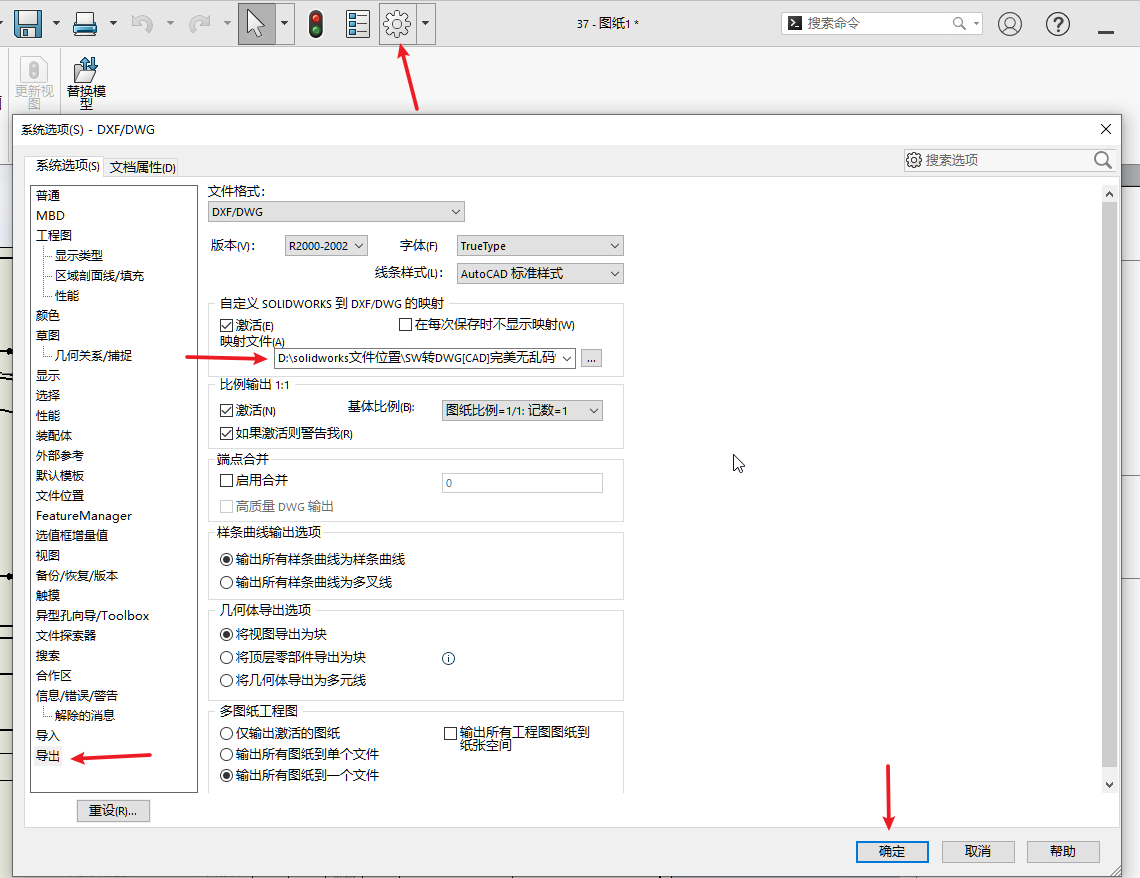

1、打开SolidWorks任意零件的工程图，找到系统选项-导出-dwg/dxf
①设置
②系统选项-导出
③选择DXF/DWG
④版本选择R2000-2002
⑤字体选择TrueType
⑥线条样式选择AutoCAD标准样式
⑦勾选激活，映射文件有就点击后面的三个点，设置，如果没有这里忽略，我们从零开始制作。
⑧勾选输入比例激活，基本比例：图纸比例
点击确定。

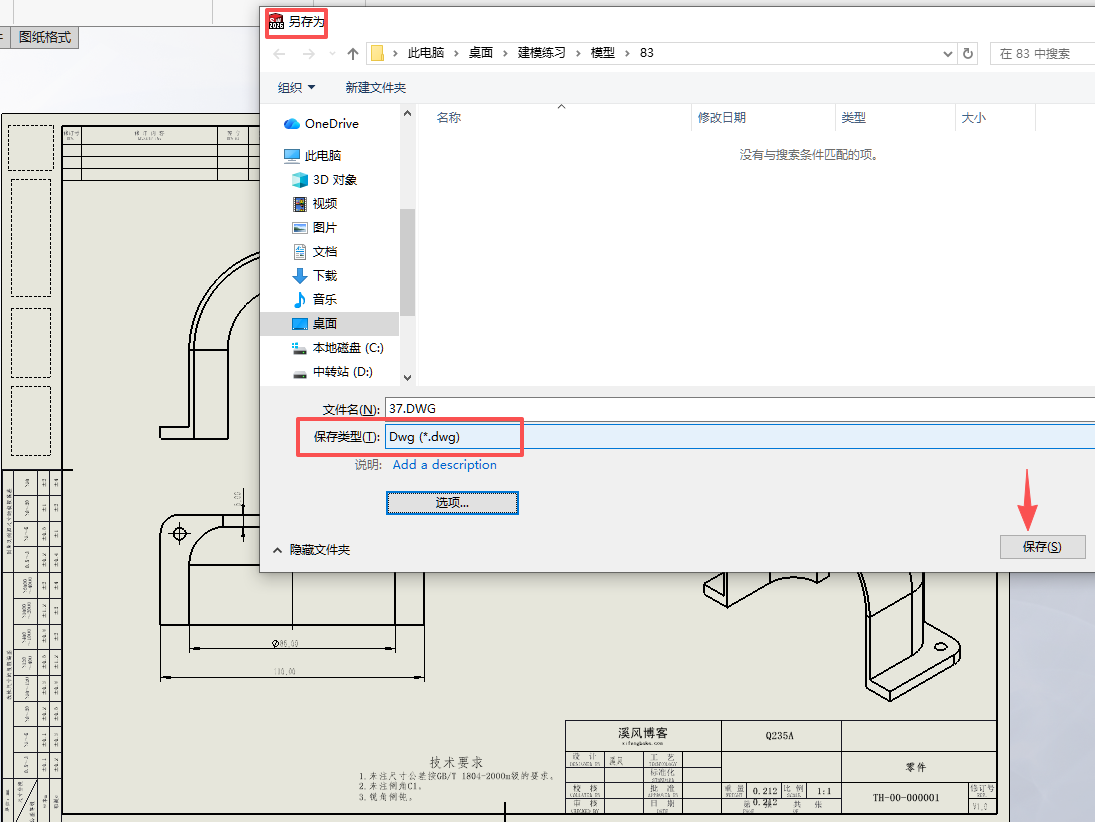

2、点击文件-另存为-选择dwg格式，点击保存

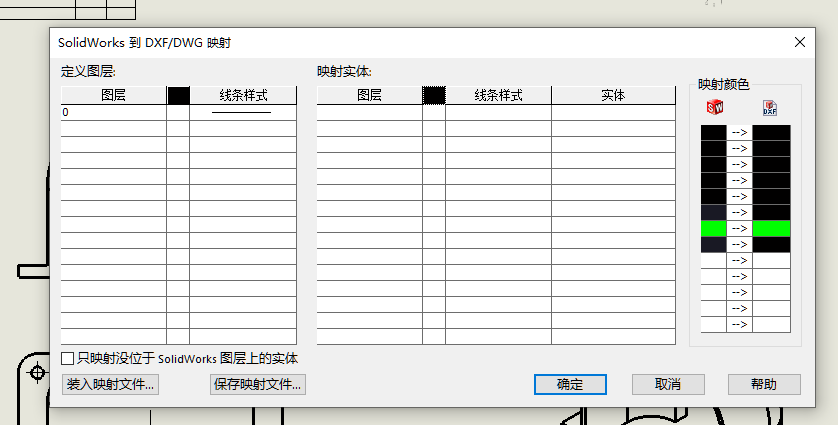

这时候会弹出映射界面，如下图所示
3、这一步是最重要的一步，我们需要匹配我们自己公司的cad图纸要求，完成SolidWorks工程图导DWG的映射。

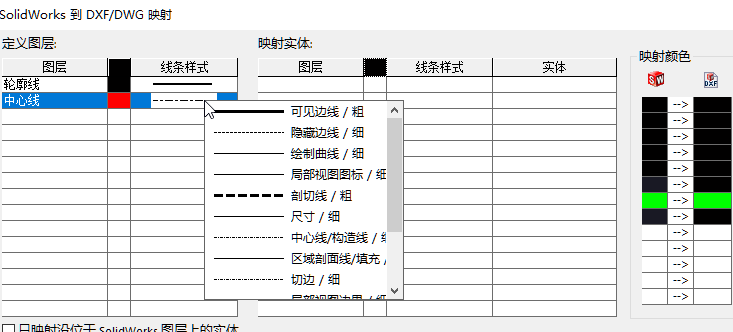

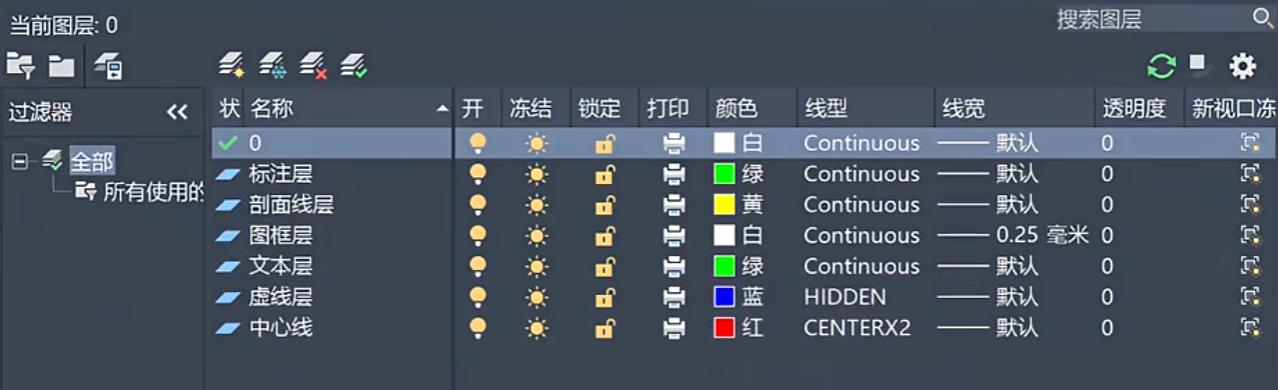

左侧定义图层是CAD里面的定义图层，比如你们CAD图纸里面是这样的
那么左侧可以一一添加

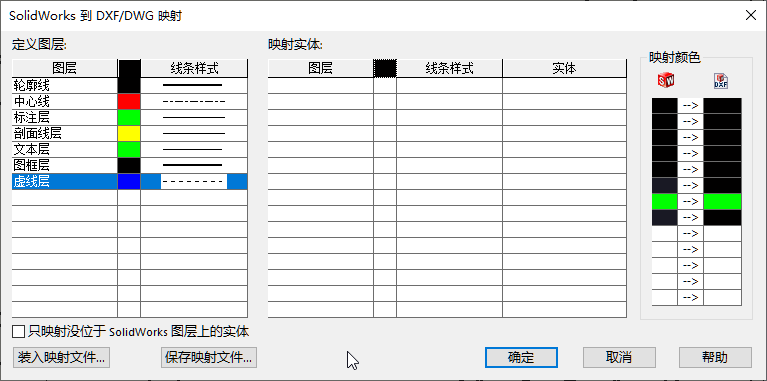

左侧添加完效果

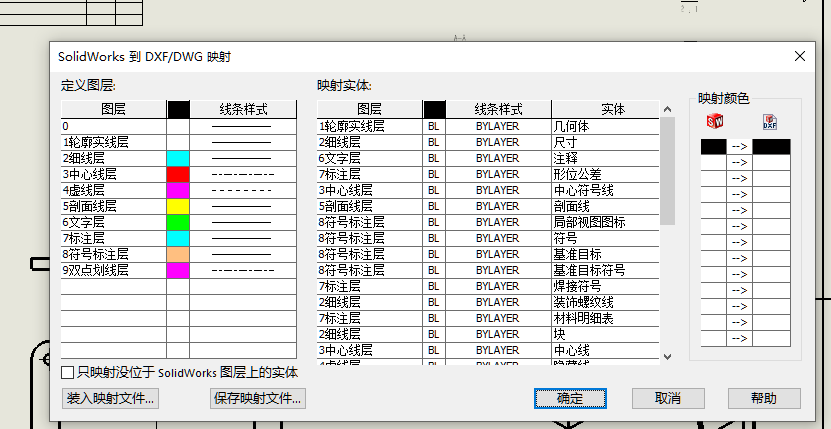

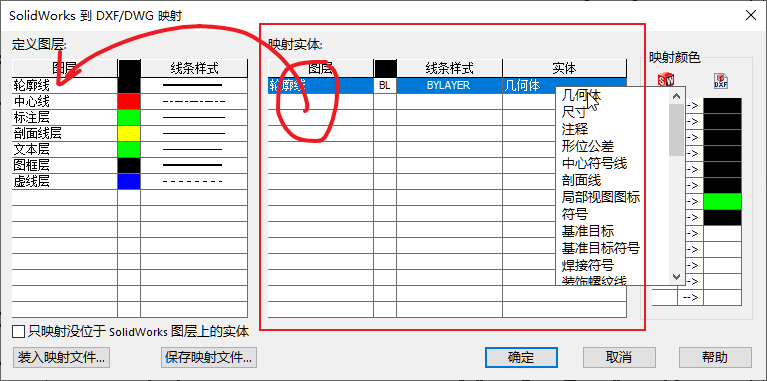

然后中间部分是映射实体，图层这一列，就是之前定义的图层，然后实体对应的就是SolidWorks工程图里面的实体，也就是把实体对应放到左侧设置的图层里面，实现映射。
我们依次添加SolidWorks实体和对应的图层即可，比如我们的SolidWorks实体包括：几何体、尺寸、注释、形位公差、剖面线、基准、中心线等等等。

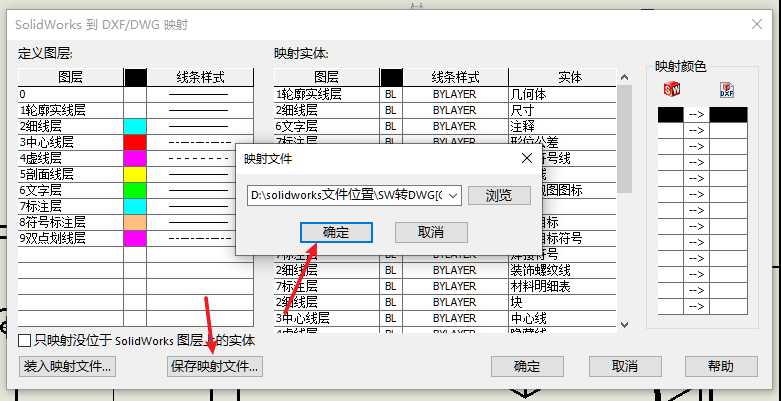

4、设置添加完以后，我们点击保存映射文件。将我们设置的东西保存一下，不用每次都设置了，保存到电脑某个位置存放起来。
5、我们得到了自己制作（或者下载的）映射文件以后，就可以再次设置一下我们的映射文件位置

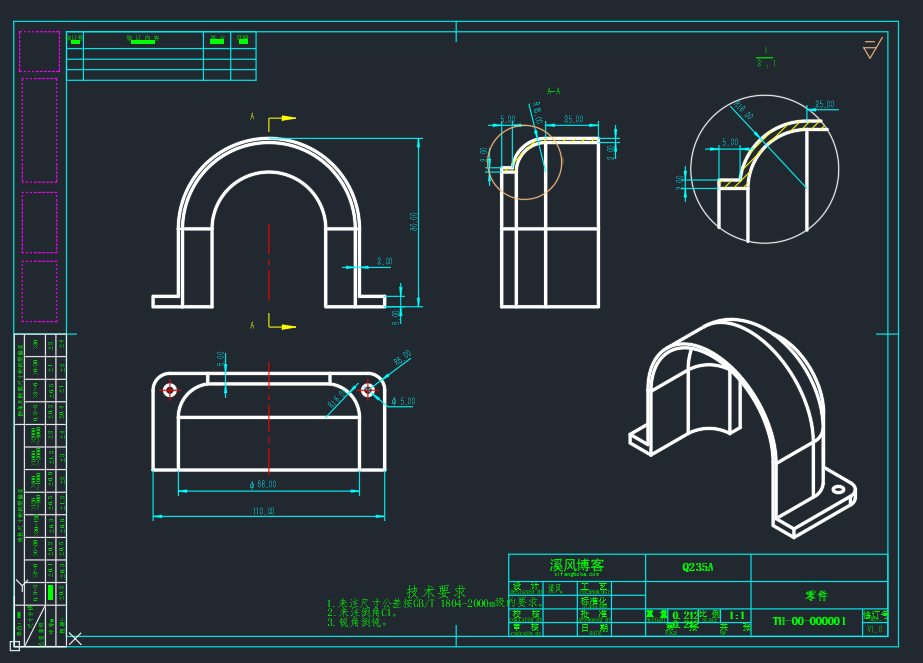

下次就可以直接按照这个规则进行映射了。完成效果
以上就是溪风关于SolidWorks工程图导出dwg格式图纸映射文件的制作方法，大家可以根据此方法制作属于自己的个性化的映射文件了。如果想省事，也可以直接下载溪风做好的映射文件，直接用，还可以在溪风的基础上进行修改（修改方法就是修改第3步的内容，然后保存映射文件成为自己的个性化映射文件即可）。
