SolidWorks能用坐标标注尺寸吗?怎么用?

很多设计师在标注很多孔的板的时候,习惯用坐标标注,方便孔的定位和尺寸的简洁,那么cad里面很好实现,SolidWorks能实现坐标标注尺寸吗?答案是可以的,下面sw自学网给大家分享SolidWorks坐标标注的实现方法。
SolidWorks坐标标注怎么实现?

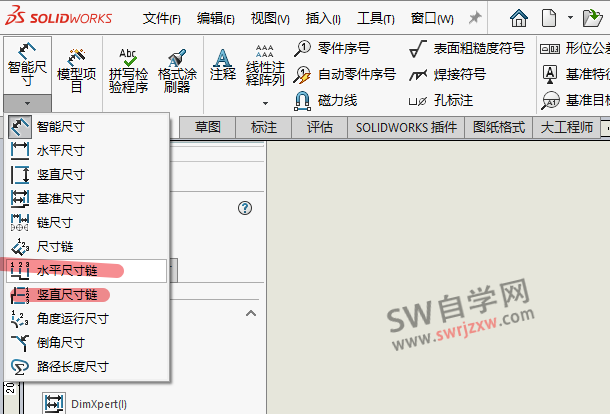

1、打开SolidWorks工程图,然后找到智能尺寸下面的水平尺寸链和竖直尺寸链,这个就是我们的坐标的横坐标和竖坐标

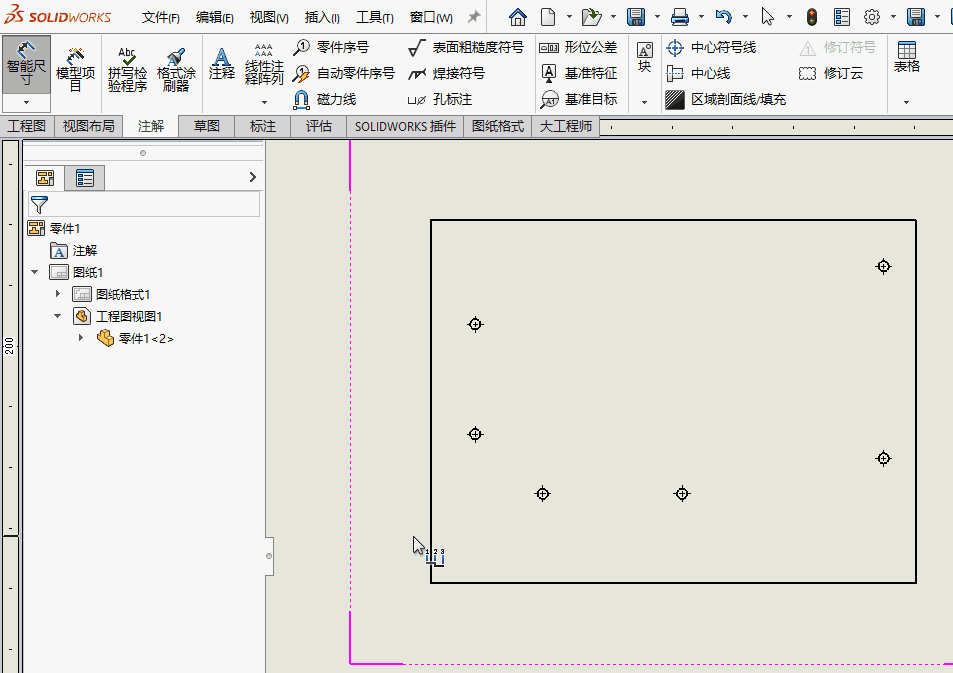

2、比如我们点击水平尺寸链,然后点击边线作为起始点0,然后再去点每个圆,来进行定位,如下图所示:

竖直尺寸链的标注方法一样,完成后的效果

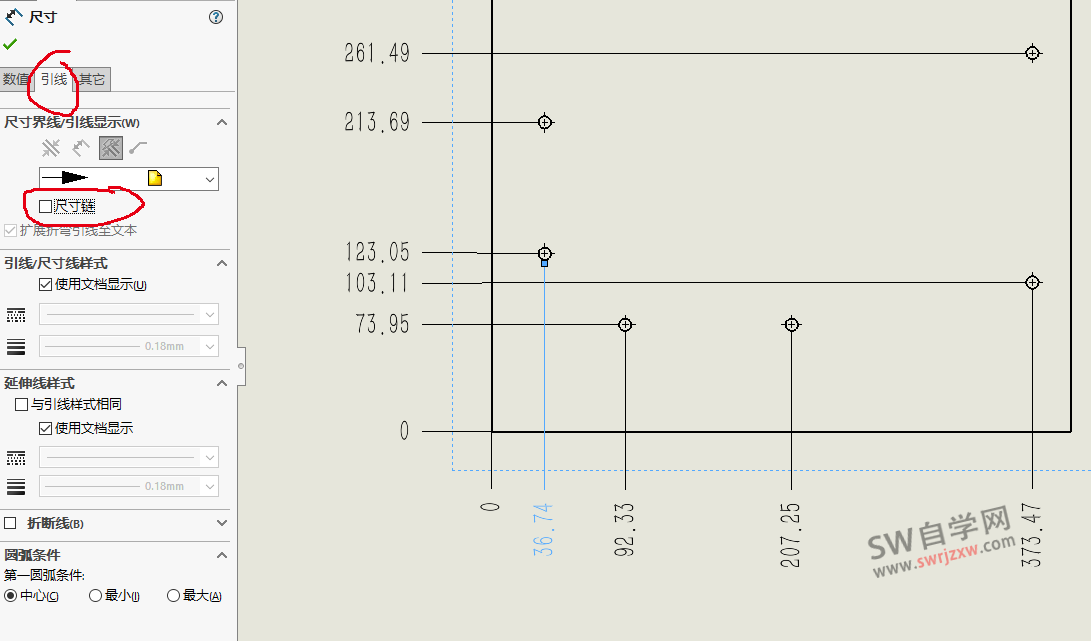

我们上面的标注出现了尺寸箭头,有些设计师不喜欢箭头,我们也可以直接设置引线,尺寸链,不要勾选的效果如下:

以上就是SolidWorks坐标尺寸标注的方法,非常的简单,大家可以转发收藏备用。
