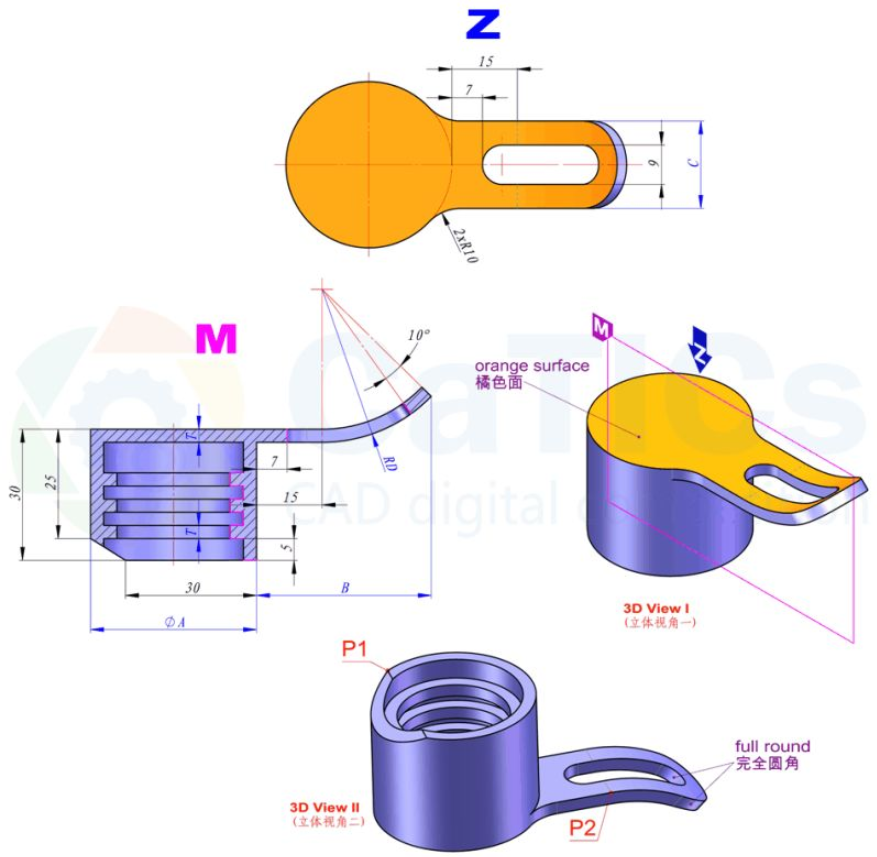

本题比较的简单,适合SolidWorks初学者学习锻炼,主要用到我们的SolidWorks旋转命令、SolidWorks拉伸命令、SolidWorks圆角命令等,综合命令练习。
【注意】其中对称,相切、阵列等几何关系。
【其他】同色短线长度相等,模型未注壁厚均为 T,仔细观察其形态。【参数】
A=38,B=40,C=20,D=35,T=3
体积:16232.98 0.5%误差
