SolidWorks设计树没有方程式怎么办?怎么快速调用方程式?

很多solidworks设计师都用过方程式功能,利用solidworks方程式可以实现尺寸的调用或者尺寸的计算等等给设计提供方便,但是solidworks安装完成以后,默认solidworks设计树没有方程式选项,那么我们如何调用solidworks方程式呢?方法有两个这里给大家分享一下。

方法一:

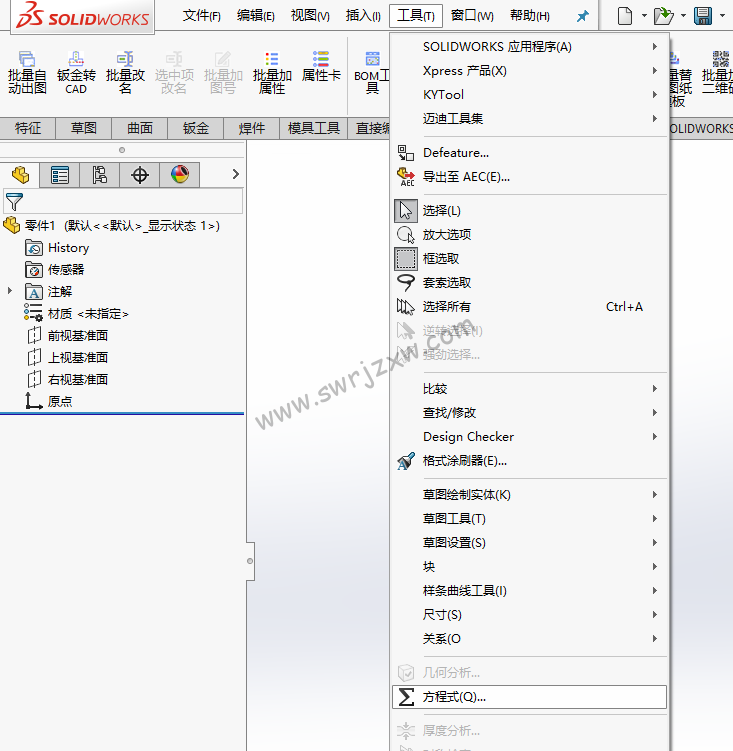

也就是solidworks方程式最常规的使用方法,就是在solidworks菜单-工具-方程式,进行调用。

SolidWorks设计树没有方程式怎么办?怎么快速调用方程式?

这种稍微麻烦一点,适合不经常使用solidworks方程式的朋友,如果经常使用solidworks方程式,推荐大家使用方法二,在设计树里面显示方程式,直接调用。

方法二:

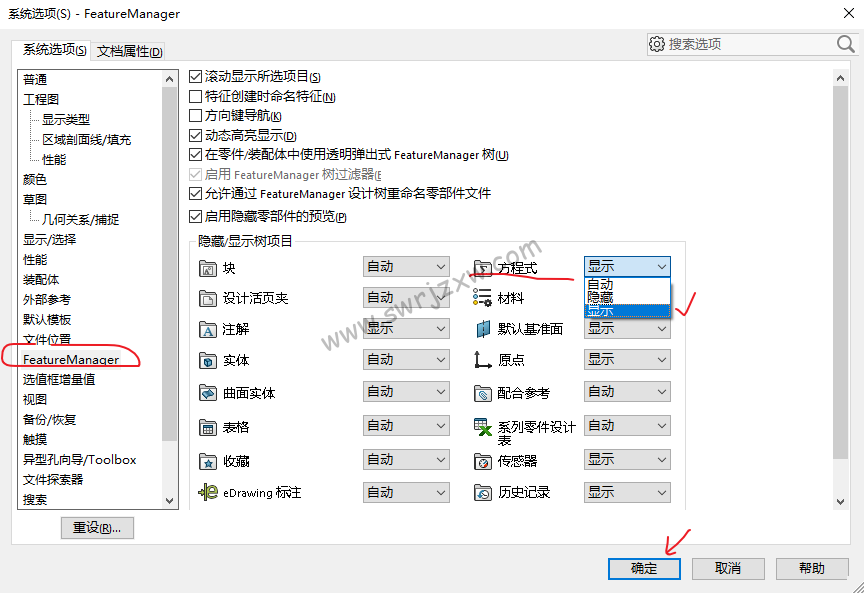

打开SolidWorks工具-选项-找到FeatureManager,方程式-显示,然后点击确定。

SolidWorks设计树没有方程式怎么办?怎么快速调用方程式?

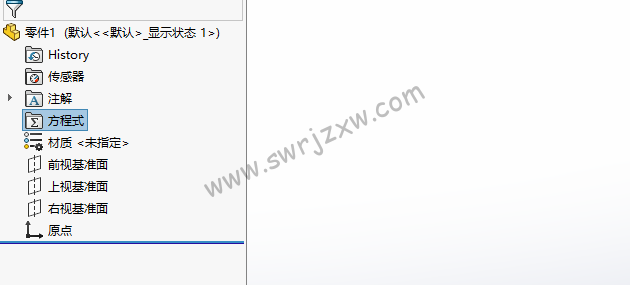

然后solidworks设计树就出现了方程式,右击管理方程式即可

SolidWorks设计树没有方程式怎么办?怎么快速调用方程式?

以上就是SolidWorks添加方程式到设计树的方法步骤,如果你经常使用方程式命令,不妨设置一下奥。
