SolidWorks钣金拆图视频教程·实战案例三:
拆图一般流程
stp图纸导入→工艺分析→分割→实体转钣金→展开下料导出

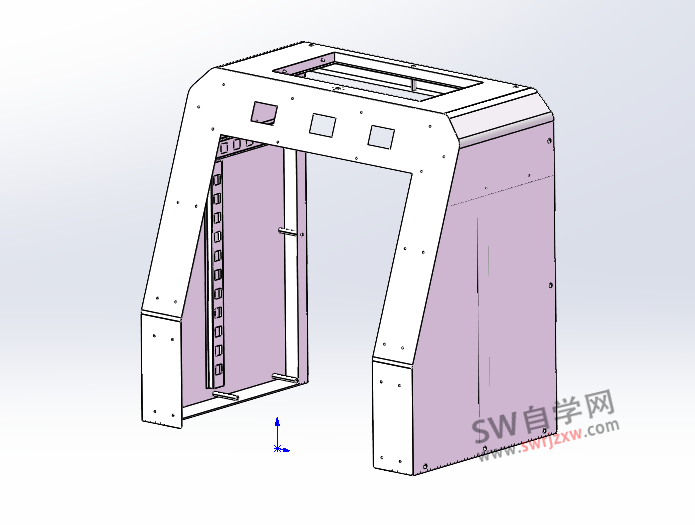

客户来图:这里呢还是一个stp钣金罩的图纸

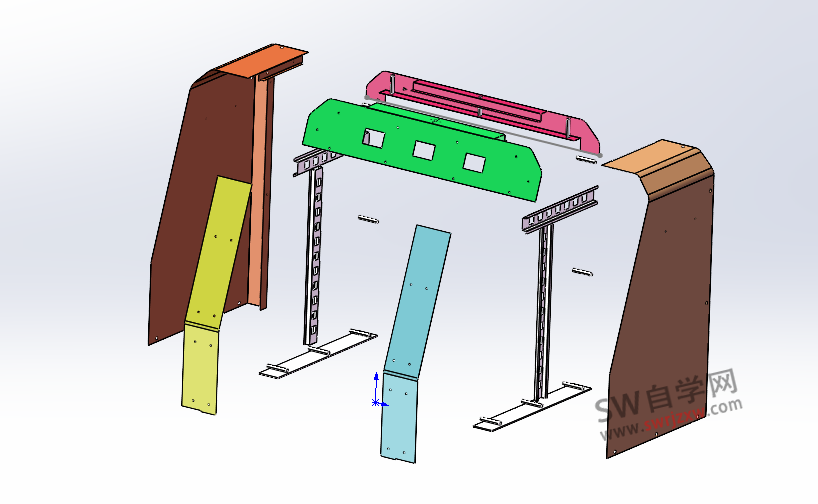

拆分后效果
拆分技巧:
拆分无非就两种方法,一种是分割命令,将实体进行分割成一个一个的折弯子件;还有一种就是拉伸切除,这种最简单最直接,通过草图拉伸切除缝隙,来切出一个一个的实体,然后我们进行实体转换钣金即可。
需要注意的是,如果模型有折弯圆角,我们需要将圆角删掉,利用删除面命令。
