SolidWorks俯视图反了不对是怎么回事?如何解决?

今天有SW自学网的粉丝问了一个比较奇怪的问题,就是SolidWorks工程图主视图是正常的,但是俯视图不对,好像是反的,想是向上看的图,如下图所示:

SolidWorks俯视图反了不对是怎么回事?如何解决?

其实这个问题很好解决,并不是SolidWorks软件出了BUG,这个与我们的画图习惯和投影原则有关系。

解决方法:

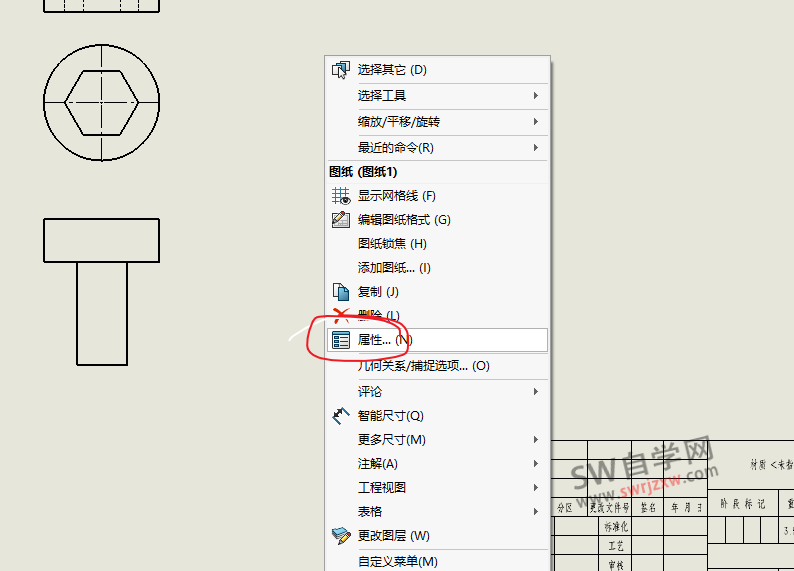

右击,点击底部的更多,找到图纸属性

SolidWorks俯视图反了不对是怎么回事?如何解决?

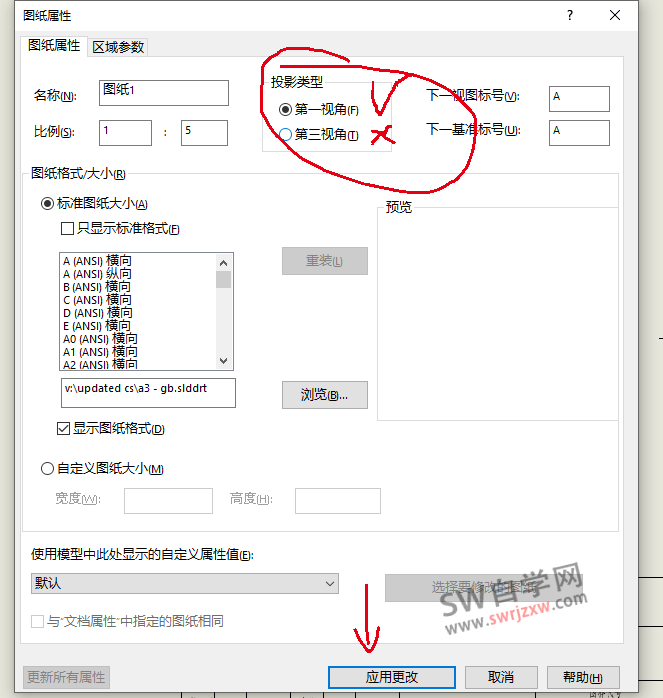

然后找到投影类型,选择第一视角(国人的绘图习惯就是第一视角,其他国家会选择第一或第三视角)

SolidWorks俯视图反了不对是怎么回事?如何解决?

然后点击应用更改。

这样我们就会发现SolidWorks俯视图反了的问题迎刃而解!

以上就是单个SolidWorks图纸俯视图反了的问题,如果你新建工程图,都是这个问题,那你就需要修改工程图模板的投影属性啦。

相关拓展:

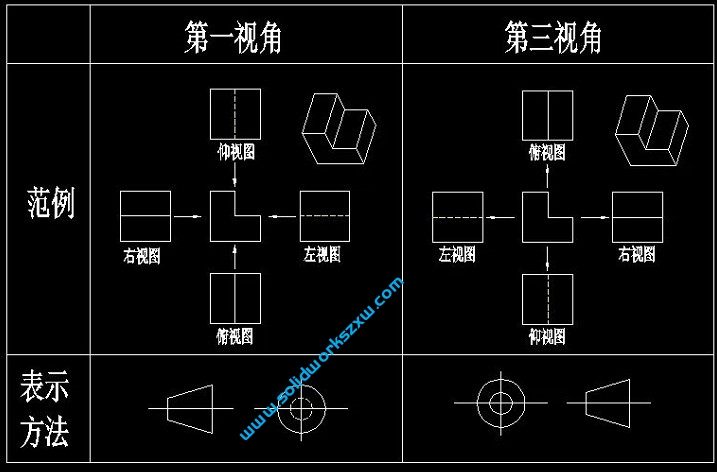

SolidWorks第一视角和第三视角的区别和设置方法
