SolidWorks工程图转pdf图纸手机打开乱码的解决方法

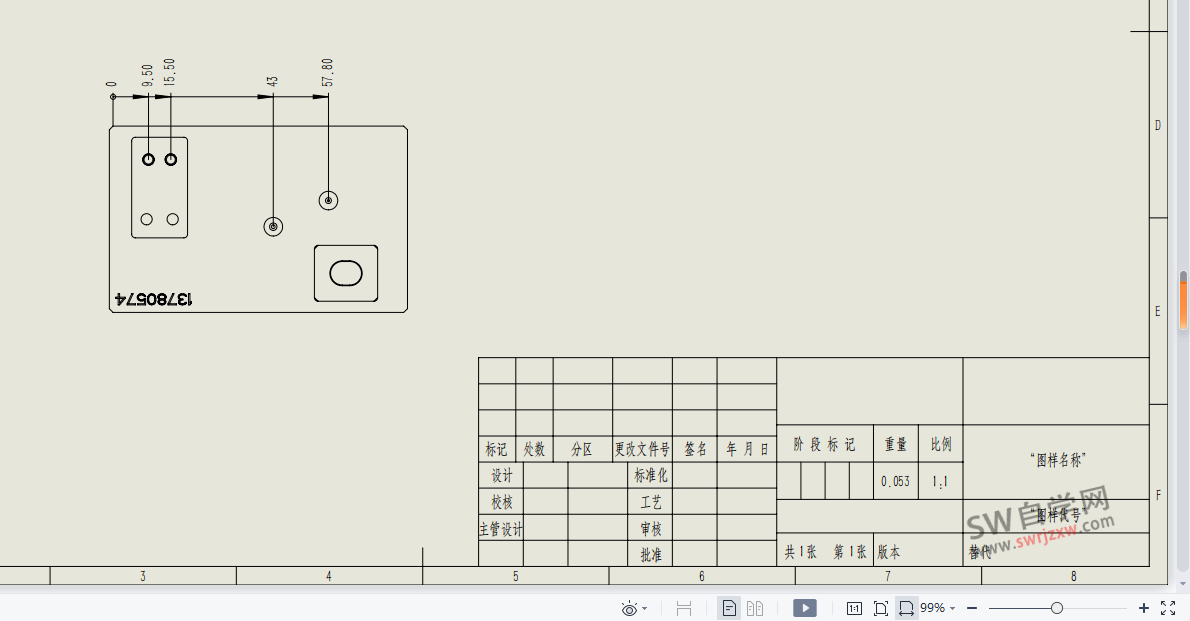

今天给SW自学网学员处理了一个问题,就是SolidWorks工程图转pdf图纸以后,电脑打开pdf图纸正常,但是手机打开却是乱码状态,如下图所示:

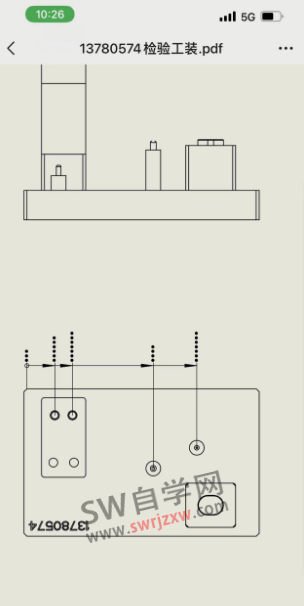

但是手机会有问题,我们把图纸放到微信发给客户或者同事自己打开都是乱码,如下图所示:

所以这个现象就比较的奇怪了,经过各方排查,终于找到了解决方法,那就是我们要把字体集成到图纸里面,不然手机的字体太少了会显示乱码。

解决方法:

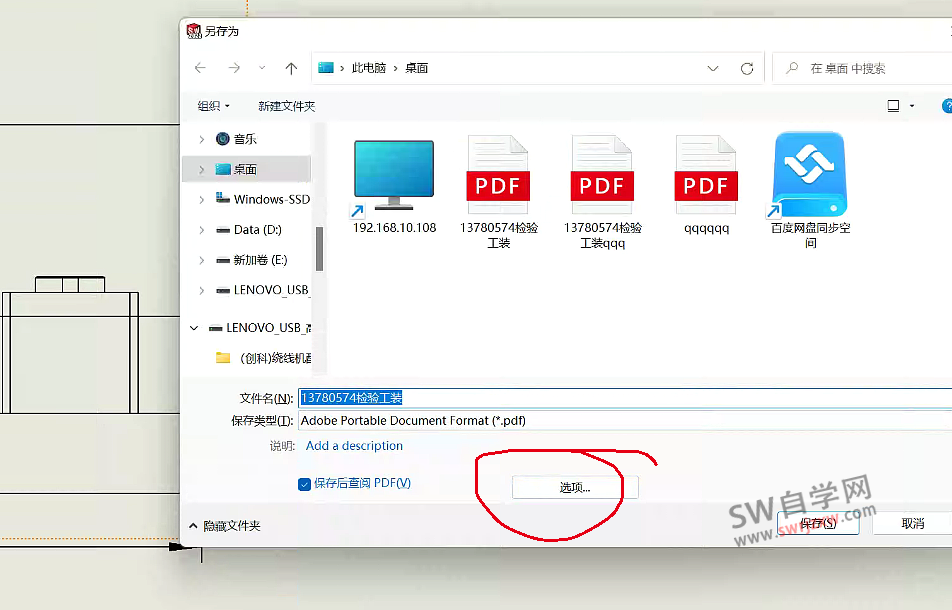

SolidWorks工程图另存pdf,点击选项

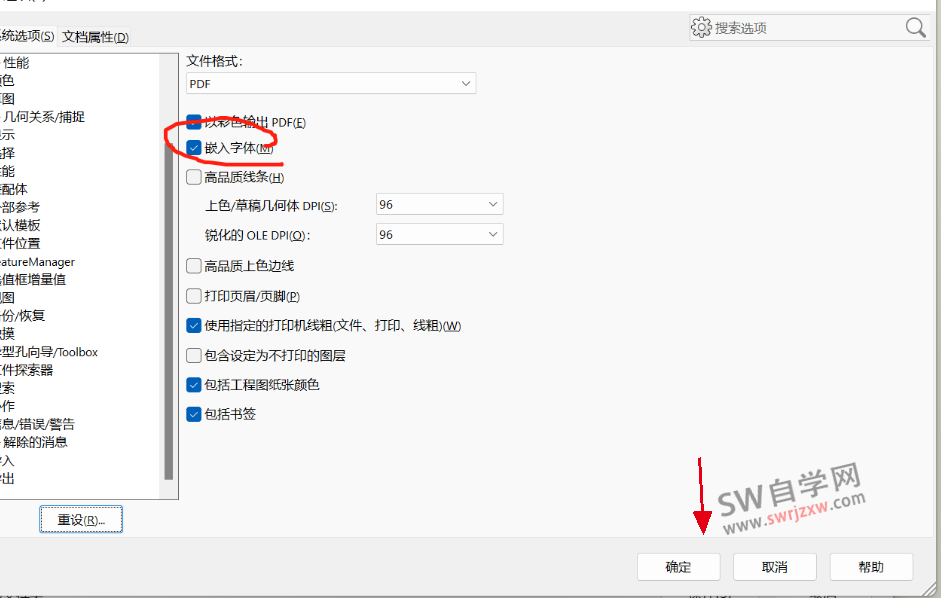

然后勾选嵌入字体

这样,我们的手机打开SolidWorks工程图pdf图纸,就可以顺利打开,并且没有乱码啦。

以上就是SolidWorks工程图转pdf,电脑打开正常,手机打开乱码的解决方法,赶紧转发收藏备用吧。

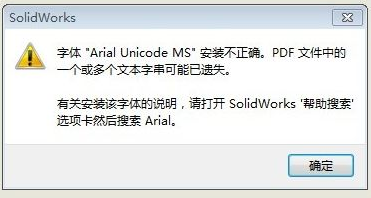

拓展:很多时候我们SolidWorks转pdf也会弹窗出错,或者电脑打开pdf图纸也会乱码,这就需要我们根据错误提示来解决

解决方法↓

SolidWorks导出PDF字体标注等乱码或者空白不显示怎么办?
