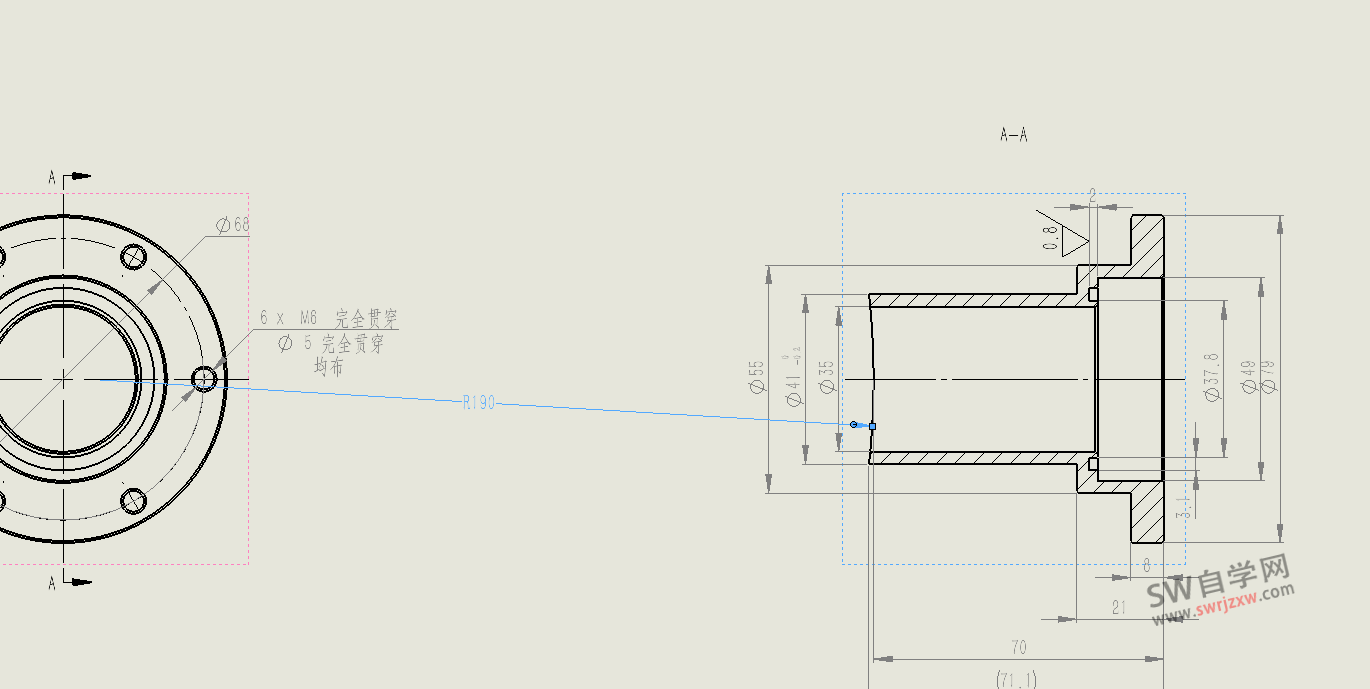

SolidWorks工程图大圆弧标注半径的时候往往会很大很难看，如下图所示：R190,这个半径标注太大了，非常的难看，非常的不标准，那么怎么办呢？
SolidWorks提供了一个很好的办法，就是SolidWorks尺寸线打折，这样他就没那么长了，如下图所示：
是不是一下子审美就提高了，还可以在提高一点，就是这里尺寸会显示四个点，这四个点的位置其实我们可以调节，调一调达到我们审美的制高点即可。
拓展：

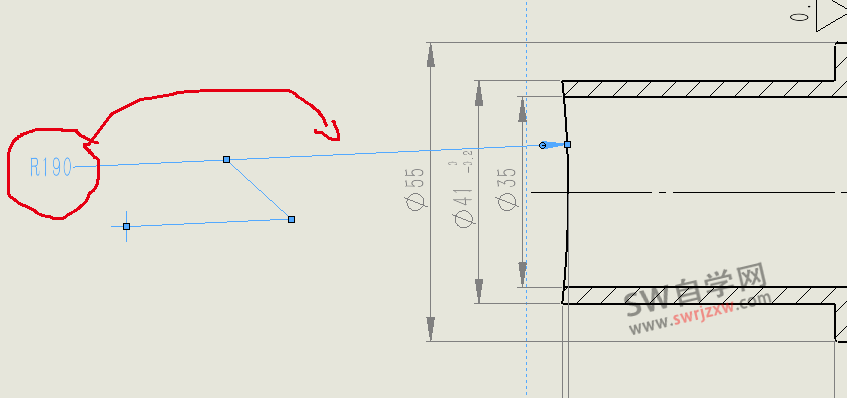

但是有学员咨询sw自学网一个问题，就是他的SolidWorks尺寸打折线不能调这里的点，如下图所示：190始终离箭头很远的位置，怎么调鼠标松开都会回去

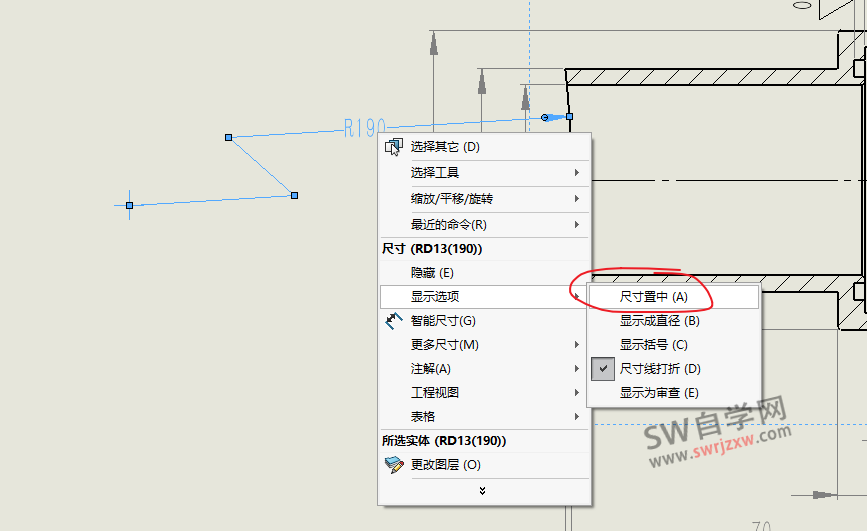

解决方法：经过老师的排查，找到了问题点，我们鼠标右击尺寸，找到显示选项，一定不要勾选尺寸置中
这下明白了吧，以上就是SolidWorks尺寸打折的使用方法和问题点，希望可以帮助到大家，感谢大家对SW自学网的支持，欢迎转发朋友圈收藏备用。
