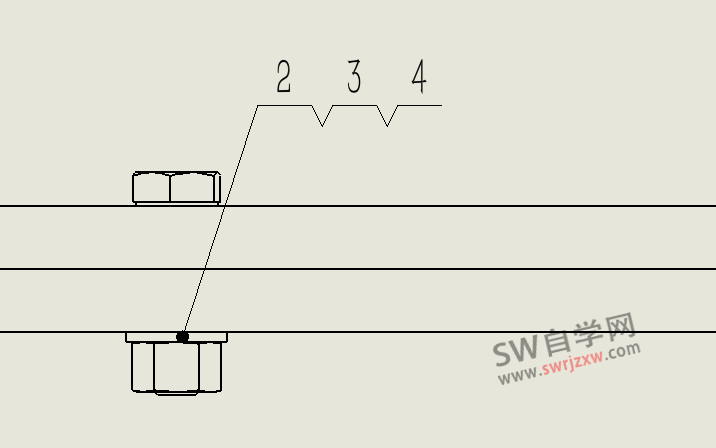

昨天有SW自学网粉丝咨询一个SolidWorks工程图的问题,就是SolidWorks工程图零件成组标注,比如螺栓螺母垫片放一起,比较好看专业,如下图所示:
操作方法:

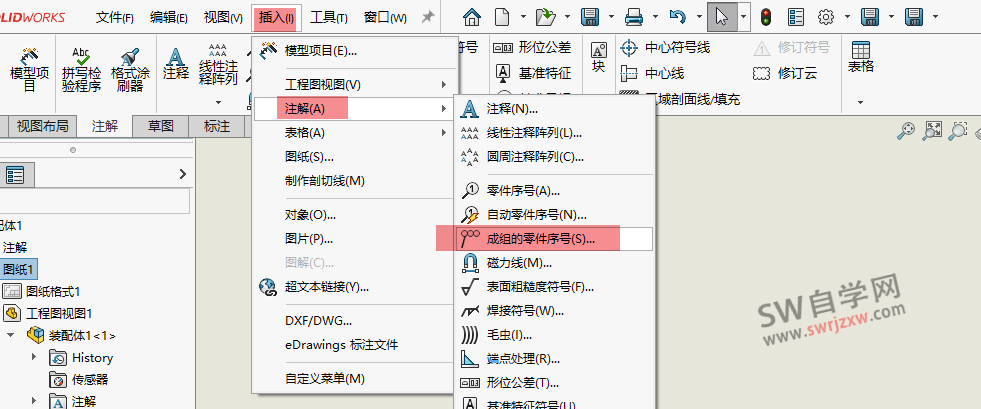

1、直接找到SolidWorks菜单-插入-注解-成组的零件序号

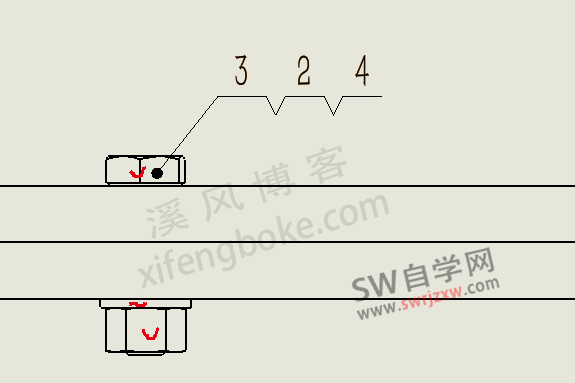

2、然后我们连续点击几个零件(组成一个组来显示序号),选完之后,我们稍微调调序号的位置即可

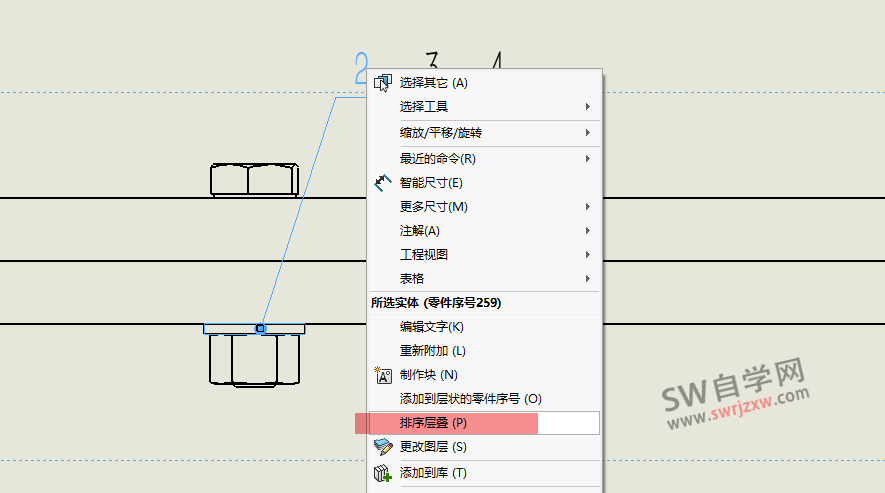

3、我们看到顺序不太满意,我们可以调节顺序。鼠标右击序号,找到排序层叠,选择。
这样就会数字大小排序啦。
以上就是SolidWorks成组零件的序号添加方法,希望可以帮助到大家,欢迎转发收藏备用。
