SolidWorks钣金折弯边角的这种余料怎么去掉?方法简单

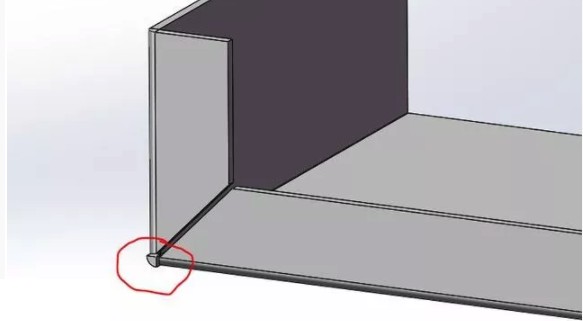

很多SolidWorks设计师,在用SolidWorks钣金模板设计钣金件的时候会出现边角处出现余料的情况,如下图所示:

SolidWorks钣金折弯边角的这种余料怎么去掉?方法简单

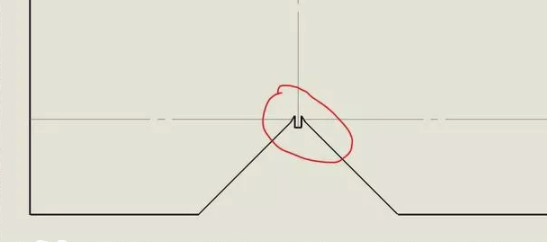

这个情况如果展开下料,就更加明显了

SolidWorks钣金折弯边角的这种余料怎么去掉?方法简单

那么这一块如何在SolidWorks里面直接去掉呢?下面给出操作策略。

方法一:

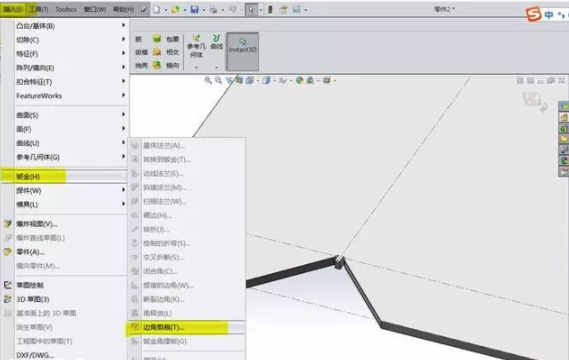

点击软件顶部的菜单-插入–钣金-边角裁剪

SolidWorks钣金折弯边角的这种余料怎么去掉?方法简单

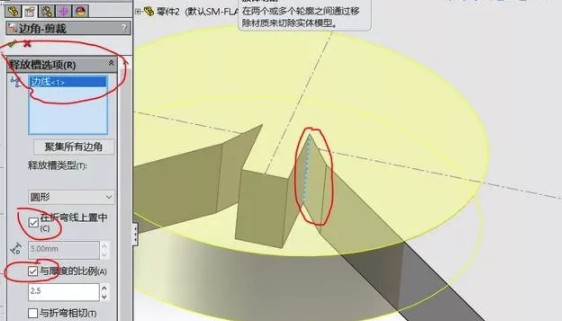

然后在对话框中按提示选择一条边线

SolidWorks钣金折弯边角的这种余料怎么去掉?方法简单

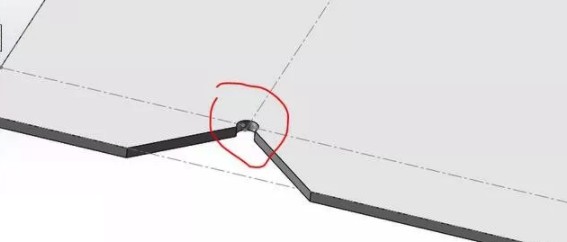

参数里面选中在折弯线上置中,选中与厚度的比例,修改比例为1,然后看展开的效果,明显好了很多,更符合钣金下料折弯工艺

SolidWorks钣金折弯边角的这种余料怎么去掉?方法简单

方法二:推荐

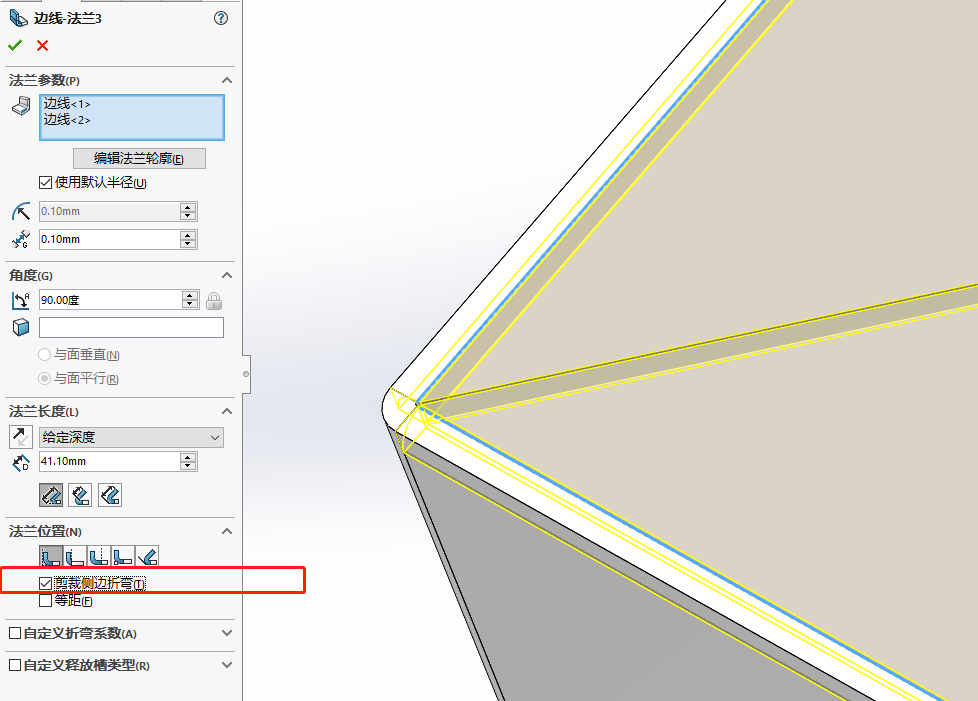

这种比较的简单了,利用SolidWorks软件特征就可以实现,我们修改这个边线法兰,参数里面我们需要勾选【剪裁侧边折弯】

SolidWorks钣金折弯边角的这种余料怎么去掉?方法简单

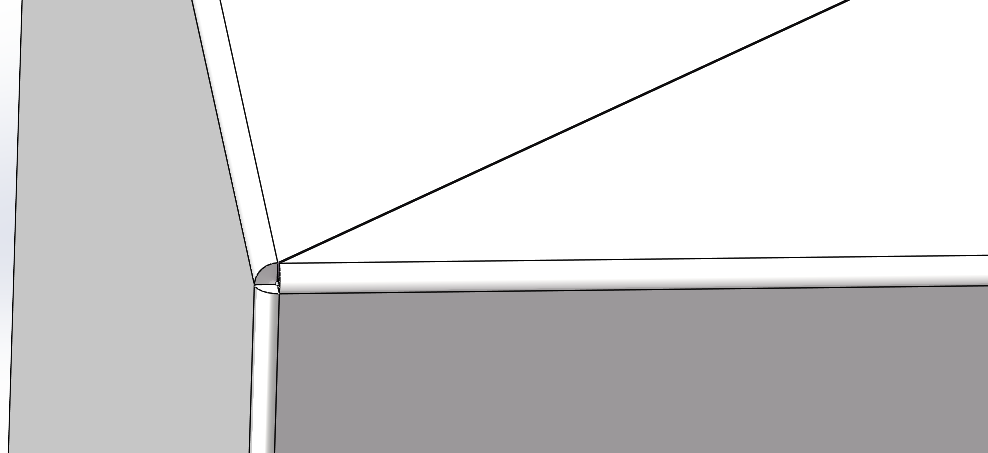

完成后的效果

SolidWorks钣金折弯边角的这种余料怎么去掉?方法简单

一样可以完美的解决这个多出余料的问题,你更喜欢哪一种呢?
