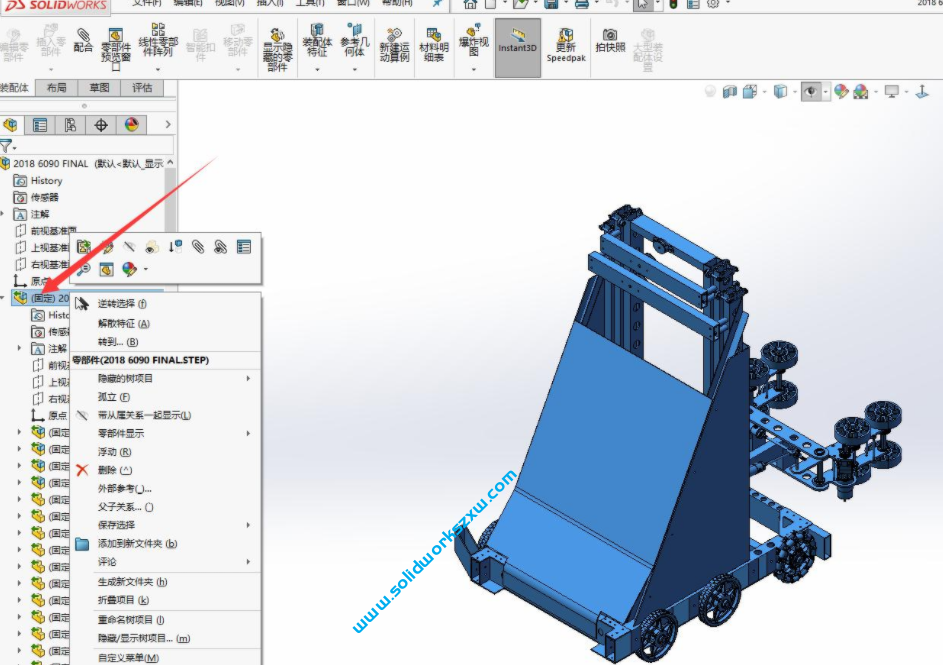

今天看到这样一个问题,就是我们打开客户发过来的stp图纸模型,打开一看也挺正常的,就是我们常规保存一下,没有出现里面的零件,这对我们拆图和出图造成了困扰,界面如下图所示:
这里面设计树上零件前面都是固定,不能保存零部件出来,应该如何处理呢?下面给出两种解决方法
第一种:

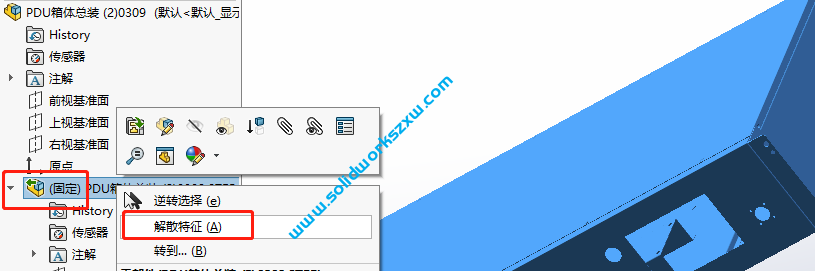

这个问题一般出现在SolidWorks高版本里面,应为功能的增加,所以界面会和低版本的打开效果不一样,我们这里如果单独保存这个装配体,就可以看上图所指示的箭头,鼠标右击-解散特征
在最大的总装上面,解散特征,下面的零件就可以都能单独保存出来了。
第二种:
如果我们经常打开这种stp文件,上面的步骤就比较的麻烦一点点,这里我们可以通过设置搞定一切stp文件,步骤如下:

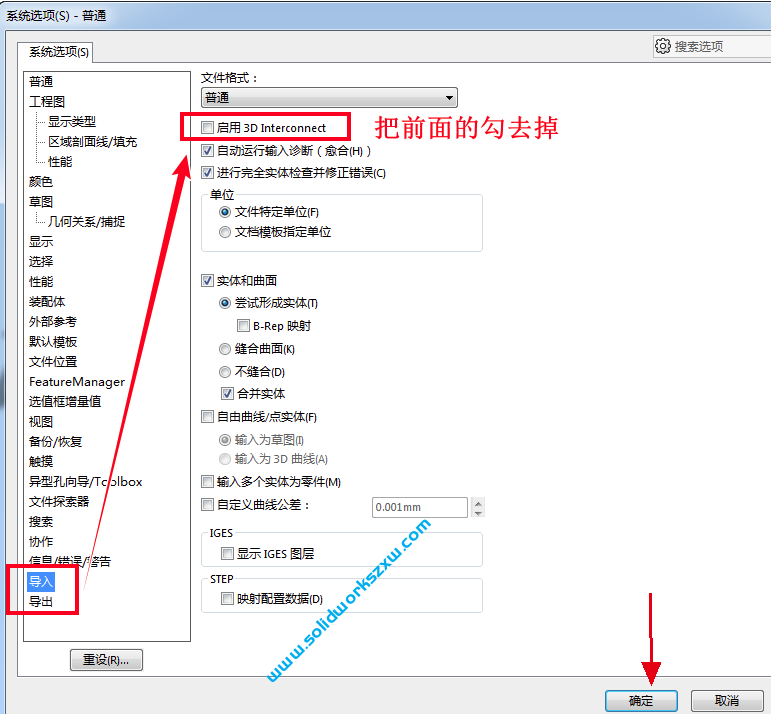

打开SolidWorks菜单-工具-选项。
在系统选项的【导入】中取消选中启用3D interconnect
点击确定,重启SolidWorks软件,再重新打开STP模型,就可以直接解锁“固定”啦。
拓展:
这里的固定是什么意思呢?上面还带一个向右的绿色箭头,啥意思呢?其实这个功能就比较的高级了,他表示,我们修改原模型,stp模型会跟着变,达到实时的更新效果,而不带固定的时候,我们修改原模型,stp不会跟着变化,需要我们重新另存stp才可以奥。
