SolidWorks钣金设计师都知道,我们做完SolidWorks钣金三维图之后,我们需要文件导出dwg钣金展开下料图,然后进行激光下料,然后转车间进行折弯。所以SolidWorks导出钣金展开下料图dwg是必须要执行的步骤,如果我们每次都要右击导出选参数保存dwg会比较麻烦,现在通过下面这个SolidWorks钣金批量转CAD-dwg宏就比较轻松啦。
这个宏的界面非常的直观,打开SolidWorks钣金模型之后,运行该宏,会弹出下面的窗口:
这个窗口比较的直观,钣金件转展开图,点击钣金转展开图-当前目录,则会把当前目录的所有钣金件进行导出dwg展开图的操作,如果你还想导出别的文件夹的cad展开图,我们可以点击上面的浏览路径,找到文件夹之后,我们在点击当前目录,就又可以批量转我们刚才找的文件夹的所有钣金图。
展开会在当前目录里面新建一个展开图文件夹
展开效果举例:
并且该宏还增加了工程图批量导出pdf、dwg的功能,简直是想设计师之所想,非常不错的宏,推荐下载尝鲜。
SolidWorks宏的调用方法:
重要提醒:
有同学发现导出的CAD展开图尺寸变成了2倍或者0.5倍,其实这个线条是准确的,只是我们CAD的标注比例因子的问题,所以我们要修改CAD标注的比例因子就会是对的了

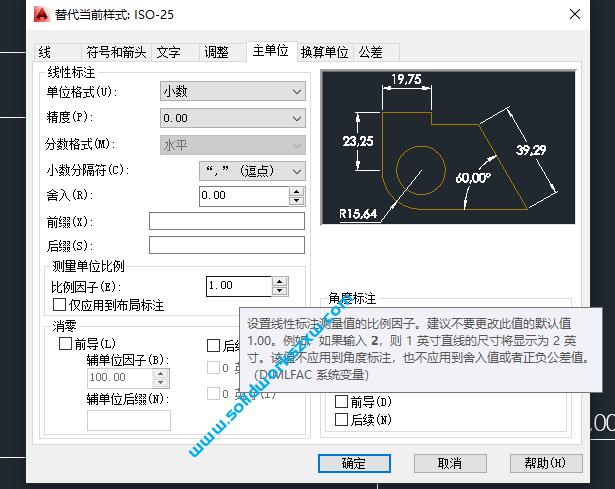

可以在格式-标注样式-修改-主单位 下面的比例因子调成1,这样你去重新标注出来的数字就是1:1实际的尺寸啦。
如果你不喜欢标注CAD,这个提醒可以忽略。
