SolidWorks草图练习题之catics2D01_01

SolidWorks草图是SolidWorks非常重要的模块,几乎所有的模型都是草图开始的,所以SolidWorks设计师一定要做好SolidWorks草图的训练!

本题取自catics2D01_01,具有一定代表性

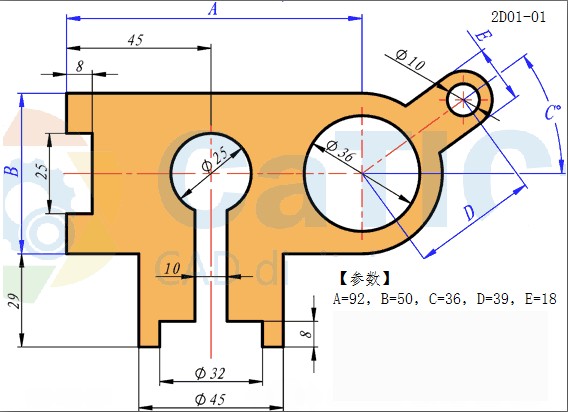

题目:请参照图绘制图形,注意其中的同心、对称等几何关系。参数:A=92, B=50 , C=36, D=39 ,E=18

SolidWorks草图练习题之catics2D01_01

SolidWorks自学网温馨提示:

难度系数:☆

本题主要用到SolidWorks直线、圆、倒角、圆弧、中心线、镜像、智能标注等命令
