SolidWorks草图练习题之catics2D0302

SolidWorks草图是SolidWorks非常重要的模块,几乎所有的模型都是草图开始的,所以SolidWorks设计师一定要做好SolidWorks草图的训练!

本题取自catics2D03_02,具有一定代表性

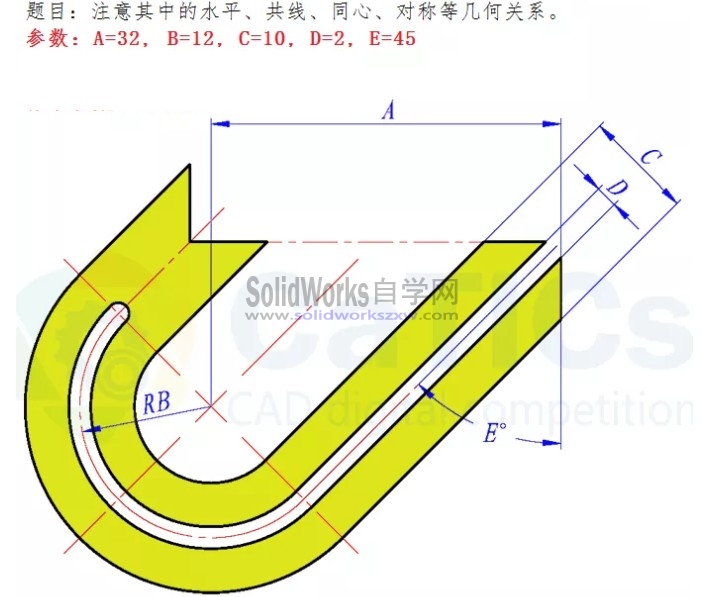

题目:请参照图绘制图形,注意其中的水平、共线、同心、对称等几何关系。参数:A=32, B=12, C=10, D=2, E=45

SolidWorks草图练习题之catics2D0302

SolidWorks自学网温馨提示:

难度系数:☆☆

本题主要用到SolidWorks直线、倒角、圆弧、镜像、中心线、槽口、剪裁、智能标注、几何关系等命令
