SolidWorks草图是SolidWorks非常重要的模块,几乎所有的模型都是草图开始的,所以SolidWorks设计师一定要做好SolidWorks草图的训练!
本题取自catics2D03_01,具有一定代表性

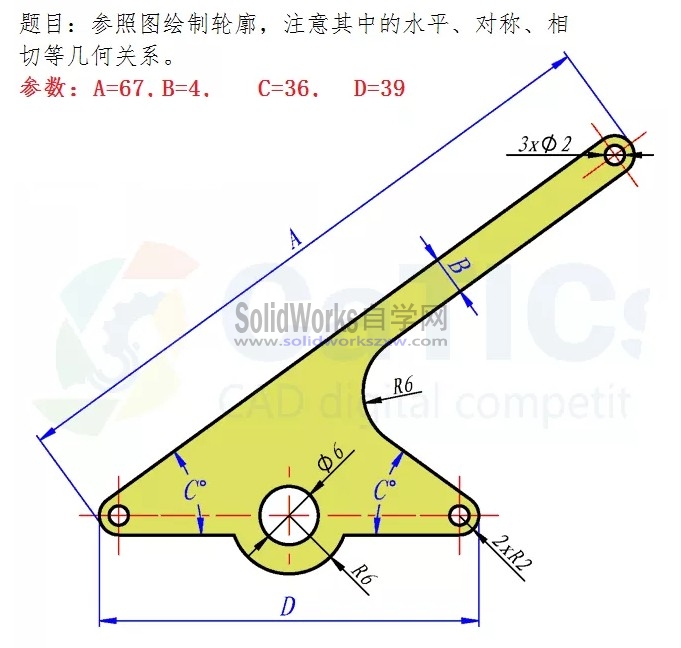

题目:请参照图绘制图形,注意其中的水平、对称、相切等几何关系。参数:A=67, B=4, C=36, D=39
SolidWorks自学网温馨提示:
难度系数:☆☆
本题主要用到SolidWorks直线、倒角、圆弧、镜像、中心线、剪裁、智能标注、几何关系等命令
SolidWorks草图是SolidWorks非常重要的模块,几乎所有的模型都是草图开始的,所以SolidWorks设计师一定要做好SolidWorks草图的训练!
本题取自catics2D03_01,具有一定代表性
题目:请参照图绘制图形,注意其中的水平、对称、相切等几何关系。参数:A=67, B=4, C=36, D=39
SolidWorks自学网温馨提示:
难度系数:☆☆
本题主要用到SolidWorks直线、倒角、圆弧、镜像、中心线、剪裁、智能标注、几何关系等命令
