SolidWorks草图练习题之catics2D02_09

SolidWorks草图是SolidWorks非常重要的模块，几乎所有的模型都是草图开始的，所以SolidWorks设计师一定要做好SolidWorks草图的训练！

本题取自catics2D02_09，具有一定代表性

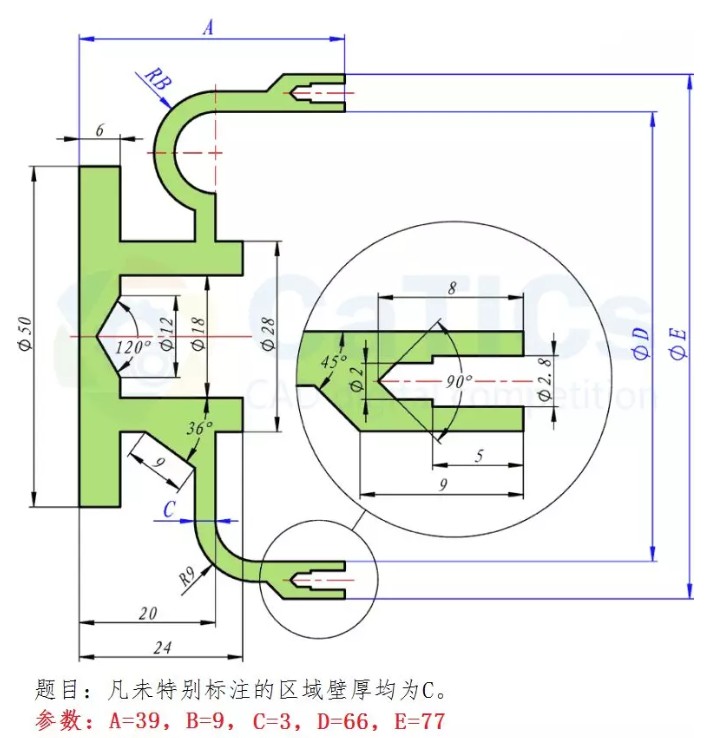

题目：请参照图绘制图形，注意凡未特别标注的区域壁厚均为C。参数：A=39， B=9， C=3， D=66， E=77

SolidWorks自学网温馨提示：

难度系数：☆☆

本题主要用到SolidWorks直线、倒角、圆弧、镜像、中心线、、剪裁、智能标注、几何关系等命令
