SolidWorks草图是SolidWorks非常重要的模块，几乎所有的模型都是草图开始的，所以SolidWorks设计师一定要做好SolidWorks草图的训练！
本题取自catics2D01_07，具有一定代表性

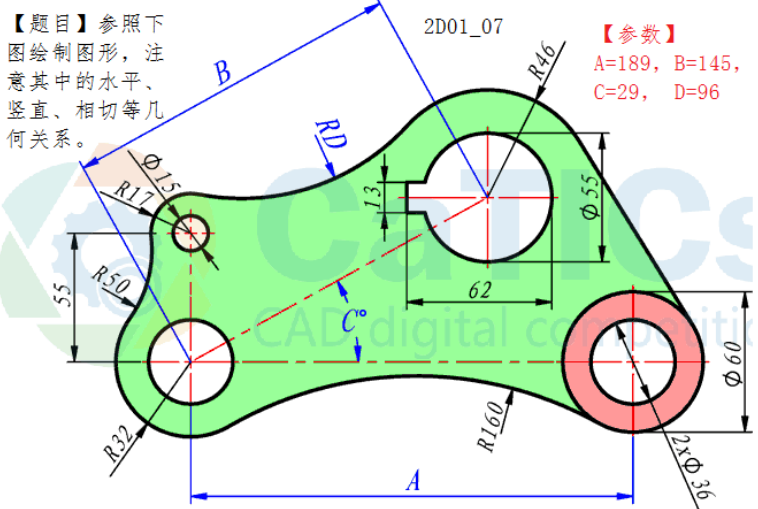

题目：请参照图绘制图形，注意其中的水平、竖直、相切等几何关系。参数：A=189， B=145， C=29， D=96
SolidWorks自学网温馨提示：
难度系数：☆☆☆
本题主要用到SolidWorks圆、倒角、圆弧、槽口、中心线、智能标注等命令
SolidWorks草图练习题之catics2D01_07
