SolidWorks工程图直径标注文字水平怎么设置？

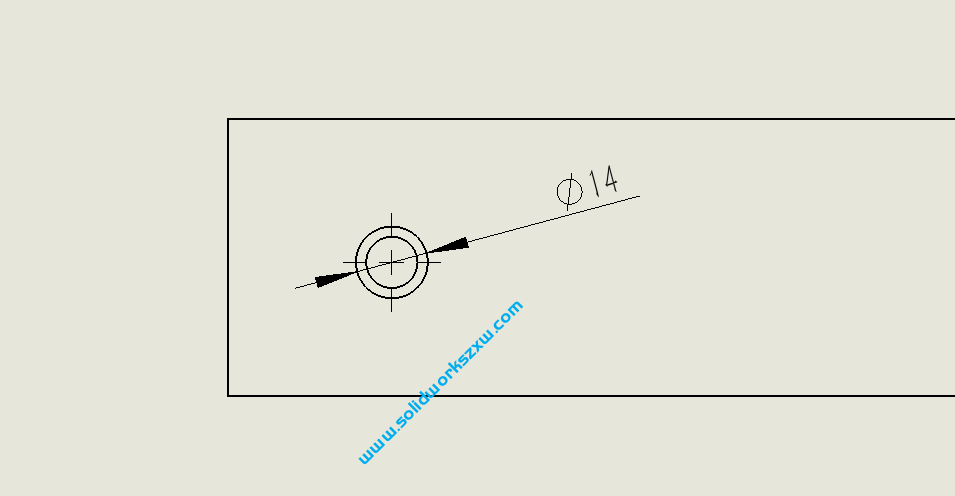

对于很多注重细节的SolidWorks设计师而言，SolidWorks工程图直径标注文字水平还是斜线平行是个细节问题，默认情况下我们的SolidWorks工程图直径标注是在标注线上的，也就是标注线斜，文字跟着斜，如何把SolidWorks工程图直径标注文字显示水平呢？

解决方法：

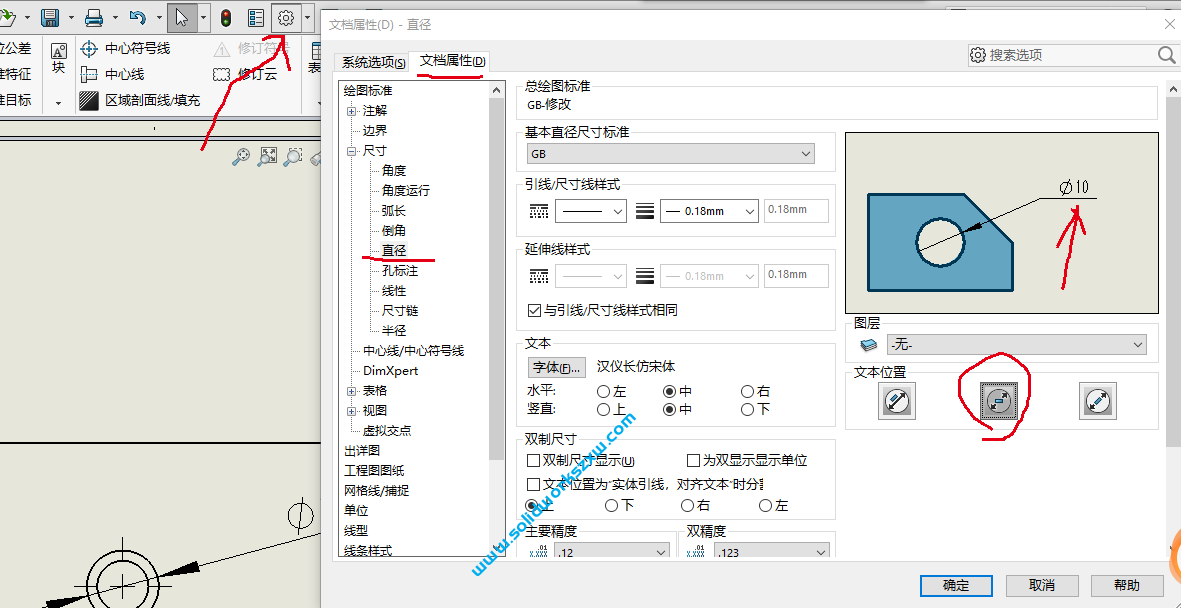

工具-选项-文档属性-尺寸-直径，文本位置，选择第二个，可以预览

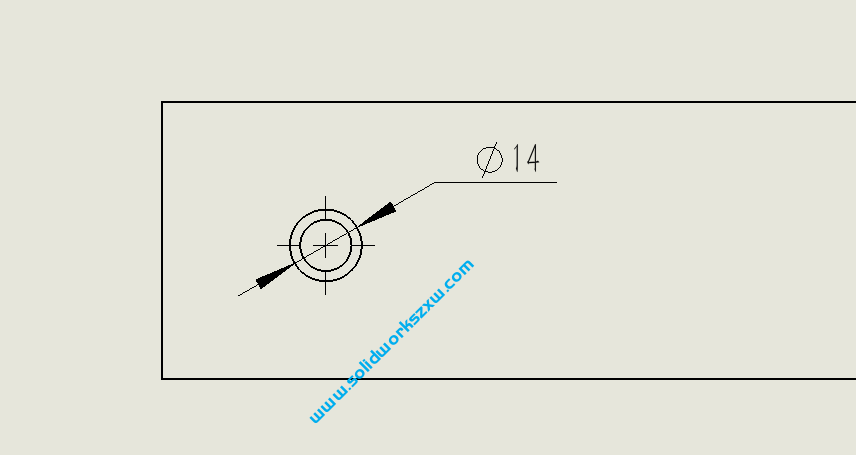

设置完之后我们点击确定即可。效果如下：

以上就是SolidWorks直径标注文字水平的设置方法。赶紧收藏转发吧。
