很多时候我们发现SolidWorks样条曲线是没有规律的,不好控制。那么SolidWorks样条曲线怎么标注尺寸呢?怎么定义SolidWorks样条曲线呢?
方法步骤:

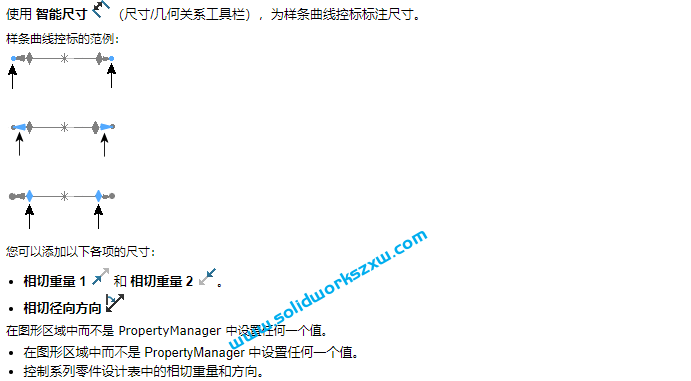

看SolidWorks官网的解释你会发现这个SolidWorks样条曲线通过控标来定义曲线,

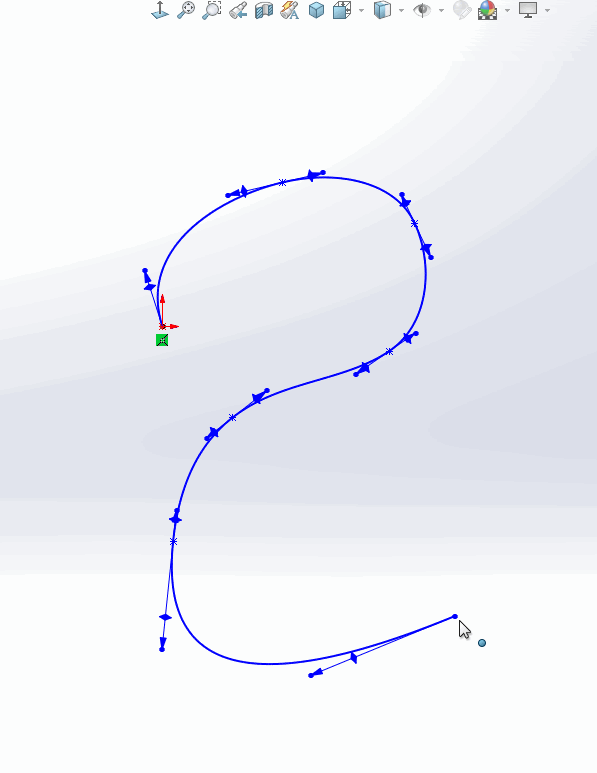

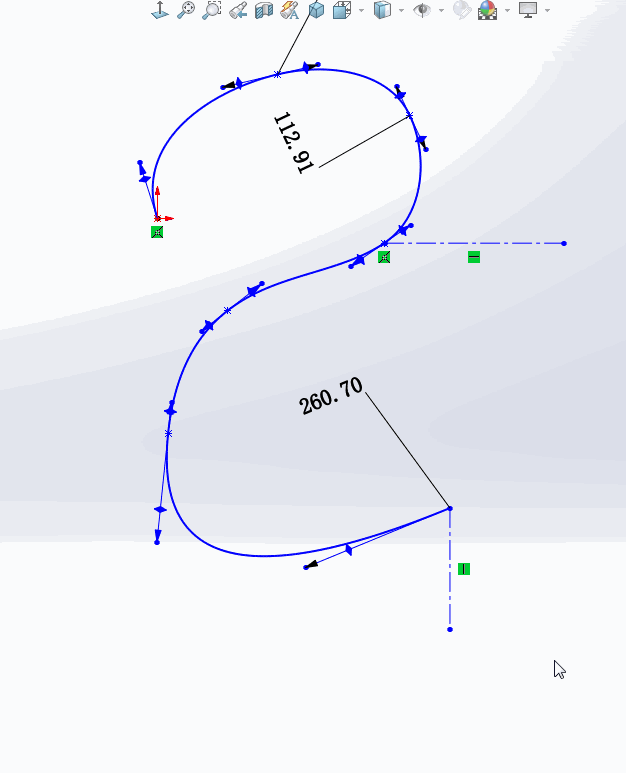

也就是说,我们可以点击最外面的点,也可以点控标的箭头,还可以点菱形图标。尺寸可以是相切重量,可以是角度,如下图演示
有时候中间的控标我们相切重量不一样,那么怎么设置呢?我们可以这样操作

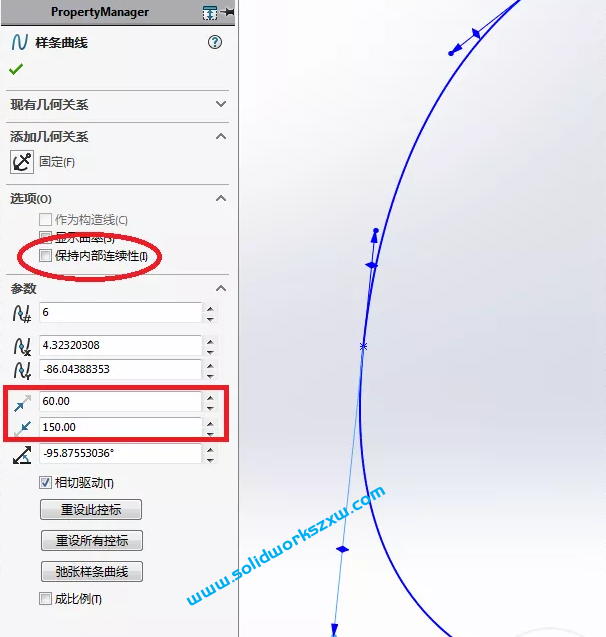

去掉【保持内部连续性】就可以修改相切重量了,修改完成后再勾选保持内部连续性。

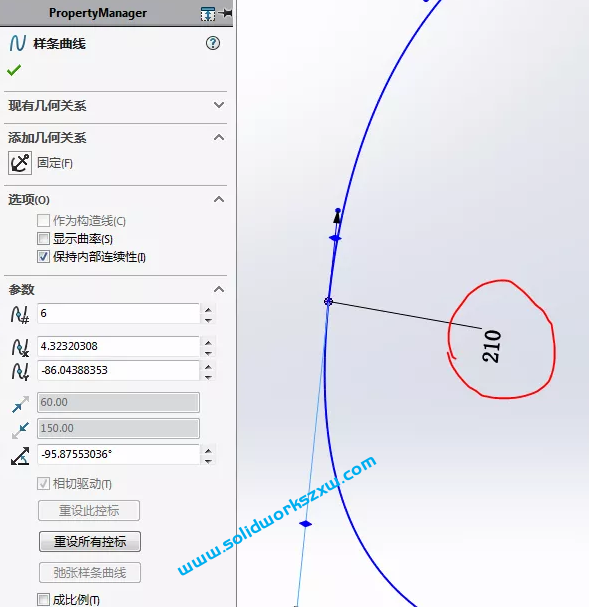

然后再用智能尺寸标注一下
以上就是SolidWorks样条曲线标注的方法,非常的实用,转发收藏吧。
