SolidWorks钣金折弯系数表折弯扣除和k因子设置

从事钣金行业的设计师应该都知道,不同的材料,会有不同的折弯系数,甚至同一材料不同批次都会有轻微的差别,那么SolidWorks钣金里面也会有折弯系数的设置,SolidWorks钣金里面折弯系数如何设置呢?什么时候用折弯扣除?什么时候用K因子呢?用多少呢?估计很多SolidWorks钣金设计师会有这种疑问,那么今天就给大家分享一份网传比较相对准确的SolidWorks折弯系数表。

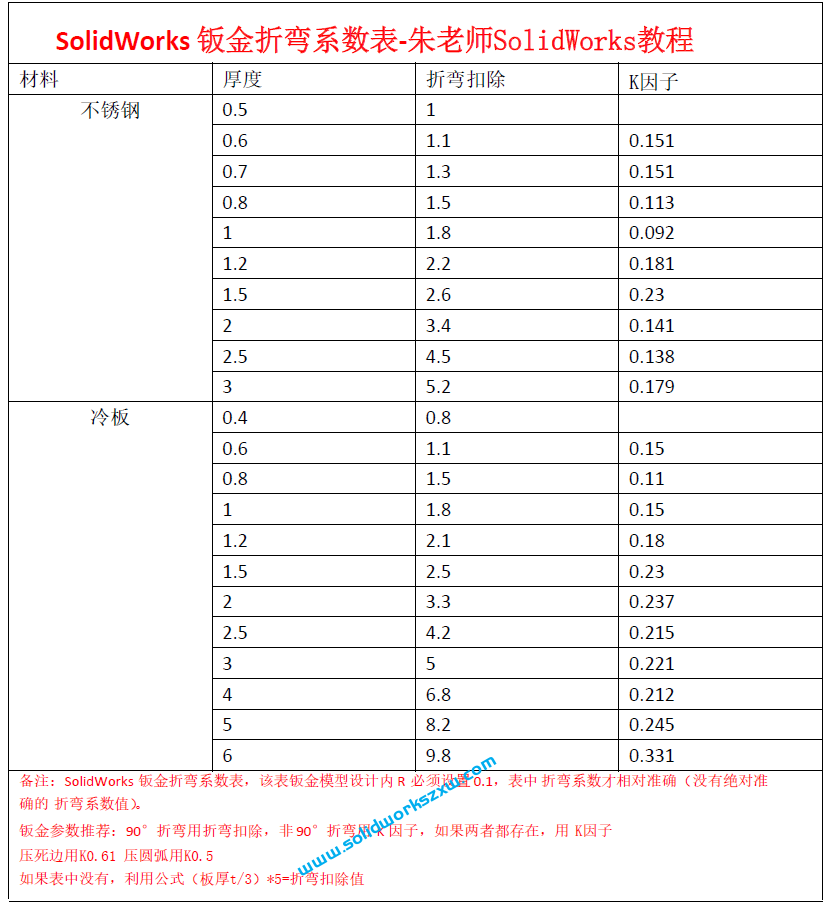

SolidWorks钣金折弯系数表折弯扣除和k因子设置

使用此表需要注意下面几点:

1、SolidWorks钣金折弯半径必须设置0.1,这样参数才相对准确。(这里是软件设置0.1,实际干活你该怎么折就怎么折,这里0.1只是为了下料相对准确。)

2、90度折弯用折弯扣除,非90度折弯用K因子,如果都存在,可以单独设置每道折弯,也可以直接用K因子。

3、如果表中的厚度没有,那么你可以利用公式估算,(板厚/3)*5=折弯扣除。

4、公司如果有自己的折弯系数表,优先选用自己公司的。

SolidWorks折弯系数表怎么得来的?怎么自己实测自己公司的折弯系数?可以看我们的教程,有讲到。

4.1SolidWorks基体法兰和折弯系数设置

给TA赞赏
共{{data.count}}人
人已赞赏
SolidWorks实战技巧

智能扣件需要SOLIDWORKS Toolbos, 此项不存在怎么办?

2021-12-27 13:57:29

SolidWorks实战技巧

SolidWorks样条曲线怎么标注尺寸?

2021-12-28 14:16:16

6 条回复 A文章作者 M管理员
  1. pianell

    比如5个厚的钢板,实际内角R5,那么意思就是软件设置里,厚度设置为5mm,内角设置为0.1,K因子设置为0.179吧?

  2. ddc40e952d7194880c99ec01b7a314074177

    这里是软件设置0.1,实际干活你该怎么折就怎么折,这里0.1只是为了下料相对准确。
    这句话不是很明白,如果实际要求折弯是R5,我设置R0.1展开的长度,使用R5折弯还对吗?
