SolidWorks工程图标注样式怎么配置?不用每次都要添加

今天SW自学网粉丝问了这样一个问题,就是SolidWorks工程图尺寸标注样式做好之后,也保存了,再次出图出工程图的时候还是没有,还要重新添加或者重新装入,非常的麻烦,那么这是怎么回事呢?如何才能添加solidworks标注样式,方便每次调用呢?

解决方法:

首先我们要把标注样式做到solidworks模板里面,而不是将每个标注样式保存到某个文件夹。

明白这个道理之后我们开始操作,首先我们正常的打开模型出图即可,

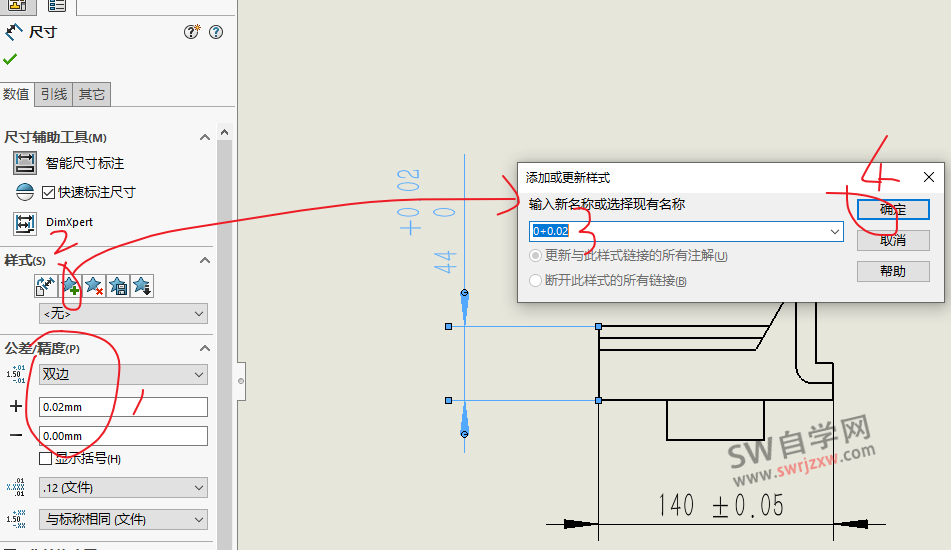

然后点击尺寸,添加样式,点击加号,命名。

1、添加样式比如公差2、点击添加样式3、命名4、确定

这样这个零件图就添加完样式了对吧,

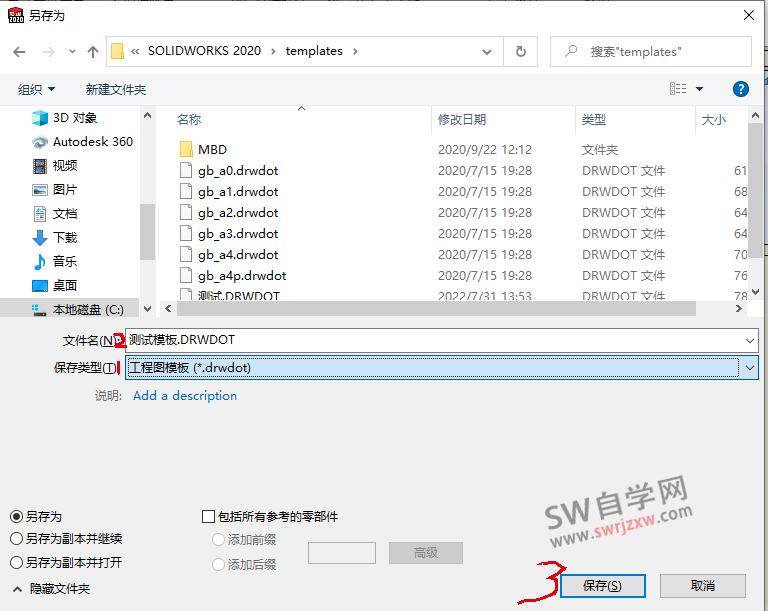

接下来我们删除工程图里面的所有视图,删除之后,点击菜单-文件-另存工程图模板,我这里给大家做测试模板

搞定!

下面就是测试我们的成果啦。你随便打开一个零件进行出工程图,模板一定要选择上面另存的那个模板!只有这个模板才自带你的标注样式奥

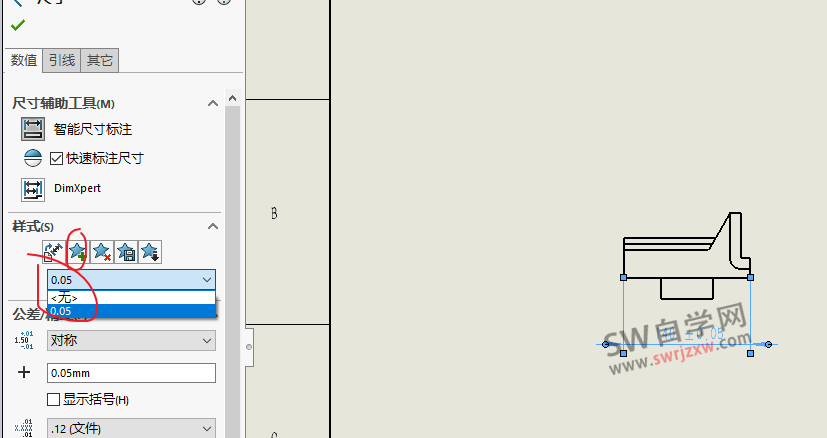

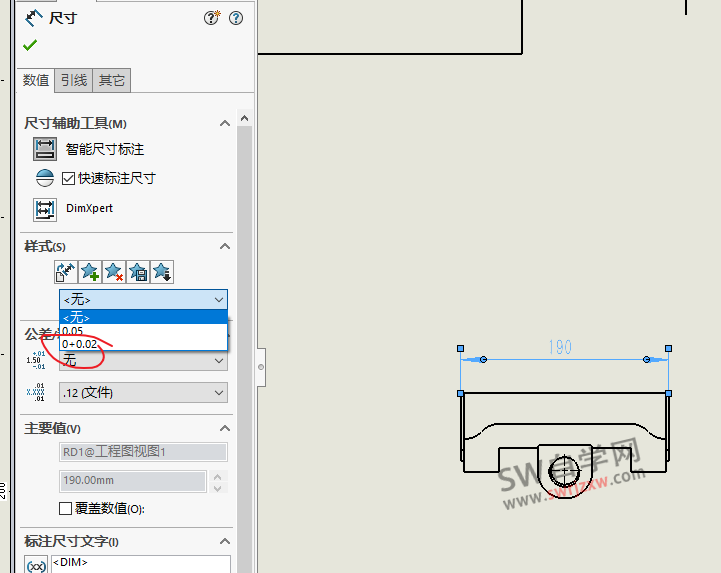

我们就可以选择标注样式了如下图所示:

以上就是SolidWorks标注样式做进工程图模板的方法,如果你有常用的公差标注等样式,可以做成尺寸标注样式,做到模板里面,这样在出SolidWorks工程图的时候就比较的简单快捷了。
