SolidWorks草图直接输入尺寸怎么设置?

很多使用CAD的设计师,绘图习惯就是画线直接输入尺寸长度,那么SolidWorks则是尺寸驱动的软件,什么意思呢?就是你画完之后不管多短多长,只要你标注尺寸,图形就会自动变化,这就是SolidWorks画草图的神奇之处,所以SolidWorks绘制比较的随意,后期直接标注尺寸、添加几何关系,就可以轻松完成草图。

那么SolidWorks能像cad一样,直接输入直线尺寸吗?满足cad习惯的设计师,答案是可以的,我们只要设置一下就可以。

设置方法:

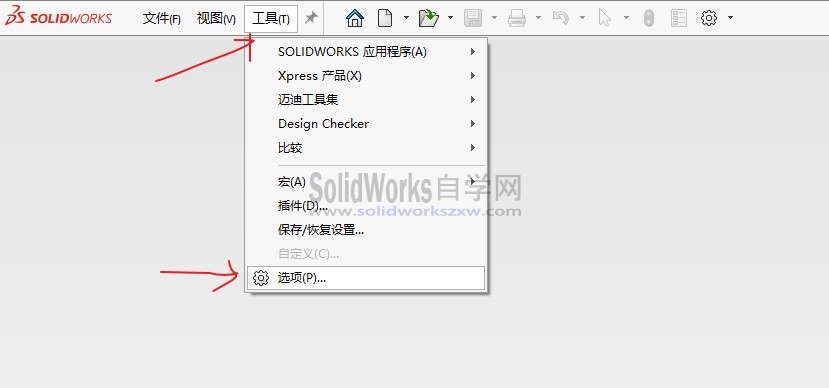

1、打开solidworks工具-选项

SolidWorks草图直接输入尺寸怎么设置?

2、找到草图,我们需要勾选两个

勾选 在生成实体时启用荧屏上数字输入

勾选 仅在输入值的情况下创建尺寸

SolidWorks草图直接输入尺寸怎么设置?

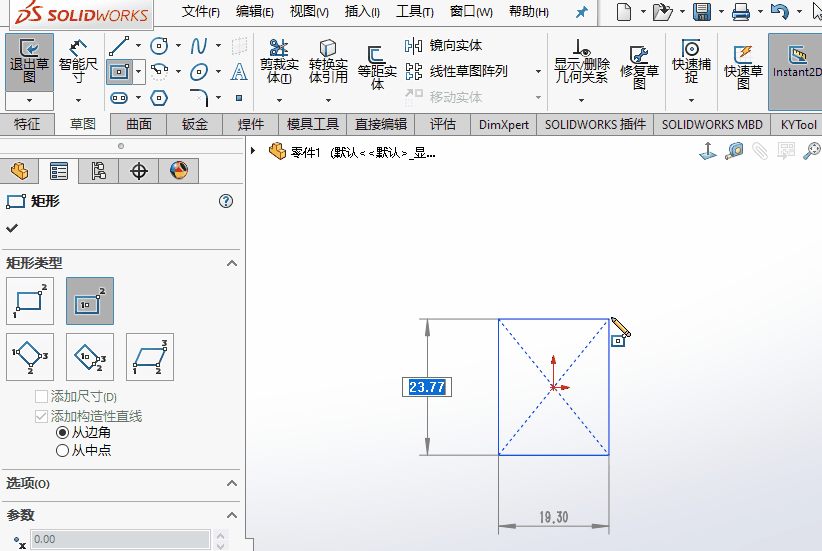

3、设置后的效果,就是和cad一样,可以动态输入尺寸,同时还会自动标注尺寸,SW自学网老师给大家演示

SolidWorks草图直接输入尺寸怎么设置?

以上就是SolidWorks草图动态输入尺寸,直接输入尺寸的方法,如果你想动态输入,自动标注,赶紧试一下吧,效果还不错奥。
