SolidWorks多实体模型如何出其中一个实体零件的工程图?

很多SolidWorks设计师喜欢用多实体绘制模型,但是不知道多实体零件如何出单独一个实体的工程图,每次出工程图,都是SolidWorks多实体整体的一个工程图。对于这个问题,其实很好解决,SW自学网之前的多实体钣金出图里面也有讲过,这里给大家举例来完成SolidWorks多实体模型单独一个零件出工程图的方法。

方法步骤

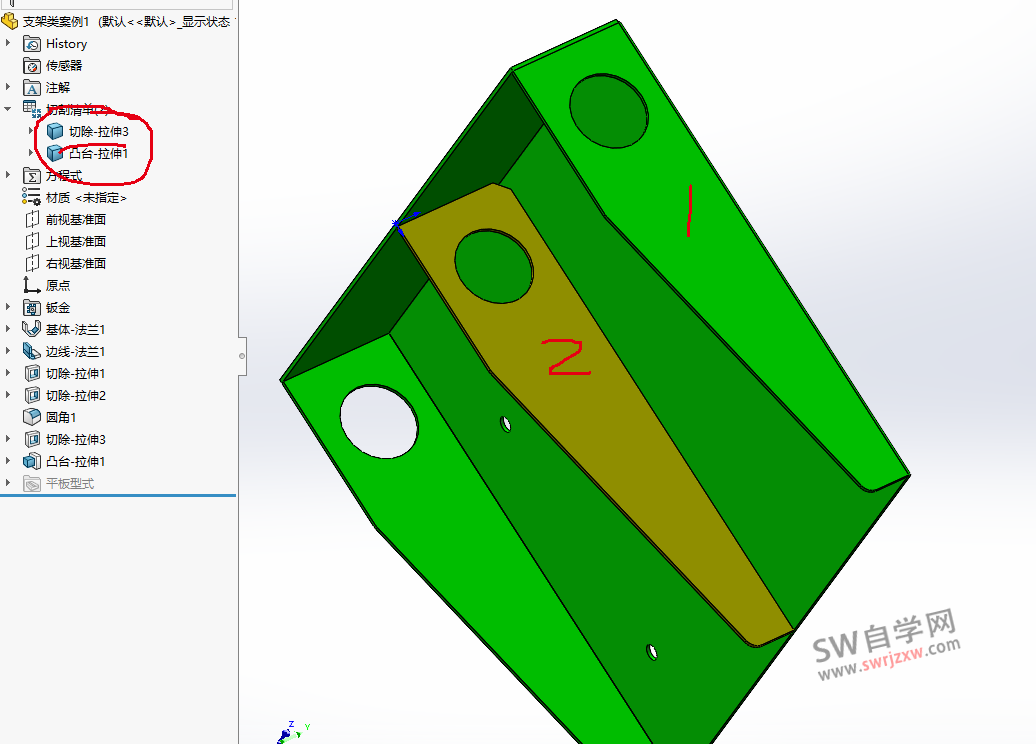

1、比如我们这里的SolidWorks多实体模型,用两个颜色给大家辨别,如下图所示:

SolidWorks多实体模型如何出其中一个实体零件的工程图?

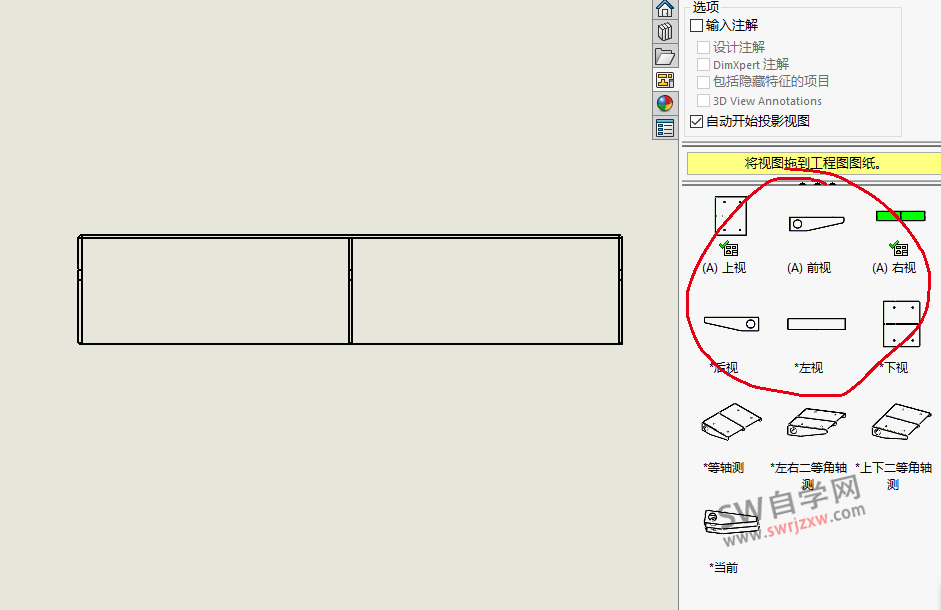

2、转到工程图,我们首先从右边视图调色板,从里面拖出来一个视图

SolidWorks多实体模型如何出其中一个实体零件的工程图?

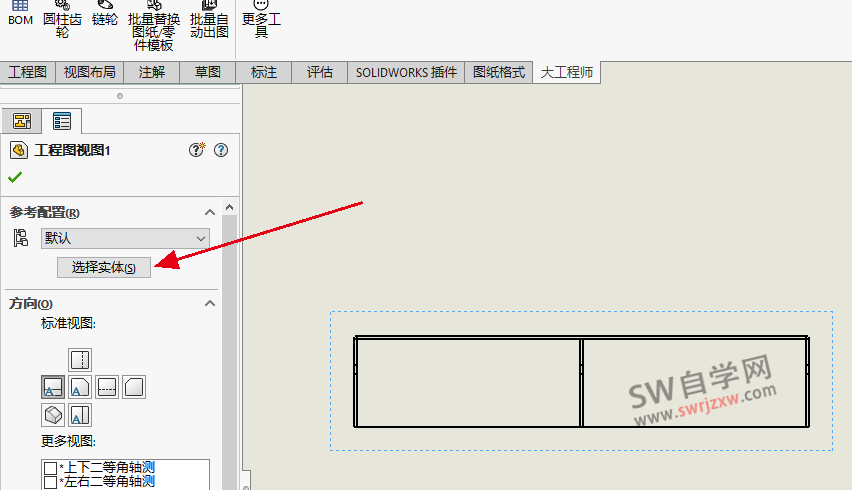

3、选中这个视图,左边属性管理器里面选择实体,明白啦吧,我们可以选择其中一个实体的奥

SolidWorks多实体模型如何出其中一个实体零件的工程图?

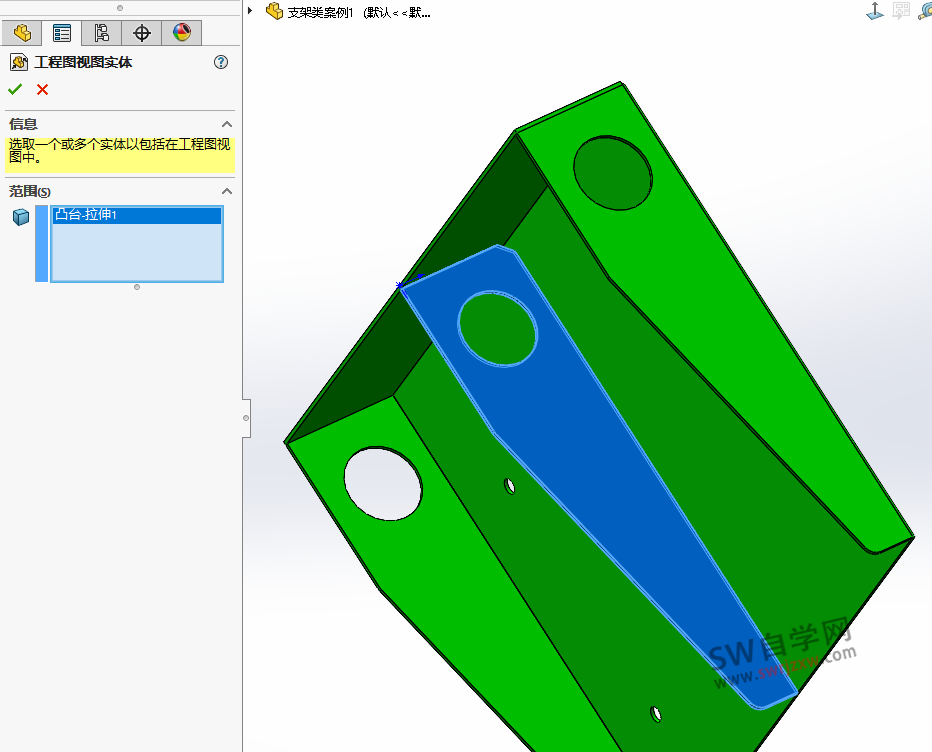

4、比如我们选择其中的2这个实体,然后点击绿色的对勾,进行确定

SolidWorks多实体模型如何出其中一个实体零件的工程图?

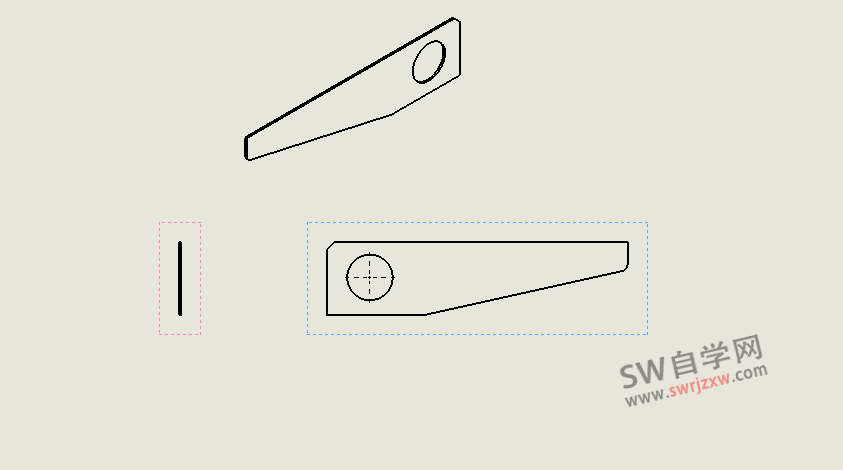

5、好了,到现在我们就明白了,然后进行投影视图即可。

SolidWorks多实体模型如何出其中一个实体零件的工程图?

总结:

SolidWorks多实体零件我们可以出总工程图,也可以出SolidWorks多实体里面某一个实体的工程图,这样喜欢用SolidWorks多实体搞设计的粉丝学员们,就可以轻松出工程图啦。
