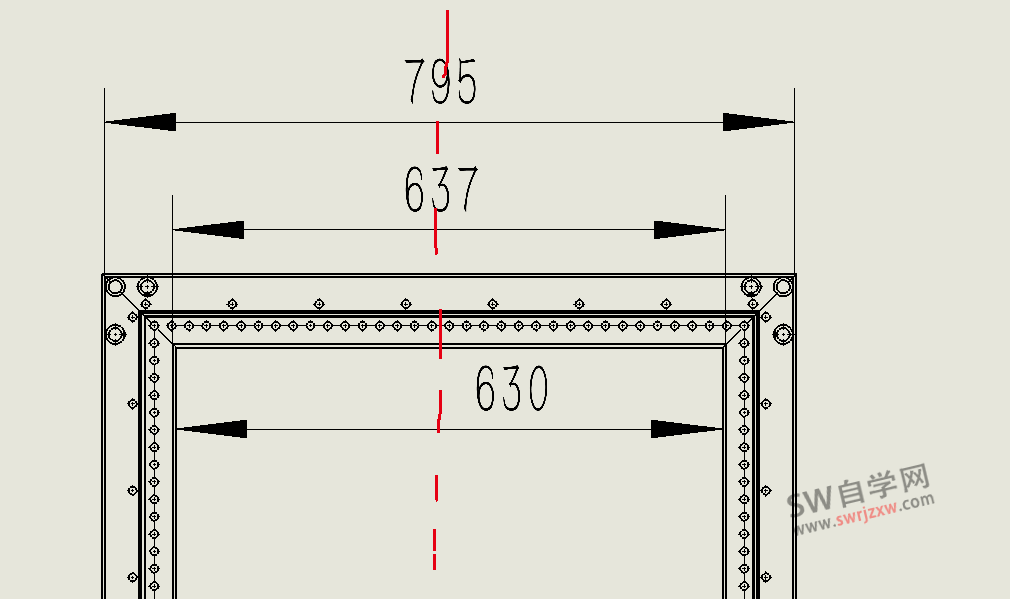

相信很多SolidWorks设计师在草图还是工程图还是三维图的时候标注尺寸，SolidWorks的尺寸位置都是自己可调的，所以每次鼠标要自动找尺寸线中间位置放，如下图所示：
解决方案：

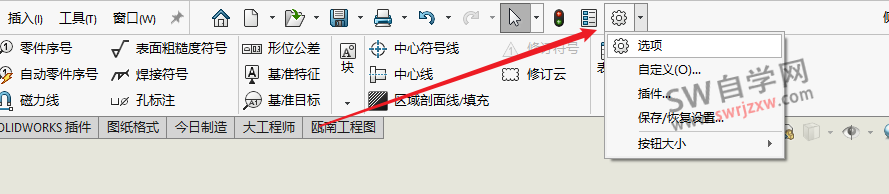

打开此工程图的设置，
找到文档属性

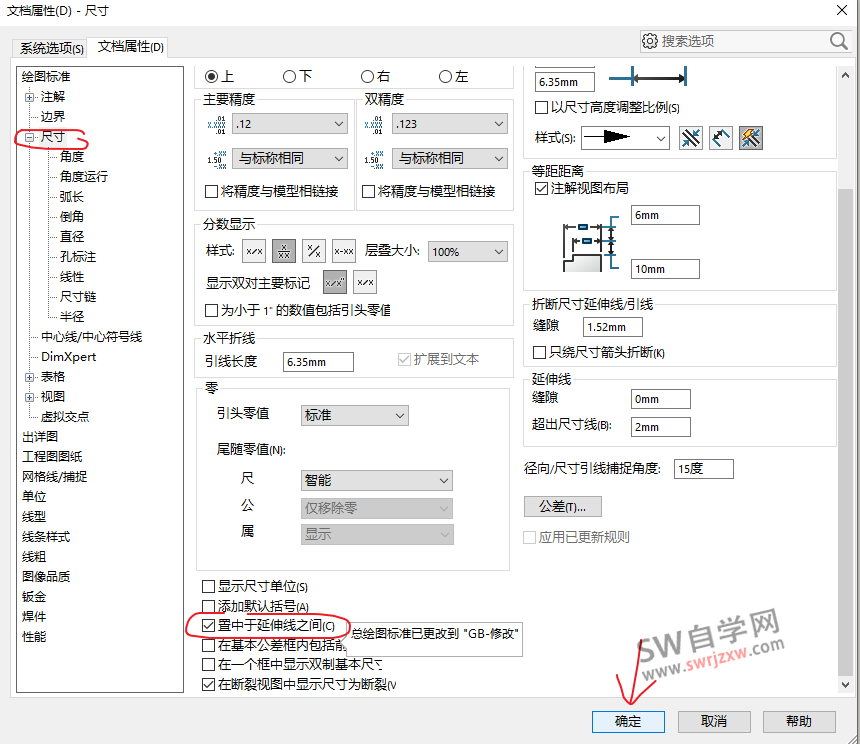

勾选“置中与延伸线之间”
这样我们在标注SolidWorks尺寸的时候，尺寸会自动放在尺寸线的中间位置啦。但是你之前标注的尺寸不会自动变，设置以后的尺寸在标注是可以自动置中的奥。也就是设置后生效。
注意：
如果你每个SolidWorks工程图都想要尺寸自动居中，那么你就要修改你的工程图模版，把模板的文档属性勾选置中，这样我们每次出工程图，都会自动居中尺寸。
