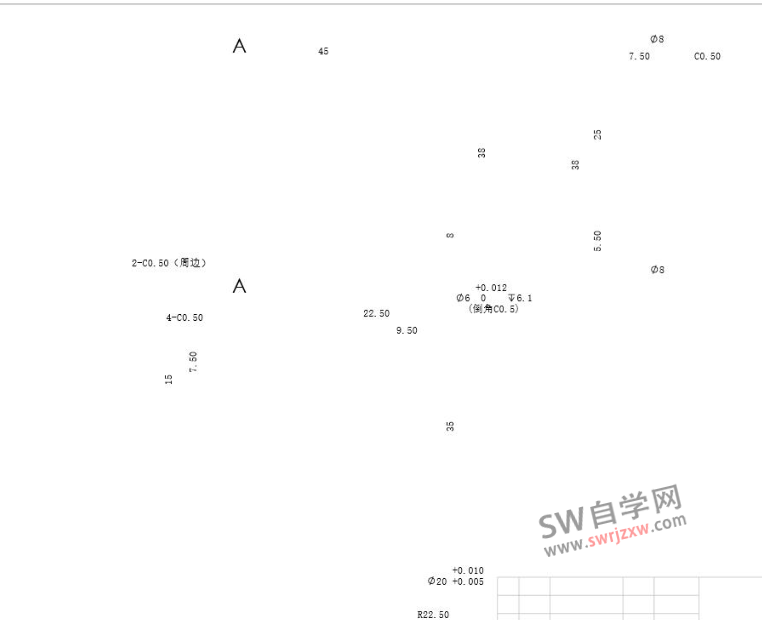

很多SolidWorks设计师会遇到一个棘手的问题,就是SolidWorks工程图转pdf空白或者尺寸图形丢失的情况,如下图所示:

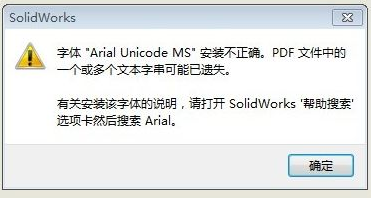

那么这个问题是SolidWorks工程图的问题还是pdf的问题呢?但是SolidWorks工程图图纸是正常的。很多人可能会忽略一个错误弹窗:
Solidworks提示字体Arial Unicode MS安装不正确,PDF文件中一个或多个文本字串可能已遗失。
所以我们解决了这个错误弹窗,SolidWorks工程图转pdf空白的问题就可以迎刃而解。
解决方法:
大家可以去网上搜索下载Arial Unicode MS字体,也可以直接下载文末的附件,下载安装。

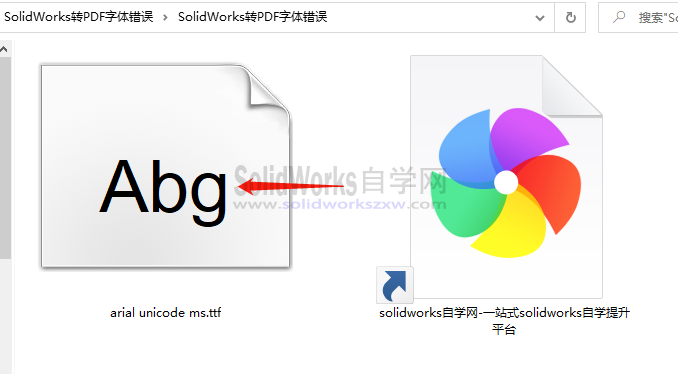

1、下载解压安装包,得到Arial Unicode MS字体

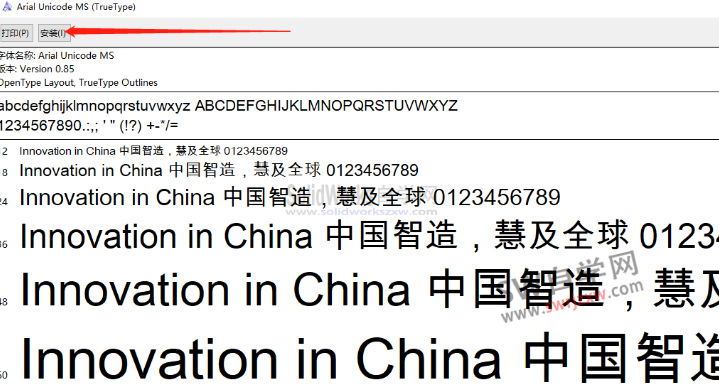

2、关闭SolidWorks软件,然后双击字体文件,然后点击安装
3、安装很快,大约30秒之后我们关闭这个字体窗口即可,字体安装完成。
4、现在打开SolidWorks工程图,然后另存PDF图纸,就会一切正常啦。
试试看
