之前给大家分享了SolidWorks快速测量零件或者装配体外形长宽高尺寸的方法

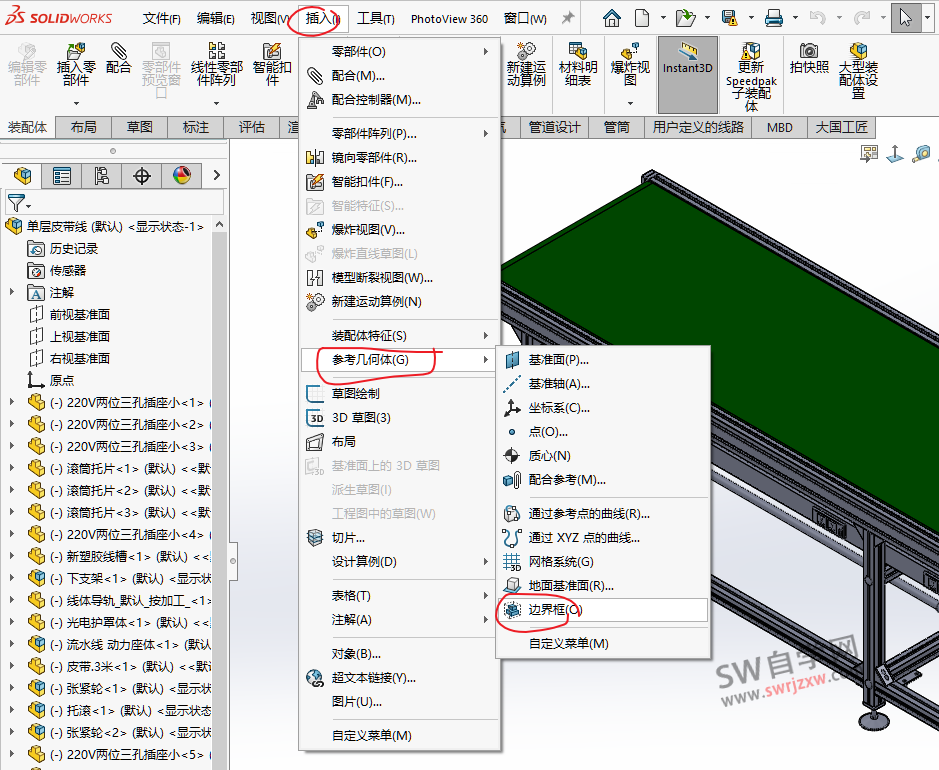

在我们的菜单-插入-参考几何体-边界框
可以得到SolidWorks边界尺寸长宽高等参数
然后就有细心的设计师问道，我们如何把获取的SolidWorks边界尺寸添加到属性，进而调用到工程图里面呢？

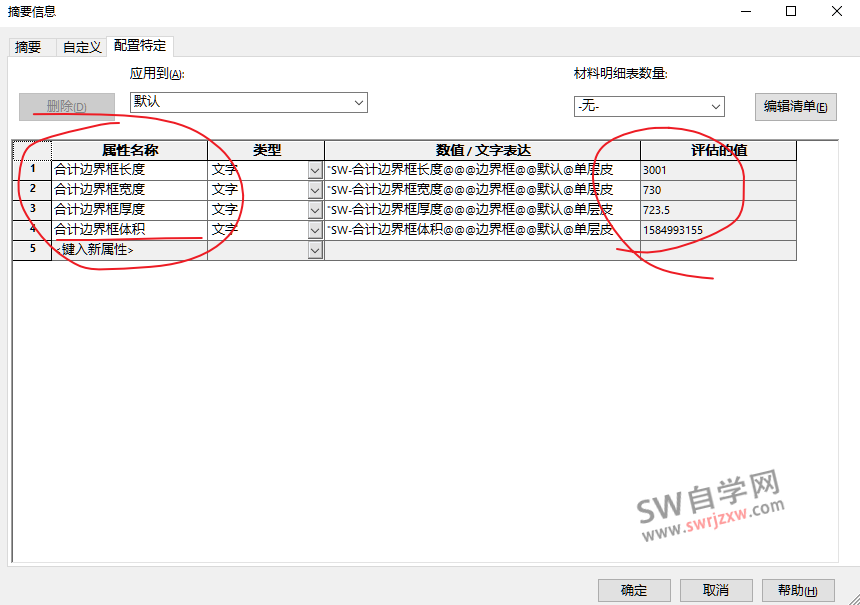

答案其实非常的简单，因为SolidWorks已经帮我们想到了，那就是自动添加到SolidWorks属性配置特定里面了，如下图所示:
既然有了配置特定的属性值，我们就可以制作SolidWorks工程图模板，调用这些属性参数了。
当然啦，制作SolidWorks模板需要一定的基础才可以，如果你有经验那非常的简单，如果没有，可以学习一下本站的SolidWorks模板制作教程↓
回去试一试
挺实用的一个功能
SolidWorks边界框尺寸包装打包装箱用到就比较实用。
