应粉丝学员反馈，希望分享SolidWorks工程图里面怎么绘制一个箭头，不需要注释。现在这里分享给大家。
如果我们在SolidWorks工程图里面，使用草图功能仅箭头的绘制，显得非常的笨拙，而且箭头的灵活性也不高，那么如何在SolidWorks工程图绘制箭头，并且灵活性又高呢？答案是SolidWorks多转折线引线命令！
操作方法：

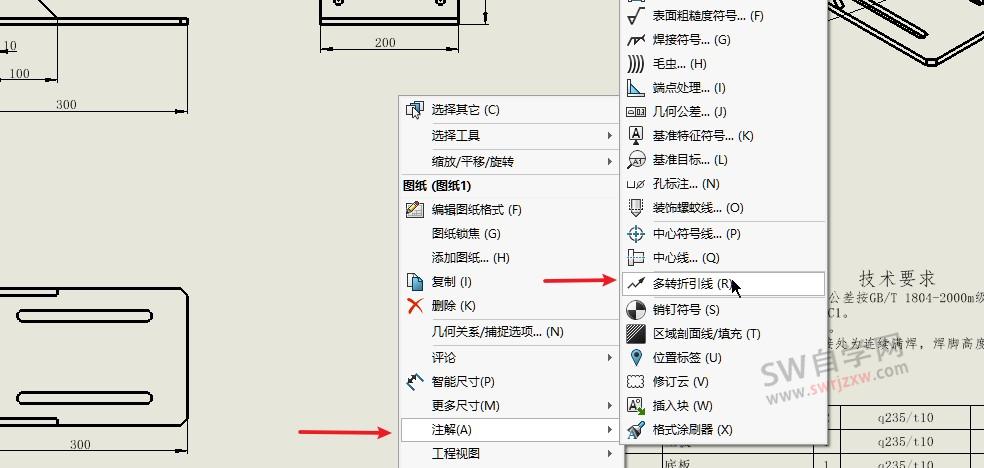

1.在工程图空白处，右击，注解，找到多转折引线命令，如图所示

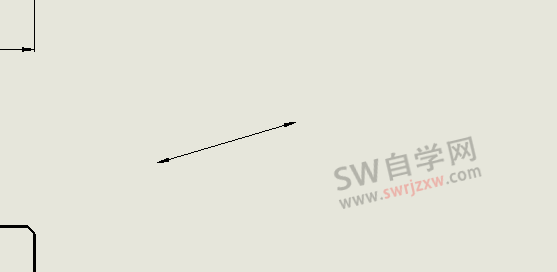

2.在空白处鼠标左键点击第一点，作为箭头的起点，然后鼠标往后滑动一段距离，并双击退出。如图所示

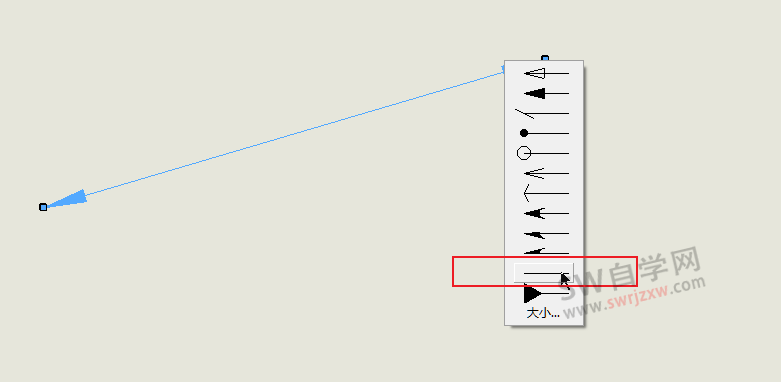

3.这样我们绘制了一个双箭头，选中箭头的右端点，然后鼠标右击，可以设置箭头的形态，比如我们不要箭头，只要直线，如图所示

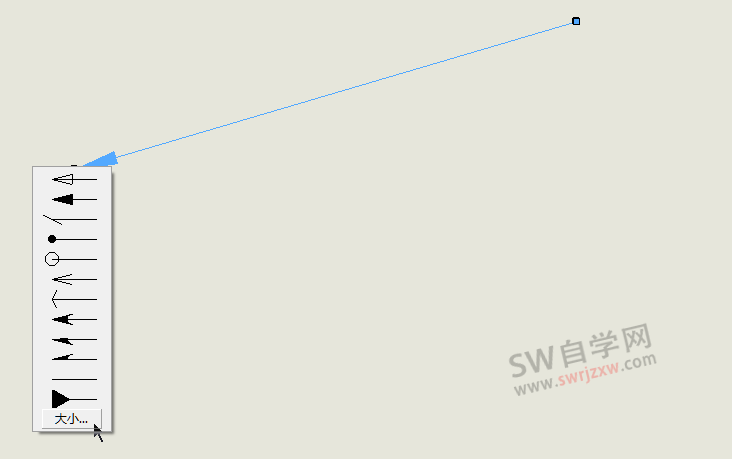

4.同样的方法，我们还可以点击左侧的箭头，鼠标右击， 设置箭头的大小，如图所示
这样我们就轻松实现了SolidWorks工程图箭头的绘制，而且可以多动箭头的两端的定位点，非常的灵活。关注溪风，解决你的SolidWorks小烦恼。
