SolidWorks草图练习题之catics2D06_L05

本SolidWorks草图练习题取自catics2D06_L05,锻炼大家的图纸看图和画图的能力

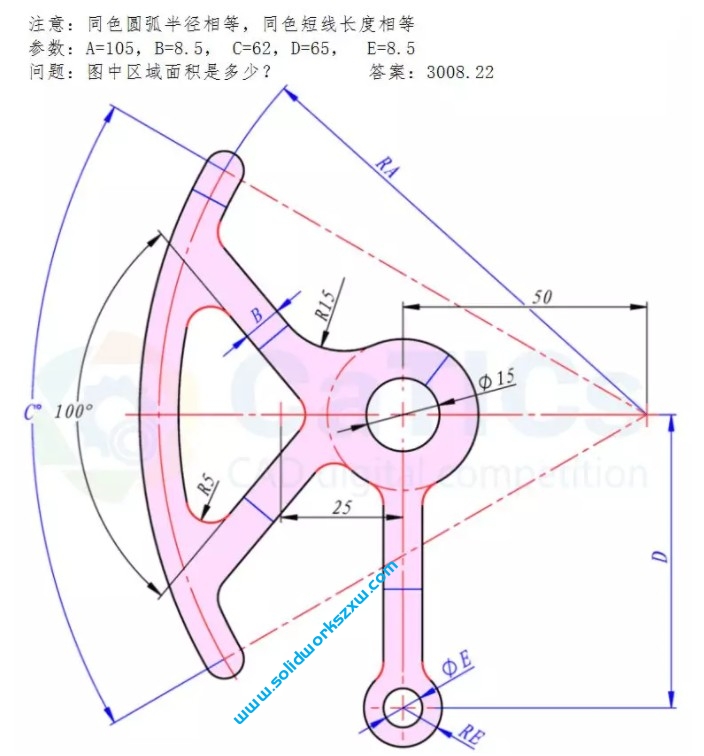

注意:同色圆弧半径相等,同色短线长度相等

参数:A=105,B=8.5,C=62,D=65,E=8.5

SolidWorks草图练习题之catics2D06_L05

SolidWorks自学网温馨提示:
难度系数:☆☆
本题主要用到SolidWorks直线、圆弧、倒角、镜像、中心线、剪裁、智能标注、几何关系等命令。
