SolidWorks正视于方向发生颠倒或者旋转90度怎么解决?

作为长期使用SolidWorks设计师而言,可能会遇到这种情况,就是SolidWorks正视于平面会颠倒或者旋转90度,并不是自己想要的正视于的方向,那么这个怎么解决呢?比如这个粉丝的例子:

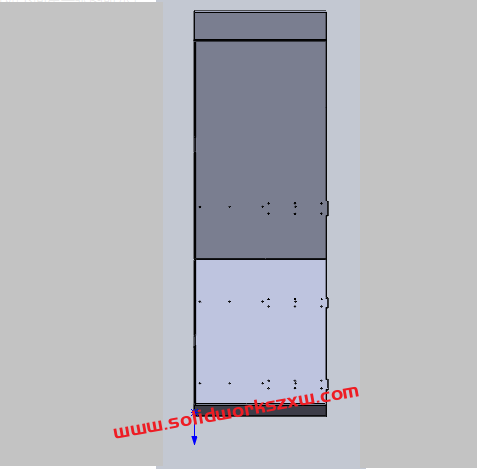

粉丝想要的正视于的效果:

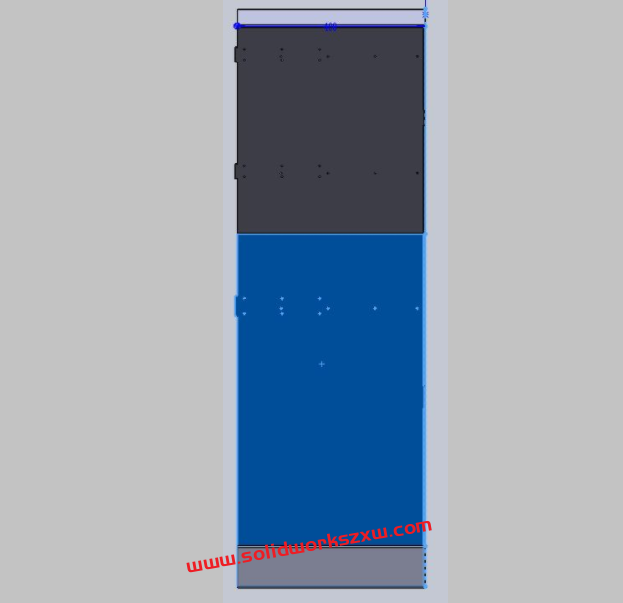

可现实是正视于颠倒了

那么想这个粉丝这种,我们平常的正视于,基本靠天命,软件自己正视于,一旦不是自己想要的正视,就比较的麻烦。那么这个问题如何解决呢?其实并不难,我们只要多选一个面就可以了

解决方法:

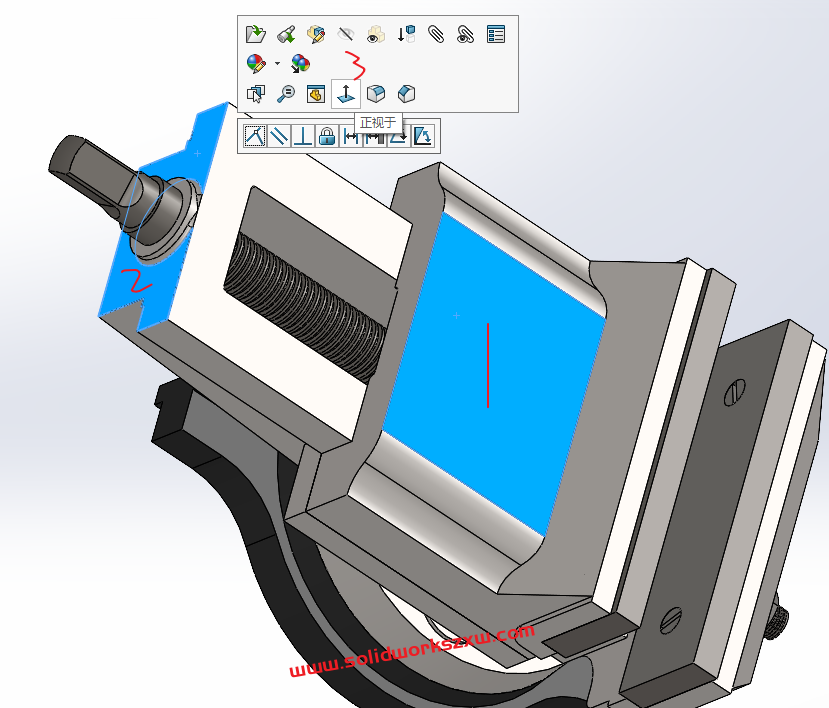

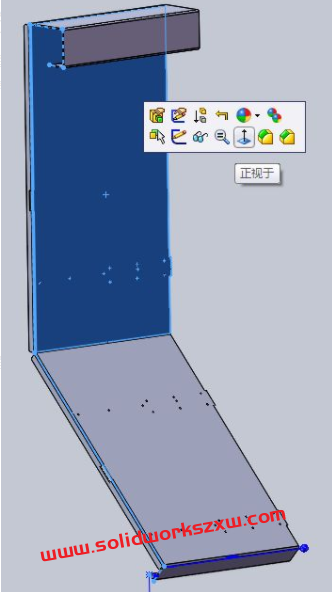

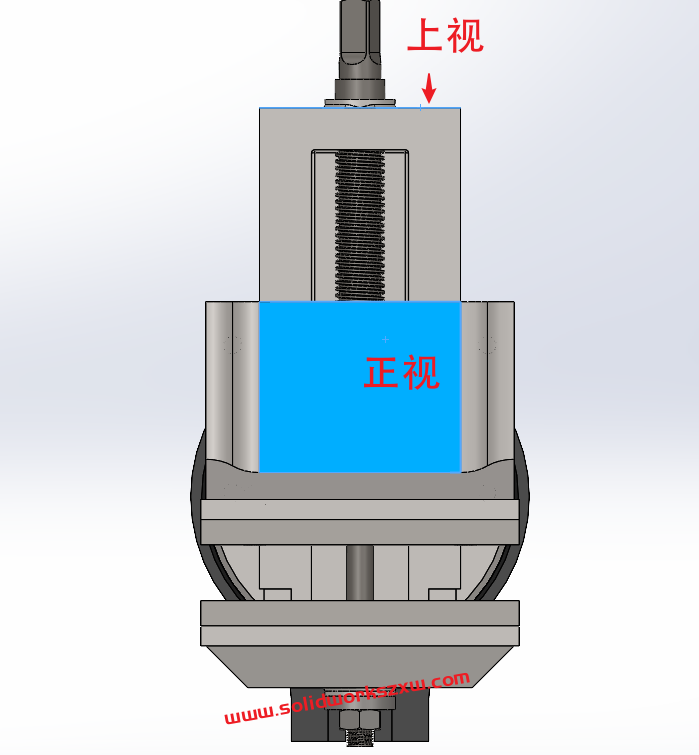

解决方法比较的简单,举个例子,我们按住Ctrl键,然后选择两个面,弹出正视命令点击即可。第一个就是要正视的面,第二个面则是上视基准面。什么意思呢?就是你选的第一个面如果是正视面相当于正视图,第二个面就是上视面。也就是我们规定了模型的正视和上视,这样就不会有任何未知的变化。

以上就是我们自己规定模型的正视面和上视面的方法和步骤,所以,我们就不怕SolidWorks正视于会发生颠倒或者旋转90度的问题啦,如果你也遇到或者后期可能会遇到,赶紧转发收藏吧!
