SolidWorks草图怎么沿自己画的斜线线性阵列?

今天在有SolidWorks自学网的设计师咨询我这样一个问题,就是SolidWorks草图里面线性阵列,都是水平x轴或者竖直Y轴进行阵列,但是我想让他沿着我画的斜线进行阵列,应该如何操作?他自己用了最大工作量,就是挨个画。。。

关于这个问题,我们可以通过下面这个方法来解决SolidWorks草图沿斜线阵列的问题。

方法技巧:

对于这个问题,我们需要准备两个草图,一个是我们的斜线,单独作为一个草图,用做后面的阵列方向。另一个就是我们在真正的solidworks设计草图啦。

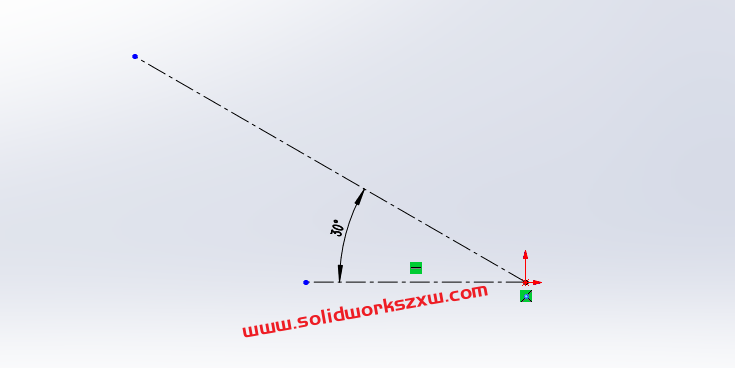

1、先画一个斜线的solidworks草图。

退出草图

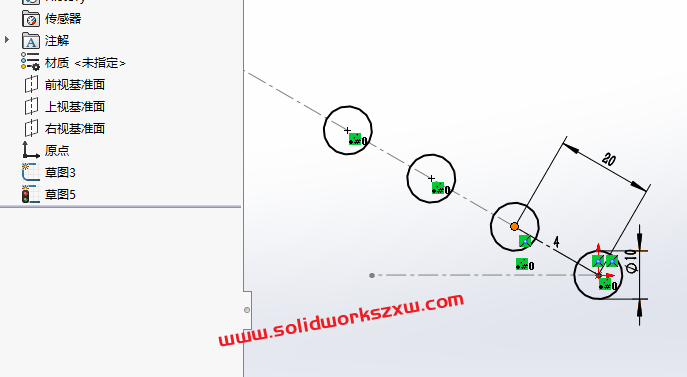

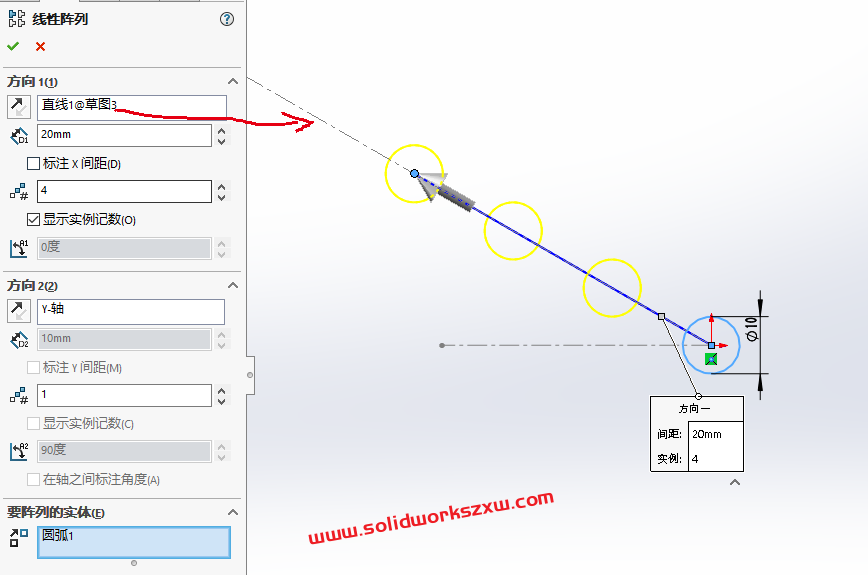

2、然后我们再画另一个产品的正常草图,线性阵列这里,我们选择上一个草图直线即可。

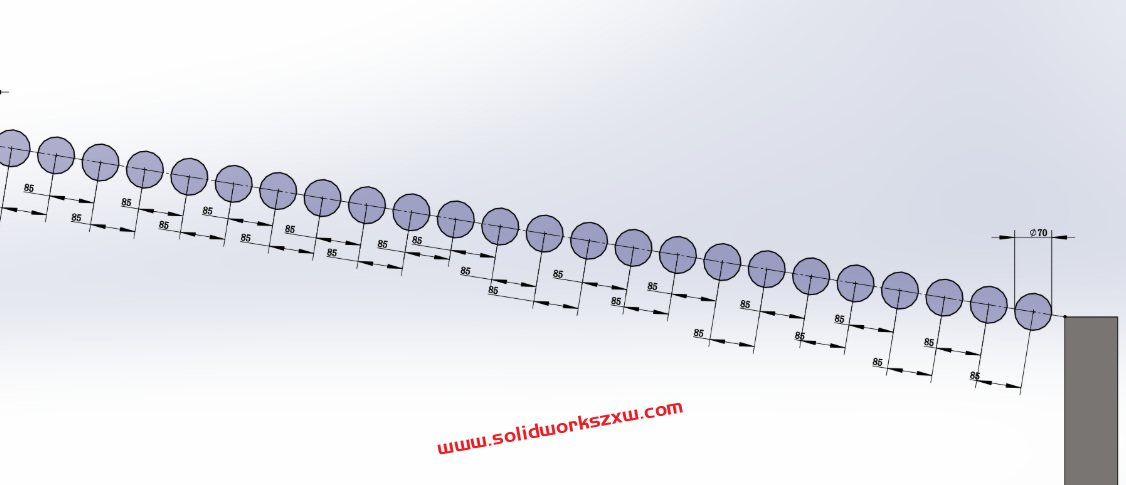

非常的简单,这样我们就轻松的实现了SolidWorks草图沿斜线进行线性阵列啦。

以上就是SolidWorks草图线性阵列沿斜线自己画的线阵列的方法技巧,非常的不错,赶紧转发收藏吧!
